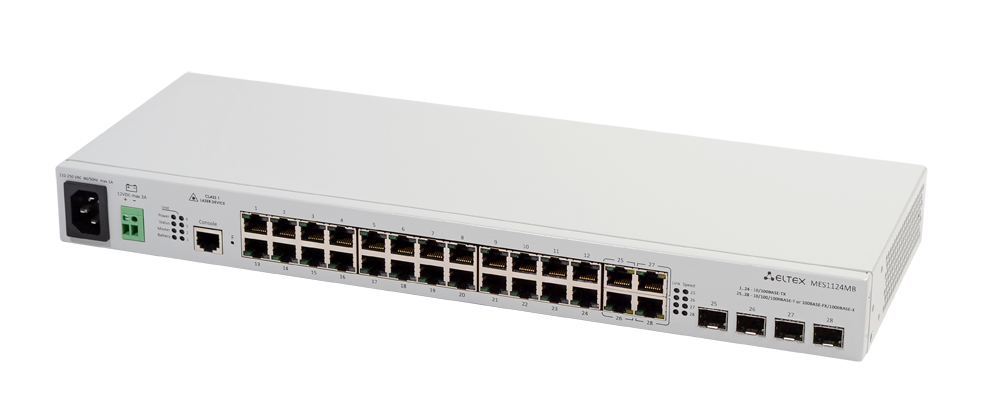

Коммутатор доступа MES 1124MB

Описание
Технические характеристики
Модули и доп. оборудование
Отзывы
Ключевые особенности:
  • Расширенные функции L2
  • Поддержка стекирования
  • Поддержка Multicast (IGMP Snooping, MVR)
  • Расширенные функции безопасности - L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.
  • Бесперебойное питание от АКБ
  • Эффективная защита от скачков напряжения питания - до 6 кВ, вызванного грозовыми разрядами

Коммутатор подключает конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов Fast и Gigabit Ethernet. Функциональные возможности устройства обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.

Коммутатор оснащен блоком питания, который заряжает АКБ при наличии питания 220В. Подключение аккумуляторной батареи обеспечит гарантированное питание в случае пропадания первичной сети. Система резервного питания помогает отслеживать состояние первичной сети и извещает о переходе с одного типа питания на другой.

Интерфейсы
  • 24 х 10/100 Base-T (RJ-45)
  • 4 x 10/100/1000 Base-T/1000 Base-X (SFP)/100BASE-FX Combo
  • Консольный порт RS-232/RJ-45
Производительность
  • Пропускная способность - 12,8 Гбит/с
  • Производительность на пакетах длиной 64 байта - 9 MPPS
  • Таблица MAC-адресов - 16K
  • Количество активных VLAN - 4K
  • Таблица ACL - 512
  • Размер Jumbo-фрейма - максимальный размер пакетов 10240 байт
  • Объем буферной памяти - 8 Мбит
  • Объем ОЗУ (DDR2) - 128 Мбайт
  • Объем ПЗУ (SPI Flash) - 16 Мбайт
  • Количество групп L2 Multicast (IGMP Snooping) - 1К
  • Link Aggregation Groups (LAG) - 16, до 8 портов в одном LAG
  • Качество обслуживания QoS - 4 выходных очереди на порт
  • Максимальное число устройств в стеке - 3
  • Максимальная потребляемая мощность, не более - 25 Вт
  • Максимальная потребляемая мощность во время заряда АКБ, не более - 45 Вт
Функции интерфейсов
  • Защита от блокировки очереди (HOL)
  • Поддержка обратного давления (Back pressure)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (Port mirroring)
  • Функция зеркалирования VLAN
Функции при работе с МAC-адресами
  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Регулируемое время хранения MAC-адресов глобально и для каждой VLAN
  • Статические записи MAC (Static MAC Entries)
  • Отслеживание событий MAC change на портах
  • Отслеживание событий MAC flapping на портах
Поддержка VLAN
  • Поддержка Voice VLAN
  • Поддержка IEEE 802.1Q
  • Поддержка Q-in-Q
  • Поддержка Selective Q-in-Q
  • Поддержка GVRP
Функции L2 Multicast
  • Поддержка профилей Multicast
  • Поддержка статических Mullticast-групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP snooping Fast Leave на основе порта/хоста
  • Поддержка авторизации IGMP через RADIUS
  • Поддержка MLD Snooping v1,2
  • Поддержка IGMP Querier
  • Поддержка MVR
Функции L2
  • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
  • Поддержка STP Multiprocess
  • Поддержка STP Root Guard
  • Поддержка STP Loop Guard
  • Поддержка STP BPDU Guard
  • Поддержка BPDU Filtering
  • Поддержка Spanning Tree Fast Link option
  • Поддержка Layer 2 Protocol Tunneling
  • Поддержка Private VLAN
  • Поддержка ERPS (G.8032v2)
  • Поддержка EAPS
  • Поддержка Loopback Detection (LBD) на основе VLAN
  • Изоляция портов
  • Поддержка Flex Link (Dual homing)
  • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
Функции Link Aggregation
  • Создание групп LAG
  • Объединение каналов с использованием LACP
  • Поддержка LAG Balancing Algorithm
Поддержка IPv6
  • Функциональность IPv6 Host
  • Совместное использование IPv4, IPv6
Сервисные функции
  • Виртуальное тестирование кабеля (VCT)
  • Диагностика оптического трансивера
  • Green Ethernet
Функции обеспечения безопасности
  • DHCP snooping
  • Опция 82 протокола DHCP
  • IP Source Guard
  • Dynamic ARP Inspection (Protection)
  • Поддержка sFlow
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
  • Проверка подлинности по портам на основе 802.1x
  • Guest VLAN
  • Система предотвращения DoS-атак
  • Сегментация трафика
  • Защита от несанкционированных DHCP-серверов
  • Фильтрация DHCP-клиентов
  • Предотвращение атак BPDU
  • Фильтрация NetBIOS/NetBEUI
  • PPPoE Intermidiate agent
  • Выбор алгоритма работы SSH-сервера
Списки управления доступом ACL
  • L2-L3-L4 ACL (Access Control List)
  • Поддержка Time-Based ACL
  • IPv6 ACL
  • Поддержка режима ACL-ONLY с увеличенным количеством ресурсов коммутатора под ACL
  • ACL на основе:
    • Порта коммутатора
    • Приоритета 802.1p
    • VLAN ID
    • EtherType
    • DSCP
    • Типа IP-протокола
    • Номера порта TCP/UDP
    • Содержимого пакета, определяемого пользователем (User Defined Bytes)
Основные функции качества обслуживания (QoS) и ограничения скорости
  • Ограничение скорости на портах (shaping, policing)
  • Поддержка класса обслуживания IEEE 802.1p
  • Защита от широковещательного «шторма»
  • Управление полосой пропускания
  • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
  • Три цвета маркировки
  • Классификация трафика на основании ACL
  • Назначение меток CoS/DSCP на основании ACL
  • Перемаркировка меток DSCP в CoS
  • Перемаркировка меток CoS в DSCP
  • Назначение VLAN на основании ACL
ОАМ
  • IEEE 802.3ah, Ethernet OAM
  • IEEE 802.1ag, Connectivity Fault Management (CFM)
  • IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков
Основные функции управления
  • Загрузка и выгрузка конфигурационного файла по TFTP/SCP
  • Протокол SNMP
  • Интерфейс командной строки(CLI)
  • Web-интерфейс
  • Syslog
  • SNTP (Simple Network Time Protocol)
  • Traceroute
  • LLDP (802.1ab) + LLDP MED
  • Управление контролируемым доступом – уровни привилегий для пользователей
  • Блокировка интерфейса управления
  • Локальная аутентификация
  • Фильтрация IP-адресов для SNMP
  • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
  • Сервер Telnet, сервер SSH
  • Клиент Telnet, клиент SSH
  • Поддержка макрокоманд
  • Журналирование вводимых команд по протоколу TACACS+
  • Системный журнал
  • Автоматическая настройка DHCP
  • DHCP Relay (Поддержка IPv4)
  • DHCP Option 12
  • DHCP Relay Option 82
  • Добавление тега PPPoE Circuit-ID
  • Flash File System
  • Команды отладки
  • Механизм ограничения трафика в сторону CPU
  • Шифрование пароля
  • Восстановление пароля
  • Ping (поддержка IPv4/IPv6)
  • Поддержка статических маршрутов IPv4/IPv6 для сети управления
  • Поддержка двух версий файлов конфигурации
Функции мониторинга
  • Статистика интерфейсов
  • Удаленный мониторинг RMON/SMON
  • Поддержка IP SLA
  • Поддержка мониторинга загрузки CPU по задачам и по типу трафика
  • Мониторинг загрузки оперативной памяти (RAM)
  • Мониторинг температуры
  • Мониторинг TCAM
Обеспечение бесперебойного питания
  • Автоматический переход на АКБ (12В) при отключении первичного питания (220В) и обратно
  • Заряд АКБ (12В) при работе от первичной сети (220В)
  • Мониторинг типа электропитания (SNMP)
  • Оповещение при переходе с одного типа питания на другой
  • Индикация подключения батареи
  • Сигнализация о низком уровне заряда батареи
  • Защита от короткого замыкания
MIB
  • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
  • RFC 1212 Concise MIB Definitions
  • RFC 1213 MIB II
  • RFC 1215 MIB Traps Convention
  • RFC 1493, 4188 Bridge MIB
  • RFC 1157, 2571-2576 SNMP MIB
  • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
  • RFC 271,1757, 2819 RMON MIB
  • RFC 2465 IPv6 MIB
  • RFC 2466 ICMPv6 MIB
  • RFC 2737 Entity MIB
  • RFC 4293 IPv6 SNMP Mgmt Interface MIB
  • Private MIB
  • RFC 3289 DIFFSERV MIB
  • RFC 2021 RMONv2 MIB
  • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
  • RFC 2668 802.3 MAU MIB
  • RFC 2674, 4363 802.1p MIB
  • RFC 2233, 2863 IF MIB
  • RFC 2618 RADIUS Authentication Client MIB
  • RFC 4022 MIB для TCP
  • RFC 4113 MIB для UDP
  • RFC 3298 MIB для Diffserv
  • RFC 2620 RADIUS Accounting Client MIB
  • RFC 2925 Ping & Traceroute MIB
  • RFC 768 UDP
  • RFC 791 IP
  • RFC 792 ICMPv4
  • RFC 2463, 4443 ICMPv6
  • RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
  • RFC 793 TCP
  • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
  • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol
  • RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
  • RFC 826 ARP
Физические характеристики
  • Питание:
    • 110-250В AC, 50 Гц
    • 12В DC
  • Максимальная потребляемая мощность ⩽ 45 Вт
  • Рабочая температура окружающей среды - от -15° до +50° С
  • Температура хранения - от -40° до +70° С
  • Рабочая влажность - не более 80%
  • Охлаждение - пассивное
  • Размеры - 430х158х44 мм
  • Вес: 2,15 кг
Текущая версия ПО 1.1.48.8
Дополнительные модули (не входят в базовую комплектацию)

Part Number

 SFP
 1 волокно
 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS3 / FH-SB5312CDS3

 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL3 / FH-SB5312CDL3

 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS20 / FH-SB5312CDS20

 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL20 / FH-SB5312CDL20

 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL

FH-SB3512IDS20 / FH-SB5312IDS20

 SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL40 / FH-SB5312CDL40

 SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS40 / FH-SB5312CDS40

 SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SB4512CDL80 / FH-SB5412CDL80

 SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM

FH-SB4512CDS80 / FH-SB5412CDS80

 SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SB4512CDL120 / FH-SB5412CDL120

 SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM

FH-SB4512CDS120 / FH-SB5412CDS120

 SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM

FH-SB4512CDL160 / FH-SB5412CDL160

 2 волокна
 SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm,  LC,  DDM

FH-S8512CDL05

 SFP 1,25 GE модуль 2км, ММ, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL2

 SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL20

 SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL40

 SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL80

 SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL120

 SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL160

 SFP трансиверы с интерфейсом RJ-45


 SFP трансивер 10/100/1000 BASE-T FH-ST2
