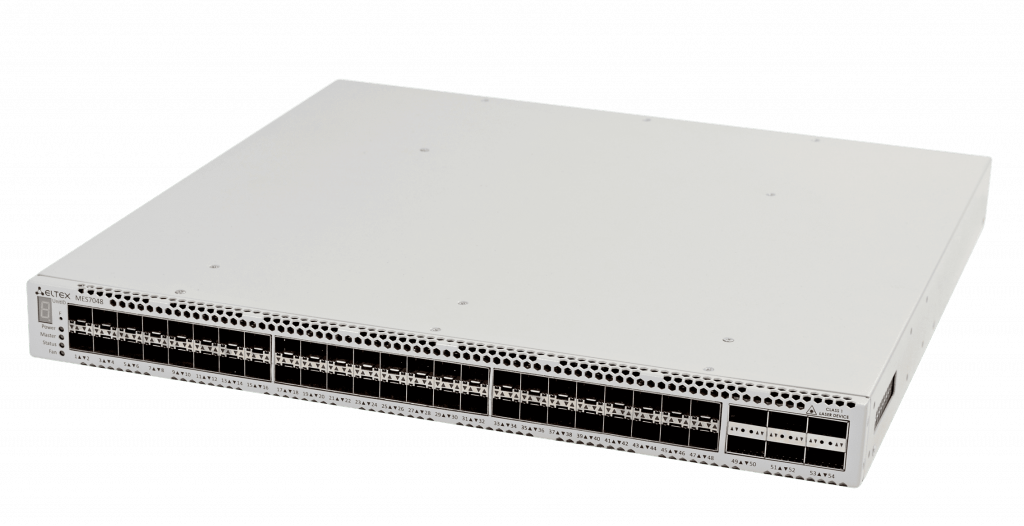

Коммутатор агрегации MES7048

Описание
Технические характеристики
Отзывы
Ключевые особенности
  • Пропускная способность 1,92 Тбит/с
  • Неблокируемая коммутационная матрица
  • 48 портов 10G + порты 40G/100G
  • Front-to-Back вентиляция
  • Стекирование до 8 устройств
  • Резервирование источников питания
  • Дублированная система вентиляции

Коммутаторы MES7048 — это высокопроизводительные устройства, оснащенные интерфейсами 10GBASE-R, 40GBASE-SR4/LR4 и 100GBASE-SR4/LR4 и предназначен-ные для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.

Порты коммутаторов поддерживают работу на скоростях 1 Гбит/с (SFP), 10 Гбит/с (SFP+), 40 Гбит/с (QSFP+) и 100 Гбит/с (QSFP28). Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальной нагрузке, сохраняя при этом минимальные и предсказуемые задержки для всех типов трафика. Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.

Надежность коммутаторов MES7048 обеспечена за счет резервирования источников питания и системы охлажде-ния и развитой системы мониторинга аппаратной части устройств. Коммутаторы имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойное функционирование сети оператора.
a:2:{s:4:"TEXT";s:67214:"Пакетный процессор Broadcom BCM56860 (Trident2+)

Интерфейсы
  • 1 x 10/100/1000BASE-T (ООВ);
  • 48 x 10GBASE-R (SFP+)/1000BASE-X (SFP);
  • 6 x 40GBASE-SR4/LR4 (QSFP+) / 100GBASE-SR4/LR4 (QSFP28)
  • Консольный порт RS-232/RJ-45

Производительность
  • Пропускная способность -  1,92 Тбит/с
  • Производительность на пакетах длиной 64 байта - 1607 MPPS
  • Объем буферной памяти - 16 Мбайт
  • Объем ОЗУ (DDR3) - 4 Гбайт
  • Объем ПЗУ (SATA SSD) - 8 Гбайт
  • Таблица MAC-адресов - 228К
  • Таблица VLAN - 4K
  • Количество L2 Multicast-групп - 2K
  • Количество 802.1ad (QinQ) правил - 4K
  • Link Aggregation Groups (LAG) - 64, до 32 портов в одном LAG
  • Количество IPv4-маршрутов* - 16K
  • Количество IPv6-маршрутов* - 8K
  • Количество ARP-записей - 6K
  • Количество VRRP-маршрутизаторов - 20
  • Количество L3-интерфейсов - 128
  • Количество ECMP-групп - 16
  • Количество Loopback-интерфейсов - 64
  • Качество обслуживания QoS - 7 выходных очередей для каждого порта
  • Объем TCAM - 16K входных, 1K выходных
  • Размер Jumbo-фреймов - Максимальный размер пакетов 9416 байт

Функции интерфейсов
  • Защита от блокировки очереди (HOL)
  • Поддержка обратного давления (Back Pressure)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo Frames)
  • Управление потоком (IEEE 802.3X)
  • Изоляция портов (Protected ports)
  • Поддержка агрегирования каналов LAG
  • Поддержка протокола LACP
  • Поддержка различных методов балансировки трафика в LAG
Функции по работе с VLAN
  • Поддержка 802.1Q
  • Поддержка GVRP
  • Поддержка VLAN на основе MAC/IP
  • Поддержка различных режимов работы порта с VLAN
  • Поддержка Voice VLAN
  • Независимый режим обучения в каждой VLAN
  • Поддержка Private VLAN
  • Поддержка Layer 2 Protocol Tunneling
Функции по работе с MAC-адресами
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Статическая фильтрация MAC-адресов (Static MAC filtering)
  • Блокировка порта/VLAN по MAC-фильтру
Функции L2 Multicast
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP Snooping Fast Leave на основе хоста/порта
  • Поддержка MLD Snooping v1,2
  • Поддержка MGMD Snooping SSM
  • Поддержка IGMP и MLD Snooping Querier
  • Поддержка MVR
  • Поддержка GMRP
Функции обеспечения безопасности кольцевых топологий
  • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w)
  • Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE802.1s)
  • Поддержка PVSTP (Per VLAN Spanning Tree Protocol)
  • Поддержка PVRSTP (Per VLAN Rapid Spanning Tree Protocol)
  • Поддержка Spanning Tree Fast Link option
  • Поддержка STP Root Guard
  • Поддержка STP Loop Guard
  • Поддержка BPDU Filtering
  • Поддержка STP BPDU Guard
  • Поддержка Loopback Detection (LBD)

Функции L3
  • Статическая маршрутизация
  • Inter VLAN маршрутизация
  • Поддержка протоколов динамической маршрутизации RIP, OSPFv2, OSPFv3, BGP
  • Поддержка Address Resolution Protocol (ARP)
  • Поддержка Proxy ARP
  • Поддержка маршрутизации на основе политик (Policy-Based Routing)
  • Поддержка VRF
  • Поддержка BFD
  • Поддержка протокола VRRP
  • Балансировка нагрузки ECMP
  • Поддержка UDP Relay/IP Helper
  • Поддержка ICMP Throttling
  • Поддержка Loopback-интерфейсов
  • Поддержка IPv6 Host
  • Поддержка IPv6 DHCP Client (Statefull/Stateless)
  • Поддержка DHCPv6 Server
  • Совместное использование IPv4, Ipv6
  • Поддержка ICMPv6 Throttling
Функции обеспечения безопасности
  • Поддержка DHCP Snooping (IPv4 и IPv6)
  • Поддержка IP Source Guard (IPv4 и IPv6)
  • Поддержка Dynamic ARP Inspection
  • Поддержка IPv6 RA Guard (Stateless)
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
  • Проверка подлинности по портам на основе 802.1x
  • Поддержка гостевых VLAN 802.1x
  • Система предотвращения DoS-атак
  • Сегментация трафика
  • Защита от несанкционированных DHCP-серверов
  • Фильтрация DHCP-клиентов
  • Предотвращение атак BPDU
  • Фильтрация NetBIOS/NetBEUI

Функции работы со списками доступа
  • Поддержка L2-L3-L4 ACL (Access Control List)
  • Поддержка Time-Based ACL
  • Поддержка IPv6 ACL
  • ACL на основе:
    • MAC/IP/IPv6-адресов источника/назначения
    • Порта коммутатора
    • Приоритета 802.1p
    • VLAN ID
    • Ethertype
    • TOS/DSCP/Preference
    • Типа протокола
    • Номера порта источника/назначения TCP/UDP
  • Поддержка действий ACL:
    • Назначение выходных очередей
    • Перенаправление или зеркалирование трафика на конкретный порт
    • Ограничение скорости потока соответствующих правил
    • Генерация сообщений на определенное число попаданий пакетов под правило
Основные функции качества обслуживания (QoS)
  • Статистика QoS по всем портам
  • Ограничение скорости на портах (shaping, policing)
  • Поддержка класса обслуживания 802.1p
  • Поддержка режимов доверия интерфейса: IEEE 802.1p, IP DSCP
  • Классификация и маппинг трафика на основе 802.1p и IP DSCP
  • Поддержка механизмов контроля шторма
  • Управление полосой пропускания интерфейса
  • Управление полосой пропускания по отдельным очередям
  • Строгая и взвешенная (WRR/WFQ) обработка очередей
  • Управление сбросом очередей по алгоритмам Tail Drop и Weighted Random Early Detection (WRED)
  • Назначение меток CoS/DSCP на основе классов
  • Настройка автоматической VoIP Class of Service (CoS)
Основные функции управления
  • Загрузка и выгрузка конфигурационного файла по  TFTP/SCP/FTP/SFTP и через USB
  • Загрузка и выгрузка файла ПО по TFTP/SCP/FTP/SFTP и через USB
  • Поддержка протокола SNMPv1/2/3
  • Интерфейс командной строки (CLI)
  • Поддержка SSH-сервера
  • Web-интерфейс
  • Поддержка NETCONF
  • Поддержка Syslog
  • Поддержка SNTP (Simple Network Time Protocol)
  • Поддержка утилит Traceroute/Ping
  • Поддержка AAA
  • Локальная аутентификация
  • Поддержка авторизации команд
  • Поддержка RADIUS, TACACS+
  • Блокировка интерфейса управления
  • Поддержка SSL
  • Поддержка макрокоманд
  • Журналирование вводимых команд
  • Системный журнал
  • Автоматическая настройка по DHCP
  • Команды отладки
  • Механизм ограничения трафика в сторону CPU
  • Автодополнение команд
  • Контекстная справка
  • Шифрование паролей
  • Списки контроля доступа управления

Функции мониторинга
  • Статистика интерфейсов
  • Статистика интерфейсов
  • Зеркалирование портов (SPAN)
  • Удалённое зеркалирование портов (RSPAN)
  • Поддержка удаленного мониторинга RMON/SMON
  • Поддержка удаленного мониторинга sFlow
  • Мониторинг загрузки CPU по задачам и по типу трафика
  • Мониторинг загрузки оперативной памяти (RAM)
  • Мониторинг температуры
  • Поддержка LLDP (802.1ab) + LLDP MED
  • Виртуальное тестирование кабеля (VCT)
  • Диагностика оптического трансивера
Функции METRO
  • Поддержка Ethernet OAM
  • Поддержка Connectivity Fault Management (CFM)
  • Поддержка Unidirectional Link Detection (UDLD)
  • Поддержка Layer-2 Protocol Tunneling (L2PT)
  • Поддержка 802.1ad Double VLAN tagging (в соответствии с TR-101)
Функции Data Center Bridging (DCB)
  • Поддержка Quantized Congestion Notification (QCN)
  • Поддержка Enhanced Transmission Selection (ETS)
  • Поддержка Priority-Based Flow Control (PFC)
  • Поддержка Data Center Bridging Exchange Protocol (DCBX)
  • Поддержка MLAG (Virtual Port Channel)
  • Поддержка FIP Snooping
  • Поддержка Openflow v1.0/v1.3.4
  • Поддержка ускоренной коммутации (Cut-through switching)
Стекирование
  • Поддержка резервирования управляющего юнита (мастера)
  • Управление по одному IP-адресу
  • Автоматический выбор управляющего юнита (мастера)
  • Автоматическое обновление ПО и конфигурации по всему стеку
  • Горячая замена отдельных модулей стека
  • Оффлайн конфигурирование отдельных модулей стека
  • Стекирование до 8 юнитов в стеке
Соответствие стандартам MIB/IETF
  • IEEE 802.3 10BASE-T
  • IEEE 802.3u 100BASE-T
  • IEEE 802.3ab 1000BASE-T
  • IEEE 802.3ac VLAN tagging
  • IEEE 802.3ad Link aggregation
  • IEEE 802.3ae 10GbE
  • IEEE 802.3bj- Forward Error Correction (FEC) CL91
  • IEEE 802.1ak Multiple Registration Protocol (MRP)
  • IEEE 802.1as Timing and Synchronization for Time-Sensitive Applications in Bridged Local Area Networks
  • IEEE 802.1s Multiple Spanning Tree compatibility
  • IEEE 802.1w Rapid Spanning Tree compatibility
  • IEEE 802.1D Spanning Tree Compatibility
  • IEEE 802.1Q Virtual LANs with Port-based VLANs
  • IEEE 802.1ad Double VLAN tagging (в соответствии с TR-101)
  • IEEE 802.1ag Connectivity Fault Management (CFM)
  • IEEE 802.3ah Operations, Administration and Maintenance (OAM)
  • IEEE 802.1Qat Multiple Stream Reservation Protocol (MSRP)
  • IEEE 802.1Qav Forwarding and Queuing Enhancements for Time-Sensitive Streams
  • IEEE 801.1Qbb Priority-based Flow Control
  • IEEE 802.1Qau Virtual bridged local area networks amendment 13: congestion notification (Draft 2.4)
  • IEEE 802.1Qaz Enhanced transmission election for bandwidth sharing between traffic classes (Draft 2.4)
  • IEEE 802.1v Protocol-based VLANs
  • IEEE 802.1p Ethernet priority with user provisioning and mapping
  • IEEE 802.1X Port-based authentication and supplicant support
  • IEEE 802.3x Flow control
  • IEEE 802.1AB Link Layer Discovery Protocol (LLDP)
  • ANSI/TIA-1057 LLDP-Media Endpoint Discovery (MED)
  • IEEE 1588v2 Precision Time Protocol (PTP)
  • RFC 768 UDP
  • RFC 783 TFTP
  • RFC 791 IP
  • RFC 792 ICMP
  • RFC 793 TCP
  • RFC 826 Ethernet ARP
  • RFC 894 Transmissions of IP datagrams over Ethernet networks
  • RFC 896 Congestion control in IP/TCP networks
  • RFC 951 BootP
  • RFC 1034 Domain names - concepts and facilities
  • RFC 1035 Domain names - implementation and specification
  • RFC 1321 Message digest algorithm
  • RFC 1534 Interoperation between BootP and DHCP
  • RFC 2021 Remote Network Monitoring Management Information base v2
  • RFC 2030 Simple Network Time Protocol (SNTP) v4 for IPv4, IPv6, and OSI
  • RFC 2131 DHCP Client/Server
