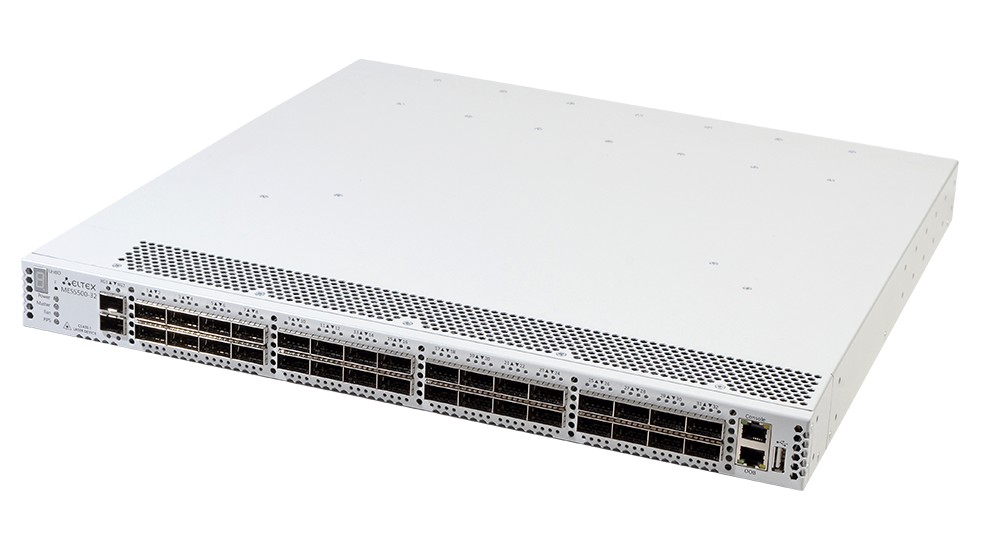

Коммутатор ЦОД MES5500-32

Ключевые особенности

• Высокопроизводительные коммутаторы (до 6,4 Тбит/с)
• Неблокируемая коммутационная матрица
• Резервирование источников питания
• Front-to-Back вентиляция
• Дублированная система вентиляции

Коммутаторы MES5500-32 — это высокопроизводительные устройства, оснащенные интерфейса-ми 40GBASE-R и 100GBASE-R и предназначенные для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.

Порты коммутаторов поддерживают работу на скоростях 1 Гбит/с (SFP), 10 Гбит/с (SFP+), 25 Гбит/с (SFP28), 40 Гбит/с (QSFP+) и 100 Гбит/с (QSFP28). Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальной нагрузке, сохраняя при этом минимальные и предсказуемые задержки для всех типов трафика. Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.

Надежность коммутаторов обеспечена за счет резервирования источников питания, системы охлаждения и системы мониторинга аппаратной части устройств. Коммутаторы имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойное функционирование сети опера-тора.

Поддержка технологии EVPN/VXLAN, реализованная в устройствах, позволяет создавать сети с простой, высокопроизводительной и масштабируемой архитектурой для центров обработки данных.

Интерфейсы

• 10/100/1000BASE-T (OOB) - 1
• 10GBASE-R (SFP+) - 2
• 40GBASE-R (QSFP+)/100GBASE-R (QSFP28) - 32
• USB 2.0 - 1
• Консольный порт RS-232 (RJ-45) - 1

Общие параметры

• Пропускная способность - 6,4 Тбит/с
• Производительность на пакетах длиной 64 байта - 2380 MPPS
• Объем буферной памяти - 24 Мбайт
• Объём ОЗУ (DDR3) - 1 Гбайт
• Объём ПЗУ (NAND Flash) - 1 Гбайт
• Таблица MAC-адресов¹ - до 262144
• Количество ARP-записей¹ - до 131072
• Таблица VLAN - 4094
• Количество L2 Multicast-групп - 4096
• Количество правил SQinQ - 1320 (ingress/egress)
• Объем TCAM для обработки трафика - 12K x 30B
• Размер таблицы маршрутизации¹ - до 512K IPv4, до 256K IPv6
• Количество VRRP-маршрутизаторов - 255
• Максимальный размер ECMP-групп - 64
• Количество L3-интерфейсов - 2050
• Максимальное количество VXLAN - 4093
• Link Aggregation Groups (LAG) - 32, до 8 портов в одном LAG
• Качество обслуживания QoS - 8 выходных очередей для каждого порта
• Размер Jumbo-фреймов - 10240 байт

Функции интерфейсов

• Защита от блокировки очереди (HOL)
• Поддержка обратного давления (Back pressure)
• Поддержка Auto MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (Port Mirroring)

Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC Multicast Support)
• Регулируемое время хранения MAC-адресов
• Статические MAC-адреса (Static MAC Entries)
• Логирование событий MAC Flapping Поддержка VLAN
• Поддержка Voice VLAN
• Поддержка IEEE 802.1Q
• Поддержка Q-in-Q
• Поддержка Selective Q-in-Q
• Поддержка GVRP

Функции L2 Multicast

• Поддержка профилей Multicast
• Поддержка статических Multicast-групп
• Поддержка IGMP Snooping v1,2,3
• Поддержка IGMP Snooping Fast Leave на основе хоста/порта
• Поддержка авторизации IGMP через RADIUS
• Поддержка MLD Snooping v1,2
• Поддержка IGMP Querier

Функции L2

• Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
• Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
• Поддержка Spanning Tree Fast Link option
• Поддержка STP Root Guard
• Поддержка BPDU Filtering
• Поддержка STP BPDU Guard
• Поддержка Loopback Detection (LBD)
• Поддержка ERPS (G.8032v2)
• Поддержка PVSTP+
• Поддержка RPVSTP+

Функции L3

• Статические маршруты
• Протоколы динамической маршрутизации RIP, OSPFv2, OSPFv3, BGP, IS-IS
• Address Resolution Protocol (ARP)
• Поддержка протокола VRRP
• Протоколы динамической маршрутизации мультикаста PIM SM, IGMP Proxy
• Поддержка протокола BFD
• Поддержка функции IP Unnumbered

Технология EVPN/VXLAN

• Поддержка сервисов L2VPN²
• Поддержка сервисов L3VPN²
• Поддержка технологии VRF lite²

Функции Link Aggregation

• Создание групп LAG
• Объединение каналов с использованием LACP
• Поддержка LAG Balancing Algorithm
• Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

• Функциональность IРv6 Host
• Совместное использование IРv6, IРv4

Сервисные функции

• Диагностика оптического трансивера
• Green Ethernet

Функции обеспечения безопасности

• DHCP Snooping
• Опция 82 протокола DHCP
• IP Source Guard
• Dynamic ARP Inspection
• Поддержка sFlow
• Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
• Проверка подлинности основе IEEE 802.1x
• Guest VLAN
• Система предотвращения DoS-атак
• Сегментация трафика
• Фильтрация DHCP-клиентов
• Предотвращение атак BPDU
• Фильтрация NetBIOS/NetBEUI

Списки управления доступом ACL

• L2-L3-L4 ACL (Access Control List)
• Поддержка Time-Based ACL
• IРv6 ACL
• ACL на основе:
  • Порта коммутатора
  • Приоритета IEEE 802.1p
  • VLAN ID
  • EtherType
  • DSCP
  • Типа IP-протокола

Основные функции управления

• Загрузка и выгрузка конфигурации и ПО по TFTP
• Протокол SNMP
• Интерфейс командной строки (CLI)
• Web-интерфейс
• Syslog
• SNTP (Simple Network Time Protocol)
• Traceroute
• LLDP (IEEE 802.1ab)
• Управление доступом к коммутатору – уровни привилегий для пользователей
• Списки контроля доступа (Management ACL)
• Блокировка интерфейса управления
• Локальная аутентификация
• Фильтрация IP-адресов для SNMP
• Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control System)
• Сервер SSH
• Сервер Telnet
• Поддержка SSL
• Поддержка макрокоманд
• Журналирование вводимых команд
• Системный журнал
• Автоматическая настройка по DHCP
• DHCP Relay (Поддержка IPv4)
• DHCP Option 12
• Команды отладки
• Механизм ограничения трафика в сторону CPU
• Шифрование паролей
• Восстановление пароля
• Ping (IPv4/IPv6)

Функции мониторинга

• Статистика интерфейсов
• Удаленный мониторинг RMON/SMON
• Мониторинг загрузки CPU по задачам и типу трафика
• Мониторинг температуры
• Мониторинг TCAM
• Поддержка IPFIX

Основные функции качества обслуживания (QoS) и ограничение скорости

• Статистика QoS
• Ограничение скорости на портах (Shaping, Policing)
• Поддержка класса обслуживания IEEE 802.1р
• Защита от широковещательного «шторма»
• Управление полосой пропускания
• Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
• Три цвета маркировки
• Классификация трафика на основании ACL

MIB

• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
• RFC 1212 Concise MIB Definitions
• RFC 1213 MIB II
• RFC 1215 MIB Traps Convention
• RFC 1493, 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
• RFC 271, 1757, 2819 RMON MIB
• RFC 2465 IPv6 MIB
• RFC 2466 ICMPv6 MIB
• RFC 2737 Entity MIB
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• Private MIB
• RFC 3289 DIFFSERV MIB
• RFC 2021 RMONv2 MIB
• RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
• RFC 2668 IEEE 802.3 MAU MIB
• RFC 2674, 4363 IEEE 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 4022 MIB для TCP
• RFC 4113 MIB для UDP
• RFC 3298 MIB для Diffserv
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & Traceroute MIB
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMPv4
• RFC 2463, 4443 ICMPv6
• RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
• RFC 793 TCP
• RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC 2571-2574 SNMP
• RFC 826 ARP

Физические характеристики

• Питание: сеть переменного тока: 100–240 В, 50–60 Гц
• Варианты питания:
  • один источник питания переменного тока;
  • два источника питания переменного тока, с возможностью горячей замены
• Потребляемая мощность - не более 420 Вт
• Рабочая температура окружающей среды - от 0 до +45 °С
• Температура хранения - от -50 до +70 °С
• Рабочая влажность - не более 80 %
• Вентиляция - Front-to-Back, 5 сдвоенных вентиляторов
• Габариты (Ш × В × Г) - 440 × 44 × 531 мм

---

¹Максимально возможный размер таблицы. Содержимое таблиц MAC, ARP и маршрутизации располагается в общей разделяемой памяти. Максимально
возможный размер какой-либо одной таблицы достигается только за счёт уменьшения размера двух остальных.
²Реализация для запланирована в 1Q23.
