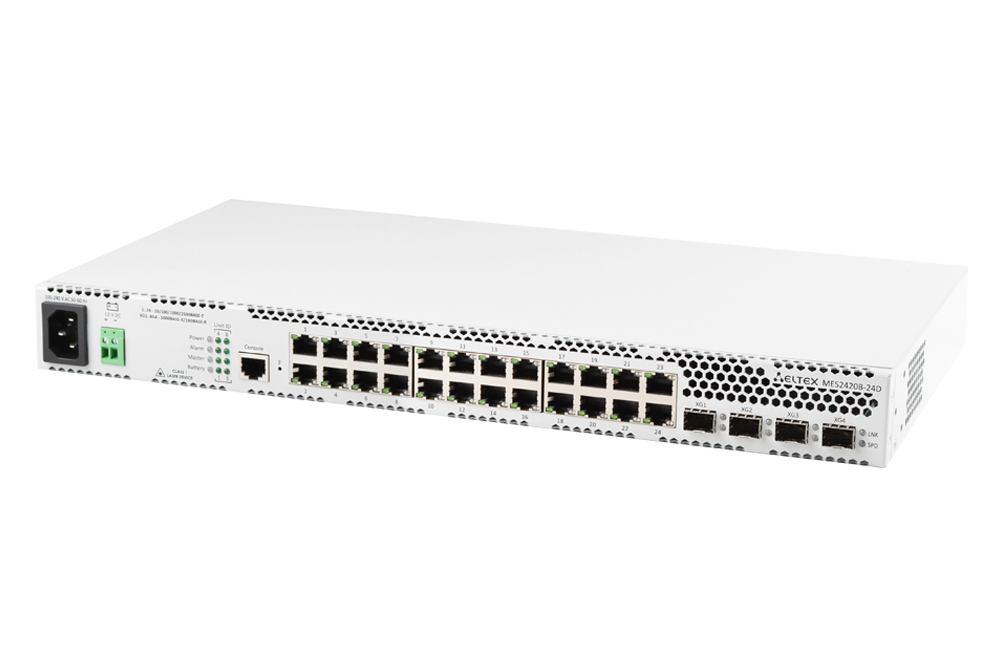

Коммутатор доступа MES2420B-24D

Описание
Технические характеристики
Модули и доп. оборудование
Отзывы
  • Пропускная способность до 200 Гбит/с
  • До 24 портов 2.5GBASE-T
  • Расширенные функции L2
  • Коммутаторы L3
  • Поддержка Multicast (IGMP Snooping, MVR)
  • Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)
Коммутатор MES2420 осуществляет подключение конечных пользователей к сетям крупных предприятий, предприятий малого и среднего бизнеса, а также к сетям операторов связи с помощью интерфейсов 2.5G/10G. Устройство MES2420-24DP поддерживает работу PoE по стандарту IEEE 802.3bt/PoE+ (до 30 Вт на порт). Коммутатор поддерживает виртуальные локальные сети, многоадресные группы рассылки и имеет расширенный набор функций безопасности.

Бесперебойное питание
Коммутаторы MES2420B-24D имеют возможность подключения аккумуляторной батареи для обеспечения гарантированного питания в случае пропадания первичной сети 230 В. Устройство оснащено блоком питания, который позволяет заряжать АКБ при наличии питания 230 В. Система резервного питания позволяет следить за состоянием первичной сети и извещать о переходе с одного типа питания на другой.
Встроенные интерфейсы
  • 10/100/1000/2500BASE-T (RJ-45) - 24
  • 1000BASE-X (SFP)/10GBASE-R (SFP+) - 4
  • Console RS-232 (RJ-45)
Производительность
  • Пропускная способность - 200 Гбит/с
  • Производительность на пакетах длиной 64 байта - 148,8 MPPS
  • Объем буферной памяти - 2 Мбайт
  • Объем ОЗУ (DDR3) - 1 Гбайт
  • Объем ПЗУ (SPI Flash) - 64 Мбайт
  • Таблица MAC-адресов - 32 768
  • Количество ARP-записей - 1000
  • Таблица VLAN - 4094
  • Количество групп L2 Multicast (IGMP Snooping) - 4093
  • Количество групп L3 Multicast (IGMP proxy) - 2048
  • Количество правил SQinQ - 768 (ingress)/1024(egress)
  • Количество правил MAC ACL - 766
  • Количество правил IPv4/IPv6 ACL - 640/320
  • Количество маршрутов L3 IPv4 Unicast - 1957
  • Количество маршрутов L3 IPv6 Unicast - 21
  • Количество VRRP-маршрутизаторов - 32
  • Количество L3-интерфейсов - 8 VLAN, до 5 IPv4-адресов в каждом vlan, до 22 IРv6 GUA суммарно для всех vlan
  • Link Aggregation Groups (LAG) - 24 группы, до 8 портов в одном LAG
  • Качество обслуживания QoS - 8 выходных очередей на порт
  • Размер Jumbo-фрейма - максимальный размер пакетов 12288 байт
Функции интерфейсов
  • Защита от блокировки очереди (HOL)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (SPAN, RSPAN)
Функции при работе с МAC-адресами
  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Регулируемое время хранения MAC-адресов
  • Статические записи MAC (Static MAC Entries)
  • Отслеживание событий MAC change на портах
  • Логирование событий MAC Flapping
Поддержка VLAN
  • Поддержка Voice VLAN
  • Поддержка IEEE 802.1Q
  • Поддержка Q-in-Q
  • Поддержка Selective Q-in-Q
  • Поддержка GVRP
  • Поддержка MAC-based VLAN
  • Поддержка Protocol-based VLAN
Функции L2 Multicast
  • Поддержка профилей Multicast
  • Поддержка статических Multicast-групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP Snooping fast-leave
  • Поддержка функций IGMP proxy-report
  • Поддержка авторизации IGMP через RADIUS
  • Поддержка IGMP Querier
  • Поддержка MVR
Функции L2
  • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
  • Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
  • Поддержка STP Root Guard
  • Поддержка STP Loop Guard
  • Поддержка STP BPDU Guard
  • Поддержка BPDU Filtering
  • Поддержка Spanning Tree Fast Link option
  • Поддержка Layer 2 Protocol Tunneling (L2PT)
  • Поддержка Loopback Detection (LBD)
  • Изоляция портов
  • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
  • Поддержка ERPS (G.8032v2)
Функции L3 Multicast
  • IGMP proxy (RFC 4605)
  • IGMP proxy fast-leave
Функции L3
  • Поддержка статических IPv4-, IPv6-маршрутов
  • Поддержка протоколов динамической маршрутизации RIPv1/2, OSPFv2/3
  • Поддержка протокола VRRP
Функции Link Aggregation
  • Создание групп LAG
  • Объединение каналов с использованием LACP
  • Поддержка LAG Balancing Algorithm
Сервисные функции
  • Виртуальное тестирование кабеля (VCT)
  • Диагностика оптического трансивера
Поддержка IРv6
  • Функциональность IPV6 Host
  • Совместное использование IPv4, IРv6
Функции обеспечения безопасности
  • DHCP Snooping
  • Опция 82 протокола DHCP
  • IP Source Guard
  • Dynamic ARP Inspection (Protection)
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические
  • MAC-адреса
  • Проверка подлинности по портам на основе IEEE 802.1x
  • Guest VLAN
  • Система предотвращения DoS-атак
  • Сегментация трафика
  • Фильтрация DHCP-клиентов
  • Предотвращение атак BPDU
  • PPPoE Intermediate agent
  • DHCPv6 Snooping
  • IPv6 Source Guard
  • Поддержка функции IPv6 ND Inspection
  • Поддержка функции IPv6 RA Guard
Списки управления доступом ACL
  • L2-L3-L4 ACL (Access Control List)
  • IPv6 ACL
  • ACL на основе:
    • Порта коммутатора
    • Приоритета IEEE 802.1p
    • VLAN ID
    • EtherType
    • DSCP
    • Типа IP-протокола
    • Номера порта TCP/UDP
    • Содержимого пакета, определяемого пользователем (User Defined Bytes)
Основные функции качества обслуживания (QoS) и ограничения скорости
  • Ограничение скорости на портах (shaping, policing)
  • Поддержка класса обслуживания IEEE 802.1p
  • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
  • Классификация трафика на основании ACL
  • Назначение меток CoS/DSCP на основании ACL
  • Перемаркировка меток DSCP в CoS
  • Перемаркировка меток CoS в DSCP
  • Назначение VLAN на основании ACL
ОАМ
  • IEEE 802.3ah, Ethernet OAM
  • IEEE 802.3ah Unidirectional Link Detection (UDLD) — протокол обнаружения однонаправленных линков
Основные функции управления
  • Загрузка и выгрузка конфигурационного файла по
  • TFTP/SFTP
  • Автоматическое резервирование (backup) файла
  • конфигурации по TFTP/SFTP
  • Протокол SNMP
  • Интерфейс командной строки (CLI)
  • Web-интерфейс
  • Syslog
  • SNTP (Simple Network Time Protocol)
  • Traceroute
  • LLDP (IEEE 802.1ab) + LLDP MED
  • Возможность обработки трафика управления с двумя заголовками IEEE 802.1Q
  • Поддержка авторизации вводимых команд с помощью сервера TACACS+
  • Поддержка IPv4/IPv6 ACL для управления устройством
  • Управление доступом к коммутатору — уровни привилегий для пользователей
  • Блокировка интерфейса управления
  • Локальная аутентификация
  • Фильтрация IP-адресов для SNMP
  • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
  • Клиент SSH, клиент Telnet
  • Сервер Telnet, сервер SSH
  • Поддержка макрокоманд
  • Журналирование вводимых команд по протоколу TACACS+
  • Автоматическая настройка DHCP
  • DHCP Relay (поддержка IРv4)
  • DHCP Relay Option 82
  • Сервер DHCP
  • Добавление тега PPPoE Circuit-ID
  • Flash File System
  • Команды отладки
  • Механизм ограничения трафика в сторону CPU
  • Шифрование пароля
  • Ping (поддержка IPv4/IPv6)
  • Поддержка статических маршрутов IPv4/IPv6
  • Поддержка нескольких версий файлов конфигурации
Функции мониторинга
  • Статистика интерфейсов
  • Поддержка мониторинга загрузки CPU по задачам и очередям
  • Мониторинг загрузки оперативной памяти (RAM)
  • Мониторинг температуры
  • Мониторинг TCAM
Обеспечение бесперебойного питания
  • Автоматический переход на АКБ (12 В) при отключении первичного питания (230 В) и обратно
  • Заряд АКБ (12 В) при работе от первичной сети (230 В)
  • Мониторинг типа электропитания (SNMP)
  • Оповещение при переходе с одного типа питания на другой
  • Индикация подключения АКБ
  • Сигнализация о низком уровне заряда АКБ
  • Защита от короткого замыкания
Стандарты MIB/IETF
  • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
  • RFC 1212 Concise MIB Definitions
  • RFC 1213 MIB II
  • RFC 1215 MIB Traps Convention
  • RFC 1493, 4188 Bridge MIB
  • RFC 1157, 2571-2576 SNMP MIB
  • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
  • RFC 2465 IPv6 MIB
  • RFC 2737 Entity MIB
  • RFC 4293 IPv6 SNMP Mgmt Interface MIB
  • Private MIB
  • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
  • RFC 2668 802.3 MAU MIB
  • RFC 2674, 4363 802.1p MIB
  • RFC 2233, 2863 IF MIB
  • RFC 2618 RADIUS Authentication Client MIB
  • RFC 4022 MIB для TCP
  • RFC 4113 MIB для UDP
  • RFC 3289 MIB для Diffserv
  • RFC 2620 RADIUS Accounting Client MIB
  • RFC 768 UDP
  • RFC 791 IP
  • RFC 792 ICMPv4
  • RFC 2463, 4443 ICMPv6
  • RFC 793 TCP
  • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IРv6
  • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
  • RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP
  • RFC 826 ARP
  • RFC 854 Telnet
  • МЭК 61850
Физические характеристики
  • Питание:
    • 100–240 В AC, 50–60 Гц
    • 12 В DC
  • Максимальная потребляемая мощность (для коммутаторов без поддержки PoE) - 60 Вт
  • Максимальная потребляемая мощность без учета заряда АКБ - 45 Вт
  • Тепловыделение - 48 Вт
  • Аппаратная поддержка Dying Gasp - есть
  • Рабочая температура окружающей среды - от -15 до +50 °С
  • Температура хранения - от -40 до +70 °С
  • Охлаждение - 2 вентилятора
  • Рабочая влажность - не более 80 %
  • Исполнение - 19", 1U
  • Габариты (Ш × В × Г) - 430 × 44 × 225 мм
  • Масса - 3,16 кг
Eltex не является производителем SFP-модулей. Все SFP-модули, поставляемые компанией, являются продукцией партнеров Eltex. Предлагаемые трансиверы прошли необходимые тесты, гарантирующие полную совместимость с оборудованием Eltex.

SFP-модули (не входят в базовую комплектацию)
 1 волокно

Part Number

 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS3 / FH-SB5312CDS3

 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL3 / FH-SB5312CDL3

 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS20 / FH-SB5312CDS20

 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL20 / FH-SB5312CDL20

 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL

FH-SB3512IDS20 / FH-SB5312IDS20

 SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL40 / FH-SB5312CDL40

 SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS40 / FH-SB5312CDS40

 SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SB4512CDL80 / FH-SB5412CDL80

 SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM

FH-SB4512CDS80 / FH-SB5412CDS80

 SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SB4512CDL120 / FH-SB5412CDL120

 SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM

FH-SB4512CDS120 / FH-SB5412CDS120

 SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM

FH-SB4512CDL160 / FH-SB5412CDL160

 2 волокна
 SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm,  LC,  DDM

FH-S8512CDL05

 SFP 1,25 GE модуль 2км, ММ, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL2

 SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL20

SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL40
 SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL80

 SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL120

 SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL160

SFP+
 1 волокно
 SFP+ 10GE модуль 3 км, SM, 1 волокно, комплект TX/RX 1310/1310 LC, DDM

FH-SPB311TCDL3

 SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

FH-SPB231TCDL20 / FH-SPB321TCDL20

 SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

FH-SPB231TCDL40 / FH-SPB321TCDL40

 SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

FH-SPB231TCDL60 / FH-SPB321TCDL60

 SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SPB451TCDL80 / FH-SPB541TCDL80

 SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SPB451TCDL100 / FH-SPB541TCDL100
 2 волокна
 SFP+ 10GE модуль, 0.3 км, MM, 2 волокна, 850 nm, LC, DDM

FH-SP851TCDL03

 SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-SP311TCDL20

 SFP+ 10GE модуль, 40 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-SP551TCDL40

 SFP+ 10GE модуль, 80 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-SP551TCDL80

 SFP+ 10GE модуль, 100 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-SP551TCDL100

SFP/SFP+ трансиверы с интерфейсом RJ-45
 SFP трансивер 10/100/1000 BASE-T

FH-ST2

 SFP+ трансивер 10GBASE-Т

FH-10SFP-T

SFP+ Direct Attach Cable
 SFP+ Direct attach cable, 10G, 1m

FH-DP1T30SS01

 SFP+ Direct attach cable, 10G, 2m

FH-DP1T30SS02

SFP+ Direct attach cable, 10G, 3m

FH-DP1T30SS03

SFP+ Direct attach cable, 10G, 5m

FH-DP1T30SS05
