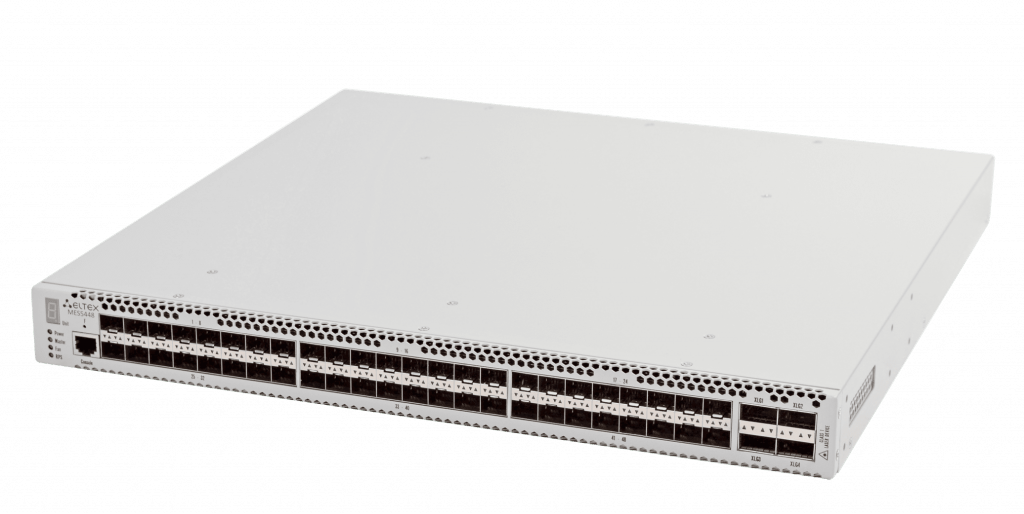

Коммутатор агрегации 10G/40G MES5448

Основные функции качества обслуживания (QoS)

• Статистика QoS по всем портам
• Ограничение скорости на портах (shaping, policing)
• Поддержка класса обслуживания 802.1p
• Поддержка режимов доверия интерфейса: IEEE 802.1p, IP DSCP
• Классификация и маппинг трафика на основе 802.1p и IP DSCP
• Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
• Управление полосой пропускания интерфейса
• Управление полосой пропускания по отдельным очередям
• Строгая и взвешенная (WRR/WFQ) обработка очередей
• Управление сбросом очередей по алгоритмам Tail Drop и Weighted Random Early Detection (WRED)
• Назначение меток CoS/DSCP на основе классов
• Настройка автоматической VoIP Class of Service (CoS)

Основные функции управления

• Загрузка и выгрузка конфигурационного файла по TFTP/SCP/FTP/SFTP и через USB
• Загрузка и выгрузка файла ПО по TFTP/SCP/FTP/SFTP и через USB
• Поддержка протокола SNMPv1/2/3
• Интерфейс командной строки (CLI)
• Поддержка SSH-сервера
• Web-интерфейс
• Поддержка NETCONF
• Поддержка Syslog
• Поддержка SNTP (Simple Network Time Protocol)
• Поддержка утилит Traceroute/Ping
• Поддержка AAA
• Локальная аутентификация
• Поддержка авторизации команд
• Поддержка RADIUS, TACACS+
• Блокировка интерфейса управления
• Поддержка SSL
• Поддержка макрокоманд
• Журналирование вводимых команд
• Системный журнал
• Автоматическая настройка по DHCP
• Команды отладки
• Механизм ограничения трафика в сторону CPU
• Автодополнение команд
• Контекстная справка
• Шифрование паролей
• Списки контроля доступа управления

Функции мониторинга

• Статистика интерфейсов
• Зеркалирование портов (SPAN)
• Удалённое зеркалирование портов (RSPAN)
• Поддержка удаленного мониторинга RMON/SMON
• Поддержка удаленного мониторинга sFlow
• IP SLA, Track для IP SLA
• Мониторинг загрузки CPU по задачам и по типу трафика
• Мониторинг загрузки оперативной памяти (RAM)
• Мониторинг температуры
• Поддержка LLDP (802.1ab) + LLDP MED
• Виртуальное тестирование кабеля (VCT)
• Диагностика оптического трансивера

Функции METRO

• Поддержка Ethernet OAM
• Поддержка Connectivity Fault Management (CFM)
• Поддержка Unidirectional Link Detection (UDLD)
• Поддержка Layer-2 Protocol Tunneling (L2PT)
• Поддержка 802.1ad Double VLAN tagging (в соответствии с TR-101)

Функции Data Center Bridging (DCB)

• Поддержка Quantized Congestion Notification (QCN)
• Поддержка Enhanced Transmission Selection (ETS)
• Поддержка Priority-Based Flow Control (PFC)
• Поддержка Data Center Bridging Exchange Protocol (DCBX)
• Поддержка MLAG(Virtual Port Channel)
• Поддержка FIP Snooping
• Поддержка ускоренной коммутации (Cut-through switching)

Стекирование

• Поддержка резервирования управляющего юнита (мастера)
• Управление по одному IP-адресу
• Автоматический выбор управляющего юнита (мастера)
• Автоматическое обновление ПО и конфигурации по всему стеку
• Горячая замена отдельных модулей стека
• Оффлайн конфигурирование отдельных модулей стека
• Стекирование до 8 юнитов в стеке

Соответствие стандартам MIB/IETF

• IEEE 802.3 10BASE-T
• IEEE 802.3u 100BASE-T
• IEEE 802.3ab 1000BASE-T
• IEEE 802.3ac VLAN tagging
• IEEE 802.3ad Link aggregation
• IEEE 802.3ae 10GbE
• IEEE 802.1ak Multiple Registration Protocol (MRP)
• IEEE 802.1as Timing and Synchronization for Time-Sensitive Applications in Bridged Local Area Networks
• IEEE 802.1s Multiple Spanning Tree compatibility
• IEEE 802.1w Rapid Spanning Tree compatibility
• IEEE 802.1D Spanning Tree Compatibility
• IEEE 802.1Q Virtual LANs with Port-based VLANs
• IEEE 802.1ad Double VLAN tagging (в соответствии с TR-101)
• IEEE 802.1ag Connectivity Fault Management (CFM)
• IEEE 802.3ah Operations, Administration and Maintenance OAM
• IEEE 802.1Qat Multiple Stream Reservation Protocol (MSRP)
• IEEE 802.1Qav Forwarding and Queuing Enhancements for Time-Sensitive Streams
• IEEE 801.1Qbb Priority-based Flow Control
• IEEE 802.1Qau Virtual bridged local area networks amendment 13: congestion notification (Draft 2.4)
• IEEE 802.1Qaz Enhanced transmission election for bandwidth sharing between traffic classes (Draft 2.4)
• IEEE 802.1v Protocol-based VLANs
• IEEE 802.1p Ethernet priority with user provisioning and mapping
• IEEE 802.1X Port-based authentication and supplicant support
• IEEE 802.3x Flow control
• IEEE 802.1AB Link Layer Discovery Protocol (LLDP)
• ANSI/TIA-1057 LLDP-Media Endpoint Discovery (MED)
• RFC 768 UDP
• RFC 783 TFTP
• RFC 791 IP
• RFC 792 ICMP
• RFC 793 TCP
• RFC 826 Ethernet ARP
• RFC 894 Transmissions of IP datagrams over Ethernet networks
• RFC 896 Congestion control in IP/TCP networks
• RFC 951 BootP
• RFC 1034 Domain names - concepts and facilities
• RFC 1035 Domain names - implementation and specification
• RFC 1321 Message digest algorithm
• RFC 1534 Interoperation between BootP and DHCP
• RFC 2021 Remote Network Monitoring Management Information base v2
• RFC 2030 Simple Network Time Protocol (SNTP) v4 for IPv4, IPv6, and OSI
• RFC 2131 DHCP Client/Server
• RFC 2132 DHCP options and BootP vendor extension
• RFC 2347 TFTP option extension
• RFC 2348 TFTP block size option
• RFC 2865 RADIUS client
• RFC 2866 RADIUS accounting
• RFC 2868 RADIUS attributes for tunnel protocol support
• RFC 2869 RADIUS Extensions
• RFC 3162 RADIUS and IPv6
• RFC 3164 The BSD syslog protocol
• RFC 3580 IEEE 802.1X RADIUS usage guidelines
• RFC 4541 IGMP Snooping and MLD Snooping
• RFC 5171 Unidirectional Link Detection (UDLD) Protocol
• RFC 5176 Dynamic Authorization Server
• RFC 5424 The Syslog Protocol
• RFC 1027 Using ARP to implement transparent subnet gateways (Proxy ARP)
• RFC 1256 ICMP router discovery messages
• RFC 1757, 2819 RMON MIB
• RFC 1765 OSPF database overflow
• RFC 1812 Requirements for IP version 4 routers
• RFC 1997 BGP Communities Attribute
• RFC 2082 RIP-2 MD5 authentication
• RFC 2131 DHCP relay
• RFC 2328 OSPFv2
• RFC 2370 OSPF Opaque LSA Option
• RFC 2385 Protection of BGP Sessions via the TCP MD5 Signature Option
• RFC 2453 RIP v2
• RFC 2545 BGP-4 Multiprotocol Extensions for IPv6 Inter- Domain Routing
• RFC 2918 Route refresh capability for BGP-4
• RFC 3021 Using 31-Bit Prefixes on IPv4 Point-to-Point Links
• RFC 3046 DHCP/BootP relay
• RFC 3101 The OSPF “not so stubby area” (NSSA) option
• RFC 3137 OSPF stub router advertisement
• RFC 3623 Graceful OSPF restart-
• RFC 3704 Unicast Reverse Path Forwarding (uRPF)
• RFC 3768 Virtual Router Redundancy Protocol (VRRP) version 2
• RFC 5187 OSPFv3 Graceful Restart
• RFC 5340 OSPF for IPv6
• RFC 5549 Advertising IPv4 Network Layer Reachability Information with an IPv6 Next Hop
• RFC 5798 Virtual Router Redundancy Protocol (VRRP) version 3
• RFC 5880 Bidirectional Forwarding Detection
• RFC 5881 BFD for IPv4 and IPv6 (Single Hop)
• RFC 6860 Hiding Transit-Only Networks in OSPF
• RFC 1981 Path MTU for IPv6
• RFC 2460 IPv6 Protocol Specification
• RFC 2464 IPv6 over Ethernet
• RFC 2711 IPv6 Router Alert
• RFC 3056 Connection of IPv6 Domains via IPv4 Clouds
• RFC 3315 Dynamic Host Configuration Protocol for IPv6 (DHCPv6)
• RFC 3484 Default Address Selection for IPv6
• RFC 3493 Basic Socket Interface for IPv6
• RFC 3513 Addressing Architecture for IPv6
• RFC 3542 Advanced Sockets API for IPv6
• RFC 3587 IPv6 Global Unicast Address Format
• RFC 3633 IPv6 Prefix Options for Dynamic Host Configuration Protocol (DHCP) version 6
• RFC 3736 Stateless DHCPv6
• RFC 4213 Basic Transition Mechanisms for IPv6
• RFC 4291 Addressing Architecture for IPv6
• RFC 4443 ICMPv6
• RFC 4861 Neighbor Discovery
• RFC 4862 Stateless Autoconfiguration
• RFC 6164 Using 127-bit IPv6 Prefixes on Inter-router Links
• RFC 6583 Operational Neighbor Discovery Problems
• RFC 854 Telnet
• RFC 855 Telnet Option Specifications
• RFC 1155 SMI v1
• RFC 1157 SNMP
• RFC 1212 Concise MIB definitions
• RFC 1867 HTML/2.0 forms with file upload extensions
• RFC 1901 Community-based SNMP v2
• RFC 1908 Coexistence between SNMP v1 and SNMP v2
• RFC 2068 HTTP/1.1 protocol as updated by draft-ietf-http-v11-spec-rev-03
• RFC 2271 SNMP Framework MIB
• RFC 2295 Transparent Content Negotiation
• RFC 2296 Remote Variant Selection; RSVA/1.0 State Management “Cookies”– draft-ietf-http-state-mgmt-05
• RFC 2576 Coexistence between SNMP v1, v2, and v3
• RFC 2578 SMI v2
• RFC 2579 Textual Conventions for SMI v2
• RFC 2580 Conformance statements for SMI v2
• RFC 2616 HTTP/1.1
• RFC 3410 Introduction and Applicability Statements for Internet Standard Management Framework
• RFC 3411 An Architecture for Describing SNMP Management Frameworks
• RFC 3412 Message Processing and Dispatching for SNMP
• RFC 3413 SNMP v3 Applications
• RFC 3414 User-Based Security Model for SNMP v3
• RFC 3415 View-Based Access Control Model for SNMP
• RFC 3416 Version 2 of the Protocol Operations for SNMP
• RFC 3417 Transport Mappings for SNMP
• RFC 3418 Management Information Base for SNMP
• RFC 6020 A Data Modeling Language for NETCONF
• RFC 6022 YANG Module for NETCONF Monitoring
• RFC 6242 Using the NETCONF Protocol over Secure Shell (SSH)
• RFC 6415 Web Host Metadata
• RFC 6536 NETCONF Access Control Model
• RFC 7223 YANG Data Model for Interface Management
• RFC 7277 YANG Data Model for IP Management
• RFC 7317 YANG Data Model for System Management
• RFC 2246: The TLS Protocol, version 1.0
• RFC 2818: HTTP over TLS
• RFC 3268: AES Cipher Suites for Transport Layer Security SSH 1.5 and 2.0
• RFC 4251: SSH Protocol Architecture
• RFC 4252: SSH Authentication Protocol
• RFC 4253: SSH Transport Layer Protocol
• RFC 4254: SSH Connection Protocol
• RFC 4716: SECSH Public Key File Format
• RFC 4419: Diffie-Hellman Group Exchange For The Ssh Transport Layer Protocol
• RFC 1858 Security Considerations for IP Fragment Filtering
• RFC 2474 Definition of the Differentiated Services Field (DS Field) in the IPv4 and IPv6 headers
• RFC 2475 An architecture for differentiated services
• RFC 2597 Assured forwarding Per Hop Behavior (PHB) group
• RFC 2697 Single-Rate Policing
• RFC 3246 An expedited forwarding PHB
• RFC 3260 New terminology and clarifications for DiffServ
• RFC 1997 BGP Communities Attribute
• RFC 2385 Protection of BGP Sessions via the TCP MD5 Signature Option
• RFC 2545 BGP-4 multiprotocol extensions for IPv6 inter-domain routing
• RFC 2918 Route Refresh Capability for BGP-4
• RFC 4271 A Border Gateway Protocol 4 (BGP-4)
• RFC 4360 BGP Extended Communities Attribute
• RFC 4456 BGP Route Reflection: An Alternative to Full Mesh Internal BGP (IBGP)
• RFC 4486 Subcodes for BGP Cease Notification Message
• RFC 4724 Graceful Restart
• RFC 4760 Multiprotocol Extensions for BGP-4
• RFC 5492 Capabilities Advertisement with BGP-4
• RFC 6793 BGP Support for Four-Octet Autonomous System (AS) Number Space
• RFC 7047 Open vSwitch Database Management Protocol
• ANSI/INCITS Fibre Channel backbone-5 (FC-BB-5) Rev 2.0.0 - FIP Snooping bridge

Физические параметры и параметры окружающей среды

• Максимальная потребляемая мощность - 160 Вт
• Питание:
• Сеть переменного тока: 176-264 В, 50 Гц
• Сеть постоянного тока: 36-72 В
• Варианты питания:
• один источник питания постоянного или переменного тока
• два источника питания постоянного или переменного тока с возможностью горячей замены
• Рабочая температура окружающей среды - От 0 до +45 °С
• Температура хранения - от -40 до +70 °С
• Рабочая влажность - не более 80%
• Вентиляция - Front-to-Back, 4 вентилятора
• Исполнение - 19", 1U
• Размеры (ШxВxГ) - 440х44х425 мм
• Масса (без блоков питания) - 6,2 кг

¹ Значение указано для односторонней передачи
² Маршруты IPv4/IPv6 используют общие аппаратные ресурсы
