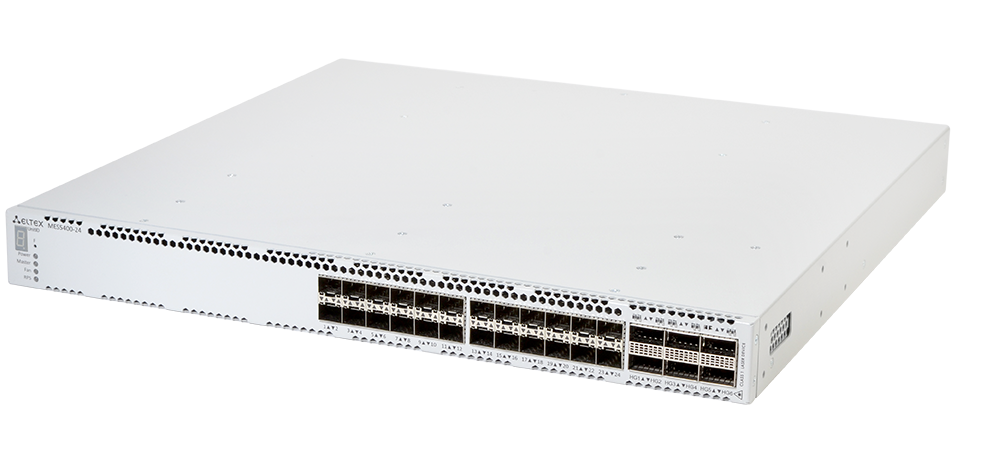

Коммутатор агрегации 10G MES5400-24

Описание
Технические характеристики
Модули и доп. оборудование
Отзывы
Ключевые особенности
  • Высокопроизводительные коммутаторы (до 6,4 Тбит/с)
  • Неблокируемая коммутационная матрица
  • Front-to-Back вентиляция
  • Стекирование до 8 устройств
  • Резервирование источников питания
  • Дублированная система вентиляции
Коммутаторы MES5400-24 — это высокопроизводительные устройства, оснащенные интерфейсами 40GBASE-R и 100GBASE-R и предназначенные для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.

Порты коммутаторов поддерживают работу на скоростях 1 Гбит/с (SFP), 10 Гбит/с (SFP+), 40 Гбит/с (QSFP+) и 100 Гбит/с (QSFP28). Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальной нагрузке, сохраняя при этом минимальные и предсказуемые задержки для всех типов трафика. Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.

Надежность коммутаторов обеспечена за счет резервирования источников питания и системы охлаждения и развитой системы мониторинга аппаратной части устройств. Коммутаторы имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойное функционирование сети оператора.

В устройствах реализована поддержка технологии EVPN/VXLAN, позволяющей создавать сети с простой, высокопроизводительной и масштабируемой архитектурой для центров обработки данных.
Интерфейсы
  • 10/100/1000BASE-T (OOB) - 1
  • 1000BASE-X (SFP)/10GBASE-R (SFP+) - 24
  • 40GBASE-R (QSFP+)/100GBASE-R (QSFP28) - 6
  • USB 2.0 - 1
  • Консольный порт RS-232 (RJ-45) - 1
Общие параметры
  • Пакетный процессор - Marvell 98CX8405
  • Пропускная способность - 1,68 Тбит/с
  • Производительность на пакетах длиной 64 байта - 1050 MPPS
  • Объем буферной памяти - 12 Мбайт
  • Объём ОЗУ (DDR3) - 1 Гбайт
  • Объём ПЗУ (NAND Flash) - 1 Гбайт
  • Таблица MAC-адресов1 - 64K
  • Таблица VLAN -4K
  • Количество L2 Multicast-групп - 4K
  • Количество ARP-записей - 64K
  • Размер таблицы маршрутизации - 32K IPv4, 16K IPv6
  • Объем TCAM для обработки трафика - 6K x 30B
  • Link Aggregation Groups (LAG) - 32, до 8 портов в одном LAG
  • Качество обслуживания QoS - 8 выходных очередей для каждого порта
  • Размер Jumbo-фреймов - 10240 байт
  • Стекирование - до 8 устройств
Функции интерфейсов
  • Защита от блокировки очереди (HOL)
  • Поддержка обратного давления (Back pressure)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (Port Mirroring)
  • Стекирование
Функции при работе с МAC-адресами
  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Регулируемое время хранения MAC-адресов
  • Статические MAC-адреса (Static MAC Entries)
  • Логирование событий MAC Flapping
Поддержка VLAN
  • Поддержка Voice VLAN
  • Поддержка IEEE 802.1Q
  • Поддержка Q-in-Q
  • Поддержка Selective Q-in-Q
  • Поддержка GVRP
Функции L2 Multicast
  • Поддержка профилей Multicast
  • Поддержка статических Multicast-групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP Snooping Fast Leave на основе хоста/порта
  • Поддержка авторизации IGMP через RADIUS
  • Поддержка MLD Snooping v1,2
  • Поддержка IGMP Querier
Функции L2
  • Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
  • Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
  • Поддержка Spanning Tree Fast Link option
  • Поддержка STP Root Guard
  • Поддержка BPDU Filtering
  • Поддержка STP BPDU Guard
  • Поддержка Looback Detection (LBD)
  • Поддержка ERPS (G.8032v2)
  • Поддержка PVSTP+
  • Поддержка RPVSTP+
Функции L3
  • Статические маршруты
  • Протоколы динамической маршрутизации RIP, OSPFv2, OSPFv3, BGP, IS-IS
  • Address Resolution Protocol (ARP)
  • Поддержка протокола VRRP
  • Протоколы динамической маршрутизации мультикаста PIM SM, IGMP Proxy
  • Поддержка протокола BFD
  • Поддержка функции IP Unnumbered
Технология EVPN/VXLAN
  • Поддержка сервисов L2VPN2
  • Поддержка сервисов L3VPN3
  • Поддержка технологии VRF lite3
Функции Link Aggregation
  • Создание групп LAG
  • Объединение каналов с использованием LACP
  • Поддержка LAG Balancing Algorithm
  • Поддержка Multi-Switch Link Aggregation Group (MLAG) Поддержка IPv6
  • Функциональность IРv6 Host
  • Совместное использование IРv6, IРv4
Сервисные функции
  • Диагностика оптического трансивера
  • Green Ethernet
Функции обеспечения безопасности
  • DHCP Snooping
  • Опция 82 протокола DHCP
  • IP Source Guard
  • Dynamic ARP Inspection
  • Поддержка sFlow
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
  • Проверка подлинности основе IEEE 802.1x
  • Guest VLAN
  • Система предотвращения DoS-атак
  • Сегментация трафика
  • Фильтрация DHCP-клиентов
  • Предотвращение атак BPDU
  • Фильтрация NetBIOS/NetBEUI
Списки управления доступом ACL
  • L2-L3-L4 ACL (Access Control List)
  • Поддержка Time-Based ACL
  • IРv6 ACL
  • ACL на основе:
    • Порта коммутатора
    • Приоритета IEEE 802.1p
    • VLAN ID
    • EtherType
    • DSCP
    • Типа IP-протокола
    • Номера порта TCP/UDP
Основные функции управления
  • Загрузка и выгрузка конфигурации и ПО по TFTP
  • Протокол SNMP
  • Интерфейс командной строки (CLI)
  • Web-интерфейс
  • Syslog
  • SNTP (Simple Network Time Protocol)
  • Traceroute
  • LLDP (IEEE 802.1ab)
  • Управление доступом к коммутатору – уровни привилегий для пользователей
  • Списки контроля доступа (Management ACL)
  • Блокировка интерфейса управления
  • Локальная аутентификация
  • Фильтрация IP-адресов для SNMP
  • Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control System)
  • Сервер SSH
  • Сервер Telnet
  • Поддержка SSL
  • Поддержка макрокоманд
  • Журналирование вводимых команд
  • Системный журнал
  • Автоматическая настройка по DHCP
  • DHCP Relay (Поддержка Ipv4)
  • DHCP Option 12
  • Flash File System
  • Команды отладки
  • Механизм ограничения трафика в сторону CPU
  • Шифрование паролей
  • Восстановление пароля
  • Ping (IPv4/IPv6)
Функции мониторинга
  • Статистика интерфейсов
  • Удаленный мониторинг RMON/SMON
  • Мониторинг загрузки CPU по задачам и типу трафика
  • Мониторинг температуры
  • Мониторинг TCAM
  • Поддержка IPFIX
Основные функции качества обслуживания (QoS) и ограничение скорости
  • Статистика QoS
  • Ограничение скорости на портах (Shaping, Policing)
  • Поддержка класса обслуживания IEEE 802.1р
  • Защита от широковещательного «шторма»
  • Управление полосой пропускания
  • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
  • Три цвета маркировки
  • Классификация трафика на основании ACL
MIB
  • RFC 1212 Concise MIB Definitions
  • RFC 1213 MIB II
  • RFC 1215 MIB Traps Convention
  • RFC 1493, 4188 Bridge MIB
  • RFC 1157, 2571-2576 SNMP MIB
  • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
  • RFC 271, 1757, 2819 RMON MIB
  • RFC 2465 IPv6 MIB
  • RFC 2466 ICMPv6 MIB
  • RFC 2737 Entity MIB
  • RFC 4293 IPv6 SNMP Mgmt Interface MIB
  • Private MIB
  • RFC 3289 DIFFSERV MIB
  • RFC 2021 RMONv2 MIB
  • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
  • RFC 2668 IEEE 802.3 MAU MIB
  • RFC 2674, 4363 IEEE 802.1p MIB
  • RFC 2233, 2863 IF MIB
  • RFC 2618 RADIUS Authentication Client MIB
  • RFC 4022 MIB для TCP
  • RFC 4113 MIB для UDP
  • RFC 3298 MIB для Diffserv
  • RFC 2620 RADIUS Accounting Client MIB
  • RFC 2925 Ping & Traceroute MIB
  • RFC 768 UDP
  • RFC 791 IP
  • RFC 792 ICMPv4
  • RFC 2463, 4443 ICMPv6
  • RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
  • RFC 793 TCP
  • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
  • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
  • RFC 2571-2574 SNMP
  • RFC 826 ARP
Физические характеристики
  • Питание
    • сеть переменного тока: 176–240 В, 50–60 Гц
    • сеть постоянного тока: 36–72 В
  • Варианты питания:
    • один источник питания постоянного или переменного тока
    • два источника питания постоянного или переменного тока, с возможностью горячей замены
  • Потребляемая мощность - не более 145 Вт
  • Рабочая температура окружающей среды - от 0 до +45°С
  • Температура хранения - от -50 до +70°С
  • Рабочая влажность - не более 80%
  • Вентиляция - Front-to-Back, 4 вентилятора
  • Размеры (Ш x В x Г) - 440 х 44 х 425 мм

1Для каждого хоста в ARP-таблице создается дополнительная запись в MAC-таблице.
2Реализация запланирована в 1Q22
3Реализация запланирована в 2Q22
Дополнительные модули (не входят в базовую комплектацию)
PM160-220/12 Модуль питания PM160-220/12, 220V AC, 160W
PM160-48/12 Модуль питания PM160-48/12, 48V DC, 100W


  SFP-модули (не входят в базовую комплектацию)

1 волокно

Part Number
 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS3 / FH-SB5312CDS3

 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL3 / FH-SB5312CDL3

 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS20 / FH-SB5312CDS20

SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL20 / FH-SB5312CDL20
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL

FH-SB3512IDS20 / FH-SB5312IDS20

SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL40 / FH-SB5312CDL40

SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS40 / FH-SB5312CDS40

SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SB4512CDL80 / FH-SB5412CDL80

SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM

FH-SB4512CDS80 / FH-SB5412CDS80

SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SB4512CDL120 / FH-SB5412CDL120

SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM

FH-SB4512CDS120 / FH-SB5412CDS120

SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM

FH-SB4512CDL160 / FH-SB5412CDL160

 2 волокна
SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm,  LC,  DDM

FH-S8512CDL05

SFP 1,25 GE модуль 2км, ММ, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL2

SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL20
SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL40

SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL80

SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL120

SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL160

SFP+
 1 волокно
SFP+ 10GE модуль 3 км, SM, 1 волокно, комплект TX/RX 1290/1310 LC, DDM

FH-SPB311TCDL3 / FH-SPB191TCDL3

SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

FH-SPB231TCDL20 / FH-SPB321TCDL20

SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

FH-SPB231TCDL40 / FH-SPB321TCDL40

SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

FH-SPB231TCDL60 / FH-SPB321TCDL60

SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SPB451TCDL80 / FH-SPB541TCDL80

SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SPB451TCDL100 / FH-SPB541TCDL100

 2 волокна
SFP+ 10GE модуль, 0.3 км, MM, 2 волокна, 850 nm, LC, DDM

FH-SP851TCDL03

SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-SP311TCDL20

SFP+ 10GE модуль, 40 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-SP551TCDL40

SFP+ 10GE модуль, 80 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-SP551TCDL80

SFP+ 10GE модуль, 100 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-SP551TCDL100

SFP/SFP+ трансиверы с интерфейсом RJ-45
SFP трансивер 10/100/1000 BASE-T

FH-ST2

SFP+ трансивер 10GBASE-Т

FH-10SFP-T
SFP+ Direct Attach Cable
SFP+ Direct attach cable, 10G, 1m

FH-DP1T30SS01

SFP+ Direct attach cable, 10G, 2m FH-DP1T30SS02

SFP+ Direct attach cable, 10G, 3m

FH-DP1T30SS03

SFP+ Direct attach cable, 10G, 5m

FH-DP1T30SS05
QSFP Direct Attach Cable

QSFP Direct attach active cable, 1m

FH-DA4T30QQ01
QSFP Direct attach passive cable, 1m

FH-DP4T30QQ01

QSFP+ to 4хSFP+ Direct attach passive cable, 1m

FH-DP4T30QS01

QSFP+ to QSFP+ AOC Cable active 7m

FH-A40M2QQ07

 QSFP
QSFP+ 40G ММ 100M

FH-QSFP4TCDM01

MPO CABLE patch cord UPC/UPC 2m Female (для QSFP+ 40G 100M)

NS-MPO12-MPO12-A3

QSFP+ 40G модуль, 10 км, SM, 2 волокна,
1270 nm/1290 nm/1310 nm/1330 nm,  LC,  DDM

FH-QSFP4TCDL10

 QSFP28 100G
QSFP28 100G Direct attach cable, 100G, 1m. 30AWG

FH-DP10T30QQ01

QSFP28 to QSFP28  100G  DAC CABLE  2M

FH--DP10T30QQ02

QSFP28 to QSFP28  100G  DAC CABLE  3M

 FH--DP10T30QQ03

QSFP28 to QSFP28  100G  AOC  OM3  5M

FH-A100M3QQ05

QSFP28 100G 1310nm  LR4  LC  DDM

FH-Q28LLR4CDL10

QSFP28  100G SR4  MPO 100M

FH-Q28SR4CDM01

QSFP28 100G CWDM4 2KM

FH-Q28CWDM4CDL2

QSFP28 100G  ER4   30-40KM

FH-Q28LER4CDL30
