Контрактное производство электронных устройств.

Требования к комплектности [Контрактное производство]
Презентация [Контрактное производсво]

Компания ЭлтексАлатау предлагает своим заказчикам полный цикл серийного производства электронных изделий.
Компания производит качественный автоматический поверхностный (SMD от surface mounted device — прибор, монтируемый на поверхностьлибо комбинированный (автоматический+ручной) монтаж электронных плат для различных приборов и устройств.

Линия
SMD-монтажа включает в себя:

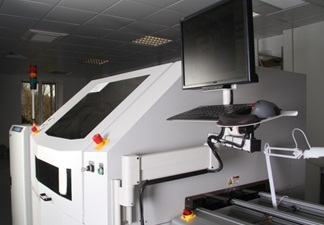

• Принтер трафаретной печати MPM MOMENTUM (США):
  1. Служит для нанесения паяльной пасты (припоя) на печатные платы;
  2. Время цикла печати: 16,5 с;
  3. Максимальный размер печатной платы: 500х420мм;
  4. Принтер имеет 2D инспекцию нанесения пасты
Локализация бизнеса в Казахстане. Контрактное производство электронных схем.

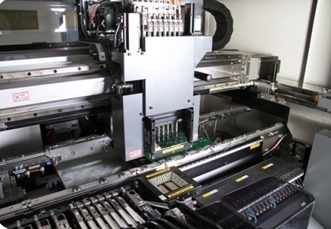

  • Автоматический установщик SMD-компонентов Assembleon MG1-R (Япония):

  1. Установщик производит установку (монтаж) электронных компонентов (резисторы, конденсаторы, транзисторы, микросхемы и т.д.) на печатные платы;
  2. Максимальная производительность автомата 24000 компонентов в час;
  3. Точность установки компонентов 35 мкм;
  4. Установщик оснащен 8-ю головками захвата-установки компонентов;
  5. Установщик способен работать с самыми разными компонентами - от чип-компонентов (1 мм х 0,5 мм) до больших разъемов (45 мм х 100 мм), QFP с малым шагом выводов, BGA;
  6. Программа установки генерируется с использованием стандартных CAD-данных.
Локализация бизнеса в Казахстане. Контрактное производство электронных схем.

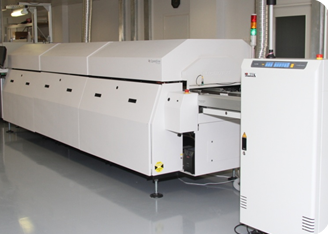

• Печь фирмы SPEEDLINE OMNIMAX (США):

  1. В печи происходит качественная пайка изделий при монтаже с двух сторон печатной платы;
  2. 4 зоны предварительного прогрева паяльной пасты (припоя), 4 зоны оплавления пасты, 4 зоны охлаждения печатной платы;
Локализация бизнеса в Казахстане. Контрактное производство электронных схем.

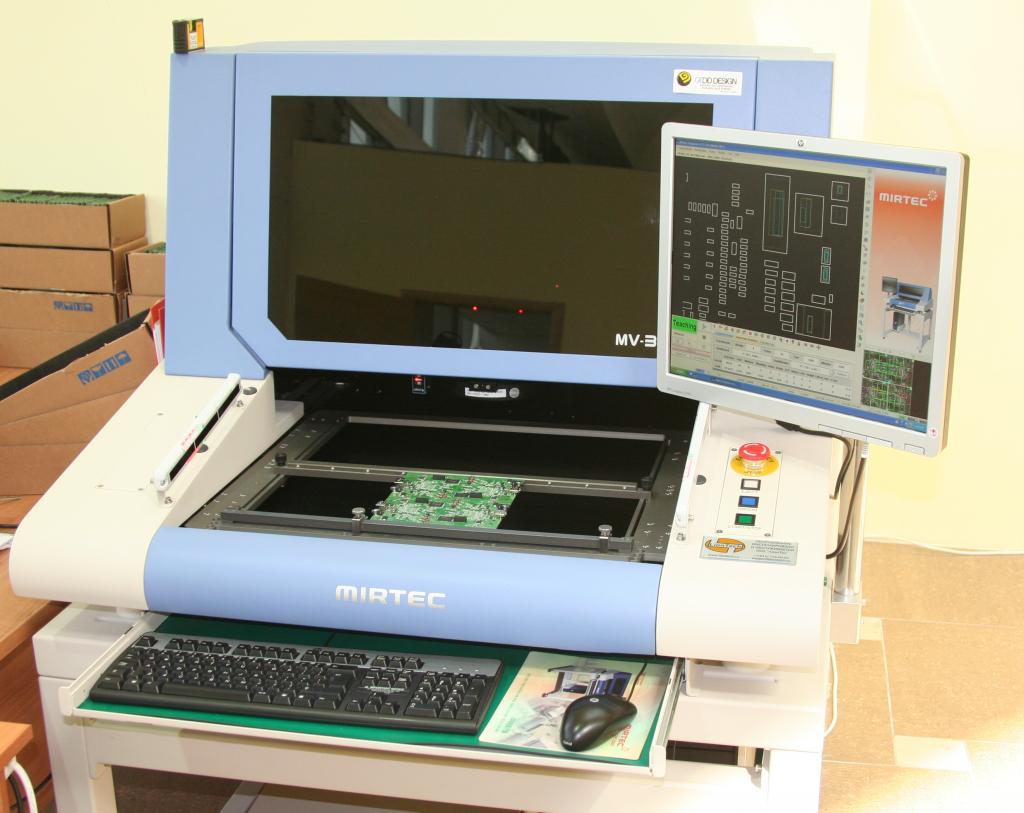

•  Автомат оптической инспекции Mirtec MV-03 (Южная Корея):

Проводится финишная инспекция печатных узлов, инспектор оснащен интеллектуальной системой технического зрения  (оптические камеры, светодиодная подсветка), позволяет многократно повысить возможности по контролю проведенного монтажа по сравнению с ручной инспекцией.

Локализация бизнеса в Казахстане. Контрактное производство электронных схем.

• Автоматическая моющая установка Riebesam (Германия)


Отмывка печатных узлов в струйных системах с применением водных растворов промывочных жидкостей в соответствии с требованием международных стандартов IPC.

Ресурсы и возможности компании:

• Линия SMD-монтажа;
 Объемный монтаж;
 Тестирование;
 Корпусирование;
 Упаковка;
 Сервисная поддержка и ремонт

Локализация производства в Казахстане

Технологические возможности и сроки:

1. Поверхностный монтаж (SMD) - до 30 000 компонентов/час;
2. Визуальный контроль - до 1000 плат/смена;
3. Ручной монтаж - до 1000 плат/смена;
4. Настройка - до 1000 плат/смена;
5. Тестирование - до 1000 плат/смена;
6. Обеспечение заказов комплектующими и технологическими материалами - 3-4 месяца

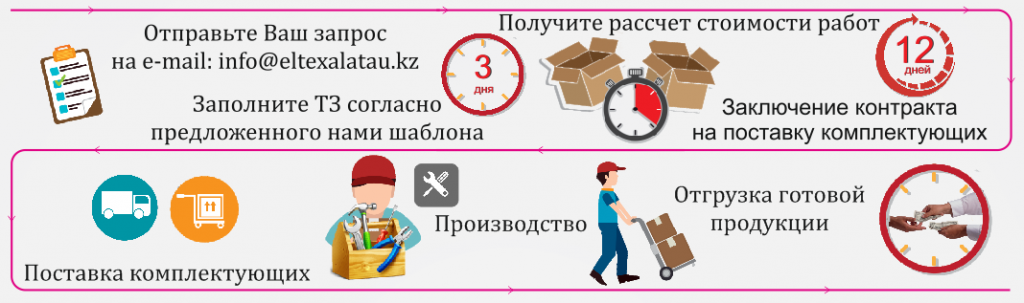

Для предварительной оценки стоимости монтажа вы можете направить заявку
либо связаться по телефону:
+7 (727) 320-18-38, +7 (727) 320-18-53
Контактное лицо: Ким Роман Станиславович
