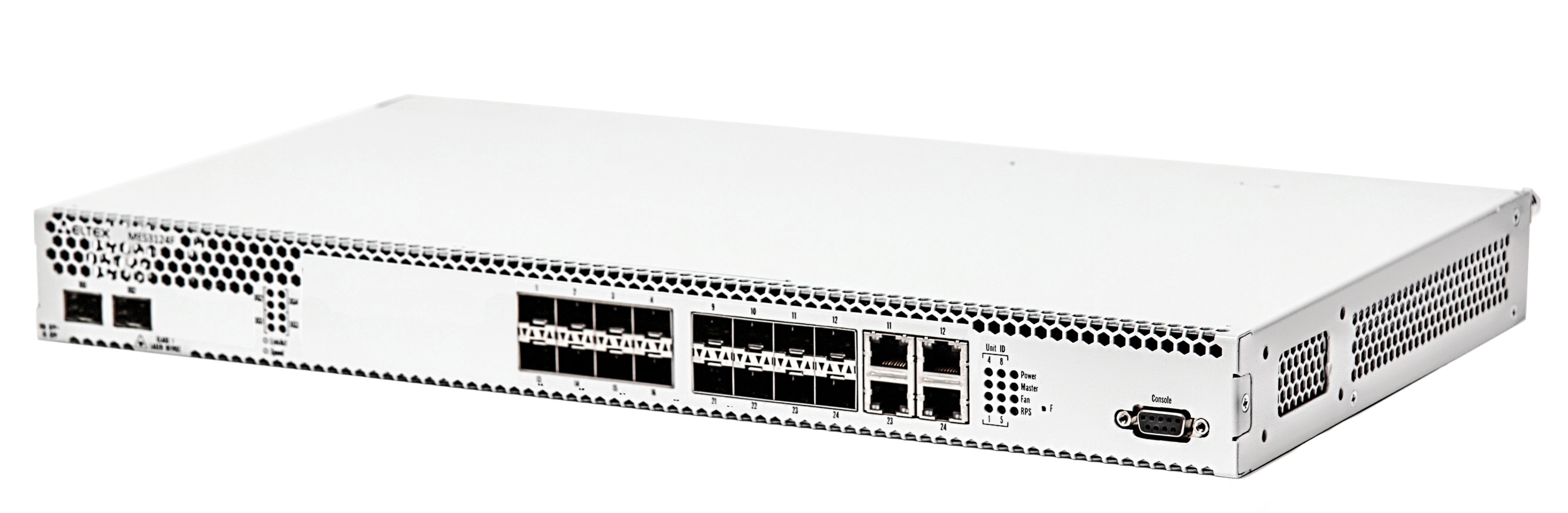

Коммутатор агрегации MES3116F

Описание
Технические характеристики
Отзывы
Коммутаторы агрегации уровня L3 имеют значительный запас по производительности благодаря универсальным интерфейсам, работающим на скорости 10Гбит/с или 1Гбит/с.

Отличительные черты коммутаторов MES - развитые функции L2, поддержка статической маршрутизации, динамической маршрутизации, наличие 2 интерфейсов 10Гбит/с (SFP+), возможность объединения в стек до 8 устройств, резервирование источников питания с возможностью горячей замены.

Ключевые особенности:
  • высокая производительность
  • поддержка стекирования
  • до 4 портов 10G  в базовой конфигурации
  • резервирование источников питания с возможностью горячей замены
  • расширенные функции L2
  • поддержка функций L3
  • Front-to-back вентиляция
Поддержка протокола быстрой сходимости EAPS позволяет получить время сходимости оптического кольца менее 200 мс, что обеспечивает беспрерывное предоставление сервисов.

Коммутаторы поддерживают использование двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей замены модулей питания.


Производительность

  • Производительность - 72 Гбит/c
  • Таблица MAC-адресов - 16k
  • Количество активных VLAN - 4k
  • Таблица ACL - 2k
  • Размер Jumbo-фрейма - 10k

Интерфейсы

  • 12 портов 100/1000 Base-X (SFP)
  • 4 комбо-порта 10/100/1000 Base-T/1000 Base-X (SFP)
  • 2 порта 10G Base-R/1000Base-X(SFP+/SFP)
  • Консольный порт RS-232

Функции интерфейсов

  • Защита от блокировки очереди (HOL)
  • Поддержка обратного давления (Back pressure)
  • Поддержка MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo frames)
  • Управление потоком (IEEE 802.3X)

Функции при работе с МAC-адресами

  • Таблица MAC-адресов 16K
  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC MulticastSupport)
  • Регулируемое время хранения MAC-адресов
  • Статические записи MAC (Static MAC Entries)

Функции L2

  • Функция Multicast (IGMP Snooping)
  • MLD Snooping
  • Поддержка профилей Multicast
  • Поддержка IGMP snooping fast leave
  • Поддержка IGMP snooping host-based fast leave
  • Защита от широковещательного «шторма»
  • Зеркалирование портов (Port Mirroring)
  • Изоляция портов (Protected ports)
  • Private VLAN Edge
  • Private VLAN (light version)
  • Поддержка протокола STP (Spanning Tree Protocol)
  • Поддержка 32 независимых STP процессов
  • Поддержка протокола RSTP (Rapid spaning tree protocol)
  • Поддержка протокола MSTP (Multiple STP)
  • Поддержка Ethernet Automatic Protection Switching (EAPS)
  • Поддержка VLAN
  • Поддержка GVRP (GARP VLAN)
  • Поддержка VLAN на базе портов (Port-Based VLAN)
  • Поддержка 802.1Q
  • Super VLAN1
  • Selective Q-in-Q
  • Объединение каналов с использованием LACP
  • Создание групп LAG
  • Поддержка Auto Voice VLAN
  • IGMP Proxy
  • Функция Loopback Detection
  • Поддержка Ethernet OAM
  • Поддержка ULDP (протокол обнаружения однонаправленных связей)
  • Поддержка Ethernet CFM
  • Поддержка ERPS G.8032v2

Функции L3

  • Количество IP-интерфейсов: 512
  • до 12 К записей маршрутизации устройств с использованием протоколов IPv4/v6
  • до 12K для маршрутов IPv4
  • до 3K для маршрутов IPv6
  • Клиенты BootP и DHCP(Dynamic Host Configuration Protocol)
  • Статические IP-маршруты
  • Динамическая маршрутизация RIPv2
  • Поддержка ARP (Address Resolution Protocol), ARP Proxy
  • Динамическая маршрутизация OSPFv2
  • Поддержка VRRP

Функции обеспечения безопасности

  • DHCP snooping
  • Опция 82 протокола DHCP
  • UDP Relay, DHCP Relay
  • IP Source address guard
  • Dynamic ARP Inspection (Protection)
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
  • Проверка подлинности по портам на основе 802.1x
  • SSL v1/v2/v3
  • Защита от атак BPDU
  • PPPoE Intermediate agent

Многоадресная рассылка

  • до 1K широковещательных групп
  • PIM-SM1

AAA

  • Управление доступом на основе Web (WAC)
    • Управление доступом на основе порта
    • Управление доступом на основе хоста
    • Динамическое назначение VLAN
  • Управление доступом на основе MAC-адресов (MAC)
    • Управление доступом на основе порта
    • Управление доступом на основе хоста
    • Динамическое назначение VLAN
  • Guest VLAN

ACL (Списки управления доступом)

  • до 2048 правил
  • L2-L3-L4 ACL (Access Control List)
    • Time-Based ACL
    • ACL на основе
    • Очередей приоритетов 802.1p
    • VLAN ID
    • MAC-адресов
    • Типа кадра
    • IPv4/v6-адрес
    • DSCP
    • Типа протокола
    • Номера порта TCP/UDP
    • Класса трафикаIPv6
    • Метки потока IPv6
    • Содержимого пакетов, определяемых пользователем
  • Cтатистика ACL1

Основные функции качества обслуживания (QoS)

  • Поддержка до 8 приоритетных очередей
  • Поддержка класса обслуживания 802.1p (CoS)
  • Поддержка приоритетов на основе DSCP
  • 802.1p Class of Service
    • Обработка очередей
    • Режим Strict
    • Режим Weighted Round Robin (WRR)
    • Режим Strict +WRR
  • CoS на основе
    • Порта коммутатора
    • VLAN ID
    • MAC-адрес
    • IPv4/v6-адреса
    • Типа протокола
    • Класса трафика IPv6
    • Метки потока IPv6
    • Номера порта TCP/UDP
    • Содержимого пакетов, определяемых пользователем
    • Метка приоритета 802.1p
    • Метка TOS/DSCP
    • Управление полосой пропускания
    • Статистика потока
    • Управление полосой пропускания
    • На основе портов (Ingress/Egress, минимум – 64Кбит/с)
    • На основе потока (Ingress, минимум – 64 Кбит/с)
    • Time-based QoS

ОАМ

  • 802.3ah Ethernet Link OAM
  • Dying Gasp
  • 802.1ag Connectivity Fault Management (CFM)
  • 802.3ah Unidirectional LinkDetection (DULD)

Основные функции управления

  • Web-интерфейс
  • Загрузка и выгрузка файла настройки по TFTP
  • Удаленный мониторинг (RMON)
  • Протокол SNMP
  • Интерфейс командной строки(CLI)
  • Syslog
  • SNTP (Simple Network Time Protocol)
  • Traceroute
  • Управление контролируемым доступом – уровни привилегий
  • Блокировка интерфейса управления
  • Локальная аутентификация
  • Фильтрация IP-адресов для SNMP
  • Клиент RADIUS TACACS+
  • Сервер SSH
  • Поддержка макро-команд
  • СерверTelnet
  • Клиент Telnet
  • ZModem
  • System Log
  • sFlow
  • LLDP
  • BootP/DHCP-клиент
  • Автонастройка DHCP
  • DHCP Relay
  • DHCP Relay Option 60; 61
  • DHCP Relay Option 82
  • DHCP-сервер
  • Команды отладки
  • Сервер FTP

Сервисные функции

  • Виртуальное тестирование кабеля (VCT)
  • Диагностика оптического трансивера
  • Регулирование скорости вращения вентиляторов
  • Green Ethernet

Функции мониторинга

  • Статистика интерфейсов
  • Удаленный мониторинг RMON/SMON
  • Поддержка механизма утилизации CPU
  • Мониторинг CPU
  • Мониторинг температуры
  • Мониторинг TCAM

Стандарты MIB/IETF

  • RFC1213 MIB-II
  • RFC1493 Bridge MIB
  • RFC1907 SNMPv2 MIB
  • RFC2571~2576 SNMP MIB
  • RFC1271, 2819 RMON MIB
  • RFC2021 RMON v2 MIB
  • RFC2665 Ether-like MIB
  • RFC2668 MAU MIB
  • RFC2674 802.1p MIB
  • RFC2233, 2863 IF MIB
  • RFC2618 RADIUS Authentication Client MIB
  • RFC1724 RIP v2 MIB
  • RFC1850 OSPF v2 MIB
  • RFC2096 IP Forwarding Table MIB (CIDR)
  • RFC2787 VRRP MIB
  • RFC2932 IPv4 Multicast Routing MIB
  • RFC2934 PIM MIB for IPv41
  • RFC2620 RADIUS Accounting Client MIB
  • RFC2933 IGMP MIB
  • RFC783 TFTP
  • RFC 791 IP
  • RFC 792 ICMP
  • RFC 793 TCP
  • RFC 826 ARP
  • RFC854 Telnet
  • RFC951, 1542 BootP
  • RFC2068 HTTP
  • RFC2138 RADIUS
  • RFC2139 RADIUS Accounting
  • RFC1492 TACACS
  • RFC3176 sFlow
  • RFC2598 DiffServ Expedited Forwarding

Технические характеристики

  • Питание – 220В AC, 50Гц / 48В DC
  • Максимальная потребляемая мощность – не более 50 Вт
  • Рабочая температура окружающей среды – от -10° до +45° С
  • Температура хранения – от -40° до +70° С
  • Рабочая влажность – не более 80%
  • Вентиляция – 4 вентилятора
  • Размеры – 430x44x265мм, исполнение 19'’, типоразмер 1U
1 Не поддерживается в текущей версии ПО
