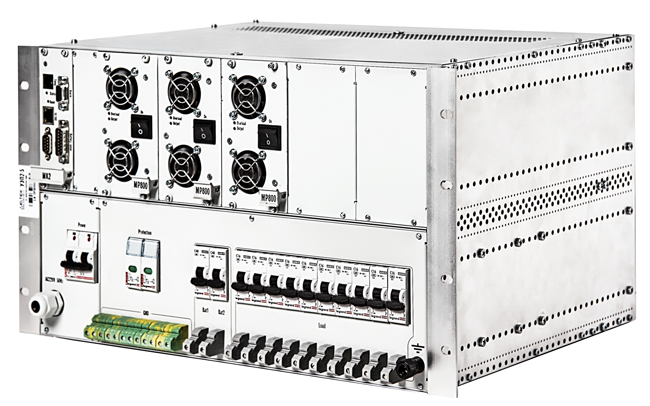

Устройство электропитания УЭП2-5
Устройство электропитания УЭП2-5 предназначено для обеспечения электропитанием телекоммуникационного оборудования производства предприятия «Элтекс» или других производителей с номинальным входным напряжением 48 В или 60 В постоянного тока и мощностью до 4 кВт, а также – для заряда аккумуляторной батареи
Электропитание УЭП осуществляется от однофазной сети переменного тока с номинальным напряжением 220 В с допустимым отклонением +10/-20 % и частотой 50±2,5 Гц.
В состав УЭП входят:
- модули питания МП800, до 5-ти модулей;
- модуль контроллера MK2;
- несущее шасси.
Модуль управления представляет собой микропроцессорное устройство для реализации функций оптимального распределения нагрузки между модулями питания, а также контроля следующих параметров УЭП:
- выходное напряжение УЭП;
- напряжение на аккумуляторной батарее;
- ток нагрузки;
- ток заряда батареи;
- выходной ток каждого модуля питания;
- напряжение на каждой батарее двух групп АКБ;
- выходное напряжение;
- температура в помещении.
Модуль контроллера может подключаться в IP-сеть при помощи стандартного Ethernet-коннектора, находящегося на передней панели модуля. При этом конфигурирование и мониторинг УЭП возможны при помощи web-интерфейса, CLI по Telnet, SNMP. При отсутствии IP-сети модуль контроллера может подключаться к станции МС240 через СОМ–порт. Это позволяет осуществлять дистанционный контроль и задание режимов работы УЭП из ЦТЭ.
В режиме дистанционного контроля возможно получение информации о наличии входного первичного напряжения 220 В, о напряжении на батарее, токах нагрузки и заряда батареи, выходных токах модулей питания. Возможно дистанционное задание напряжения на батарее и максимального тока заряда батареи. В модуле управления предусмотрена релейная сигнализация состояния УЭП «сухими контактами».
В УЭП имеется защита выходных цепей устройства от коротких замыканий на выходе любого из выпрямителей и на любом выводе для подключения к нагрузке или батарее. Предусмотрено подключение двух линий нагрузки. УЭП комплектуется устройством защиты батарей от глубокого разряда РТБ1-20.
Технические характеристики:
| Тип блока | 19", 6U |
| Макс. количество модулей МП800 в блоке | 5 |
| Максимальная мощность, кВт | 4 |
| Входное напряжение | переменное 220В ± 20 % |
| Диапазон изменения выходного напряжения | -43...-58 В или -55...-72 В; |
| Максимальный выходной ток (3 МП) | до 65 А |
| Нестабильность выходного напряжения | не более 1% |
| Коэффициент полезного действия | не менее 0,85 |
| Размеры | 482*372*268 мм |
| Наименование | Обозначение |
| Каркас 19” стоечный 6U, установка до 5 модулей МП800, 60В | Каркас УЭП2-5 |
| Каркас 19” стоечный 6U, установка до 5 модулей МП800, 48В | Каркас УЭП2-5 |
| Модуль блока питания, 800 Вт | МП800 |
| Модуль контроллера | MK2
|
