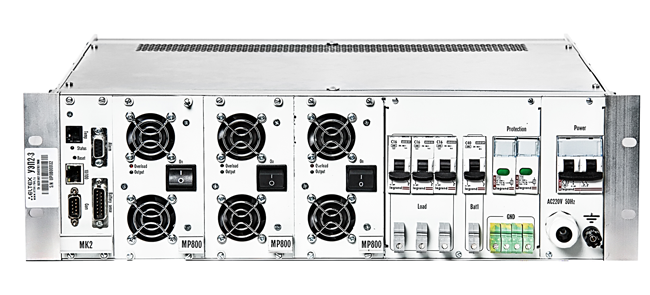

Устройство электропитания УЭП2-3 предназначено для обеспечения электропитанием телекоммуникационного оборудования производства предприятия «Элтекс» или других производителей с номинальным входным напряжением 48 В или 60 В постоянного тока и мощностью до 2,4 кВт, а также – для заряда аккумуляторной батареи.

Электропитание УЭП осуществляется от однофазной сети переменного тока с номинальным напряжением 220 В с допустимым отклонением ±20 % и частотой 50±2,5 Гц.


В состав УЭП входят:

  • модули питания МП800, до 3-х модулей;
  • модуль контроллера MK2;
  • несущее шасси.

Модуль питания представляет собой преобразователь из 220 В переменного тока в 43-69 В постоянного, с максимальной выходной мощностью до 800 Вт, с возможностью дистанционного управления выходным напряжением. Все модули питания работают на общую выходную шину. Установку выходного напряжения и контроль за параметрами УЭП осуществляет модуль контроллера (МК).

Модуль управления представляет собой микропроцессорное устройство для реализации функций оптимального распределения нагрузки между модулями питания, а также контроля следующих параметров УЭП:

  • выходное напряжение УЭП;
  • напряжение на аккумуляторной батарее;
  • ток нагрузки;
  • ток заряда батареи;
  • выходной ток каждого модуля питания;
  • напряжение на каждой батарее двух групп АКБ;
  • выходное напряжение;
  • температура в помещении.

Модуль контроллера может подключаться в IP-сеть при помощи стандартного Ethernet-коннектора, находящегося на передней панели модуля. При этом конфигурирование и мониторинг УЭП возможны при помощи web-интерфейса, CLI по Telnet, SNMP. При отсутствии IP-сети модуль контроллера может подключаться к станции МС240 через СОМ–порт. Это позволяет осуществлять дистанционный контроль и задание режимов работы УЭП из ЦТЭ.

В режиме дистанционного контроля возможно получение информации о наличии входного первичного напряжения 220 В, о напряжении на батарее, токах нагрузки и заряда батареи, выходных токах модулей питания. Возможно дистанционное задание напряжения на батарее и максимального тока заряда батареи. В модуле управления предусмотрена релейная сигнализация состояния УЭП «сухими контактами».

В УЭП имеется защита выходных цепей устройства от коротких замыканий на выходе любого из выпрямителей и на любом выводе для подключения к нагрузке или батарее. Предусмотрено подключение двух линий нагрузки.УЭП комплектуется устройством защиты батарей от глубокого разряда РТБ1-20.

Технические характеристики:

Тип блока19", 3U
Макс. количество модулей МП800 в блоке3
Максимальная мощность, кВт2,4
Входное напряжениепеременное 220В ± 20 %
Диапазон изменения выходного напряжения-43...-58 В или -55...-72 В;
Максимальный выходной ток (3 МП)до 39 А
Нестабильность выходного напряженияне более 1%
Коэффициент полезного действияне менее 0,85
Размеры482*372*134 мм
НаименованиеОбозначение
Каркас 19” стоечный 3U, установка до 3-х модулей МП800, 60ВКаркас УЭП2-3
Каркас 19” стоечный 3U, установка до 3-х модулей МП800, 48ВКаркас УЭП2-3
Модуль блока питания, 800 ВтМП800
Модуль контроллераMK2
