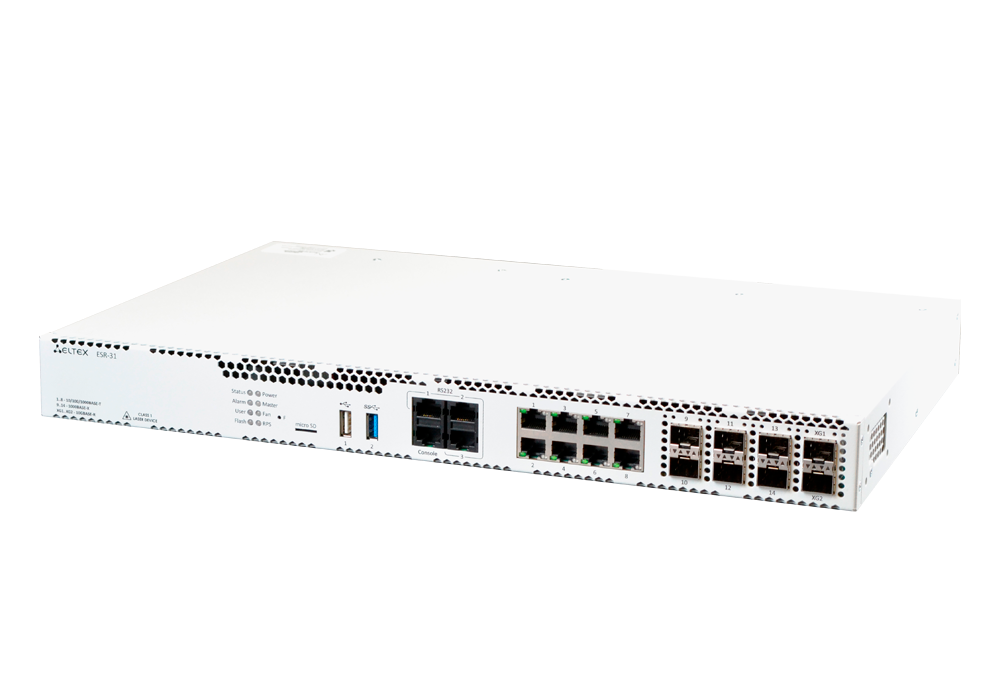

Сервисный маршрутизатор ESR-31

• Маршрутизация данных
• Аппаратное ускорение обработки данных
• Многопротокольная коммутация по меткам (MPLS)
• Построение защищенного периметра сети (NAT, Firewall)
• Мониторинг и предотвращение сетевых атак (IPS/IDS)
• Мониторинг качества обслуживания (SLA)
• Фильтрация сетевых данных по различным критериям (включая фильтрацию по приложениям)
• Организация защищенных сетевых туннелей между филиалами компаний
• Удаленное подключение сотрудников к офису
• Управление и распределение ширины Интернет-канала в офисе посредством QoS
• Организация резервного соединения (проводное или посредством 3G/LTE-модема)
• Терминирование клиентов и ограничений по полосе пропускания BRAS (IPoE)

ESR-31 — сервисный маршрутизатор, предназначенный для использования в корпоративных сетях связи для подключения небольших и средних офисов компаний. Функциональность межсетевого экрана и маршрутизатора позволяет обеспечить безопасность при различных вариантах подключения через сеть Интернет. Устройство поддерживает расширенные функции маршрутизации, функции организации территориально-распределенных сетей и функции обеспечения сетевой безопасности.

Маршрутизатор входит в состав серии ESR, ключевыми элементами которой являются средства для программной и аппаратной обработки данных. За счет оптимального распределения функций обработки данных между частями устройства достигается максимальная производительность.
Отличительной особенностью модели ESR-31 является её оснащенность дополнительными портами стандарта RS-232, которые могут использоваться для реализации дополнительных функций — удаленного консольного доступа к рядом стоящему оборудованию (режим AUX), подключения к сервисному маршрутизатору проводных и GSM-модемов.

Интерфейсы

• Ethernet 10/100/1000BASE-T (LAN/WAN) - 8
• Ethernet 1000BASE-X SFP (LAN/WAN) - 6
• 10GBASE-R SFP+/1000BASE-X SFP (LAN/WAN) - 2
• Serial (RS-232) - 3
• Console RS-232 (RJ-45) - 1
• USB 2.0 - 1
• USB 3.0 - 1
• Слот для microSD-карт - 1

Системные характеристики

• Количество VPN-туннелей - 250
• Статические маршруты - 11k
• Количество конкурентных сессий - 256k
• Поддержка VLAN - 4094
• Количество маршрутов BGP - 2,5M
• Количество BGP-соседей - 1k
• Количество маршрутов OSPF - 300k
• Количество маршрутов RIP - 10k
• Количество маршрутов ISIS - 30k
• Таблица MAC-адресов - 2k записей на бридж
• Размер базы FIB - 1,4M
• VRF - 32

Подключаемые интерфейсы

• USB 3G/4G/LTE модем
• E1 TopGate SFP

Клиенты Remote Access VPN

• PPTP/PPPoE/L2TP/OpenVPN/IPsec XAUTH

Сервер Remote Access VPN

• L2TP/PPTP/OpenVPN/IPsec XAUTH

Site-to-site VPN

• IPsec: режимы «policy-based» и «route-based»
• DMVPN
• Алгоритмы шифрования DES, 3DES, AES, Blowfish, Camellia
• Аутентификация сообщений IKE MD5, SHA-1, SHA-2

Туннелирование

• IPoGRE, EoGRE
• IPIP
• L2TPv3
• LT (inter VRF routing)

Функции L2

• Коммутация пакетов (bridging)
• Агрегация интерфейсов LAG/LACP (802.3ad)
• Поддержка VLAN (802.1Q)
• Логические интерфейсы
• LLDP, LLDP MED
• VLAN на основе MAC

Функции L3 (IPv4/IPv6)

• Трансляция адресов NAT, Static NAT, ALG
• Статические маршруты
• Протоколы динамической маршрутизации RIPv2, OSPFv2/v3, IS-IS, BGP
• Фильтрация маршрутов (prefix list)
• VRF
• Policy Based Routing (PBR)
• BFD для BGP, OSPF, статических маршрутов

BRAS (IPoE)1

• Терминация пользователей
• Белые/черные списки URL
• Квотирование по объёму трафика, по времени сессии,по сетевым приложениям
• HTTP/HTTPS Proxy
• HTTP/HTTPS Redirect
• Аккаунтинг сессий по протоколу Netflow
• Взаимодействие с серверами ААА, PCRF
• Управление полосой пропускания по офисам и SSID, сессиям пользователей
• Аутентификация пользователей по MAC- или IP-адресам

Функции сетевой защиты

• Взаимодействие с Eltex Distribution Manager для получения лицензируемого контента — наборы правил, предоставляемые KasperskySafeStream II1
• Система обнаружения и предотвращения вторжений (IPS/IDS)1
• Web-фильтрация по URL, по содержимому (cookies, ActiveX, JavaScript)
• Zone-based Firewall
• Фильтрация фаерволом на базе L2/L3/L4-полей и по приложениям
• Поддержка списков контроля доступа (ACL) на базе L2/L3/L4-полей
• Защита от DoS/DDoS-атак и оповещение об атаках
• Логирование событий атак, событий срабатывания правил

Управление IP-адресацией (IPv4/IPv6)

• Статические IP-адреса
• DHCP-клиент
• DHCP Relay Option 82
• Встроенный сервер DHCP, поддержка опций 43, 60, 61, 150
• DNS resolver
• IP unnumbered

Качество обслуживания (QoS)

• До 8 приоритетных или взвешенных очередей на порт
• L2- и L3-приоритизация трафика (802.1p (CoS), DSCP, IP Precedence (ToS))
• Предотвращение перегрузки очередей RED, GRED
• Средства перемаркирования приоритетов
• Применение политик (policy-map)
• Управление полосой пропускания (shaping)
• Иерархический QоS
• Маркировка сессий

Средства обеспечения надежности сети

• VRRP v2, v3
• Tracking на основании VRRP- или SLA-теста
  • Управление параметрами VRRP
  • Управление параметрами PBR
  • Управление административным статусом интерфейса
  • Активация и деактивация статического маршрута
  • Управление атрибутом AS-PATH и preference в route-map
• Балансировка нагрузки на WAN-интерфейсах, перенаправление потоков данных, переключение при оценке качества канала
• Резервирование сессий firewall

Мониторинг и управление

• Поддержка стандартных и расширенных SNMP MIB, RMONv1
• Встроенный Zabbix agent
• Аутентификация пользователей по локальной базе средствами протоколов RADIUS, TACACS+, LDAP
• Защита от ошибок конфигурирования, автоматическое восстановление конфигурации. Возможность сброса конфигурации к заводским настройкам
• Интерфейсы управления CLI
• Поддержка Syslog
• Монитор использования системных ресурсов
• Ping, traceroute (IPv4/IPv6), вывод информации о пакетах в консоли
• Обновление ПО, загрузка и выгрузка конфигурации по TFTP, SCP, FTP, SFTP, HTTP(S)
• Поддержка NTP
• Netflow v5/v9/v10 (экспорт статистики URL для HTTP, host для HTTPS)
• Локальное управление через консольный порт RS-232 (RJ-45)
• Удаленное управление, протоколы Telnet, SSH (IPv4/IPv6)
• Вывод информации по сервисам/процессам
• Локальное/удаленное сохранение конфигураций маршрутизатора

Функции контроля SLA

• Eltex SLA
  Оценка параметров каналов связи:
  • Delay (one-way/two-way)
  • Jitter (one-way/two-way)
  • Packet loss (one-way/two-way)
  • Коэффициент ошибок в пакетах
  • Нарушение последовательности доставки пакетов

MPLS

• Поддержка протокола LDP
• Поддержка L2VPN VPWS
• Поддержка L2VPN VPLS Martini Mode
• Поддержка L2VPN VPLS Kompella Mode
• Поддержка L3VPN MP-BGP

Физические характеристики и условия окружающей среды

• Максимальная потребляемая мощность - 40 Вт
• Питание:
  • 100–240 В AC, 50–60 Гц;
  • 36–72 В DC
  • до двух источников питания с возможностью горячей замены
• Интервал рабочих температур - от 0 до +40 °С
• Интервал температуры хранения - от -40 до +70 °С
• Относительная влажность при эксплуатации - не более 80 %
• Относительная влажность при хранении - от 10 до 95 %
• Масса - 4,44 кг
• Габариты (Ш × В × Г) - 430 × 43,6 × 275 мм
• Срок службы не менее 15 лет

---

Набор функций соответствует версии ПО 1.23.0
1Активируется лицензией
