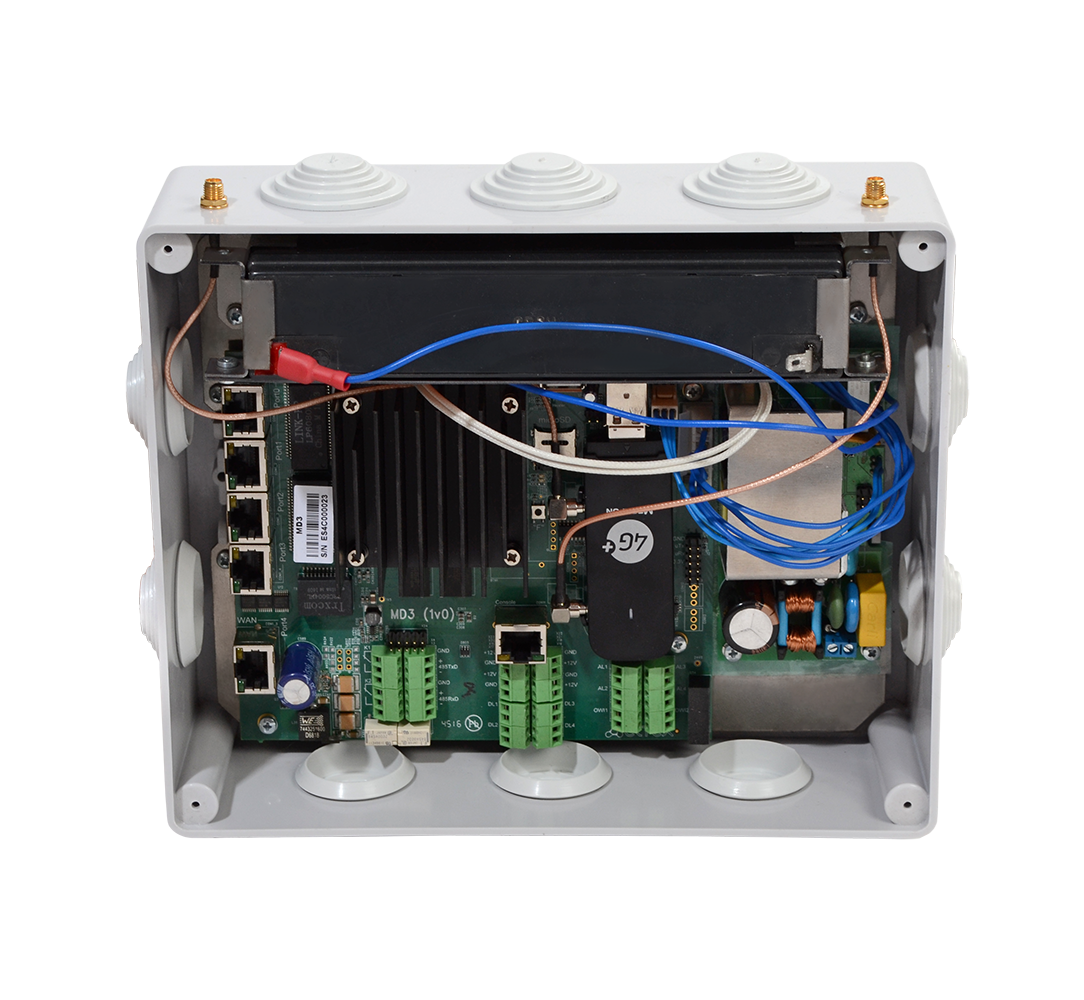

Промышленный контроллер MD3

Описание
Технические характеристики
Отзывы

Ключевые преимущества

  • Контроль и сбор информации с датчиков и оборудования, установленного на объекте мониторинга
  • Подключение IP фото-видео камер через интерфейсы Ethernet (Passive PoE)
  • Управление сторонним оборудованием через выходные сухие контакты
  • Встроенный 2G/3G/4G USB-модем для передачи данных через сотовую сеть оператора
  • Наличие интерфейсов Ethernet LAN/WAN
  • Поддержка функций маршрутизации, Firewall, VPN
  • Наличие встроенного аккумулятора для резервирования питания

Краткое описание
Промышленный контроллер MD3 предназначен для создания системы мониторинга объектов, сбора технологической информации и передачи ее во внешнюю платформу управления и мониторинга. Устройство обеспечивает контроль и сбор информации с датчиков и оборудования, установленного на объекте мониторинга, через сухие контакты, интерфейс RS-485, Ethernet, 1-wire с возможностью сохранения информации на SD-карте: подключение датчиков движения, открытия/закрытия двери; подключение аналоговых датчиков (охранной, пожарной сигнализации); подключение датчиков температуры; подключение электросчетчиков; подключение IP-камер; подключение стороннего оборудования с возможностью мониторинга его состояния и обеспечения удаленного доступа.

Возможно организовать управление сторонним оборудованием через выходные сухие контакты. Опционально поддерживается работа с 2G/3G/4G USB-модемом для передачи данных через сотовую сеть мобильных операторов с возможностью подключения внешней LTE-антенны.
Реализован функционал резервирования каналов передачи данных до центра мониторинга и сбора информации (Ethernet WAN – 2G/3G/4G).
MD3 поддерживает функции маршрутизации, Firewall, VPN для организации защищенного канала передачи данных до центра мониторинга и сбора информации. Возможно выполнение на устройстве заданных сценариев контроля и управления сторонним оборудованием на объекте мониторинга.

MD3 схема.png

Статус устройства
Опытные образцы находятся в стадии бета-тестирования.

Для проработки совместных проектов на оборудовании MD3, по вопросам тестирования и другим вопросам обращаться в коммерческий отдел ЭЛТЕКС: eltex@eltex-co.ru.

Интерфейсы
  • 1 консольный порт RS-232
  • 1 последовательный порт RS-485
  • 1 слот кард-ридера Micro SD
  • 1 x 10/100/1000Base-T (passive PoE 48В) WAN
  • 4 x 10/100/1000Base-T (passive PoE 12В/passive PoE 48В) LAN
  • 1 x USB 2.0 для 2G/3G/4G модема
  • 1 x USB 2.0
  • 1 x SPI
  • 2 однопроводных интерфейса 1-wire
  • 4 аналоговых входа Analog INPUT (питание 12В/24В)
  • Сухие контакты: 4 входных, 2 выходных
  • 4 выхода для питания внешних датчиков 12В
Основные функции
  • Контроль и сбор информации с датчиков и оборудования, установленного на объекте мониторинга, через сухие контакты, интерфейс RS-485, Ethernet, 1-wire с возможностью сохранения информации на SD-карте:
    - Подключение датчиков движения, открытия/закрытия двери
    - Подключение аналоговых датчиков (охранной, пожарной сигнализации)
    - Подключение датчиков температуры
    - Подключение электросчетчиков
    - Подключение IP-камер
    - Подключение стороннего оборудования с возможностью мониторинга его состояния и обеспечения удаленного доступа
  • Управление сторонним оборудованием через выходные сухие контакты
  • Поддержка 2G/3G/4G USB-модема для передачи данных через сотовую сеть мобильных операторов с возможностью подключения внешней LTE антенны
  • Поддержка резервирования каналов передачи данных до центра мониторинга и сбора информации (Ethernet WAN – 2G/3G/4G)
  • Поддержка функций маршрутизации, Firewall, VPN для организации защищенного канала передачи данных до центра мониторинга и сбора информации
  • Выполнение на устройстве заданных сценариев контроля и управления сторонним оборудованием на объекте мониторинга
    Физические параметры
    • Электропитание: встроенный модуль питания 220В с возможностью резервирования при помощи АКБ 12В (ёмкость от 2,2 Ач до 7,2 Ач)
    • Исполнение: пластиковый корпус, стандарт IP55
    • Размеры (Ш х Г х В): 240 х 195 х 90 мм
    • Вентиляция: пассивное охлаждение
    • Рабочая температура от -40 до +40°С
    • Рабочая влажность не более 80%
