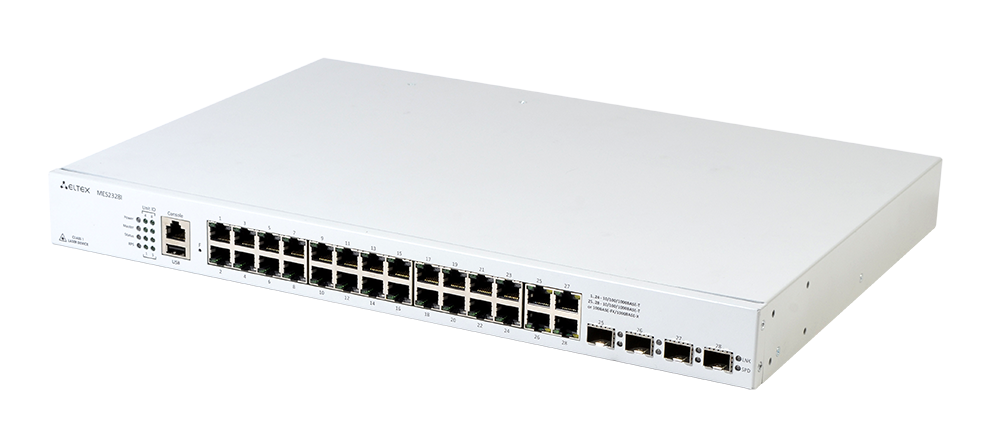

Промышленный коммутатор MES2328I

Ключевые особенности

• Пропускная способность до 56 Гбит/c
• Неблокируемая коммутационная матрица
• Коммутаторы L3
• Поддержка стекирования
• Резервирование источников питания с возможностью горячей замены
• Пассивное охлаждение
• Поддержка Multicast (IGMP Snooping, MVR)
• Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)

Коммутатор MES2328I предназначен для организации защищенных сетей передачи данных на объектах, где необходимо выполнение требований по обеспечению устойчивости к температурным воздействиям.

Данный коммутатор имеет в своем составе гигабитные порты 10/100/1000BASE-T, а также комбинированные порты 10/100/1000BASE-T/1000BASE-X/ 100BASE-FX для опционального подключения оптического кабеля.

Отличительными особенностями данного коммутатора являются пассивное охлаждение и резервирование источников питания с возможностью горячей замены.

• Пакетный процессор - Marvell 98DX3235

Интерфейсы

• 10/100/1000BASE-T (RJ-45) - 24
• 10/100/1000BASE-T/1000BASE-X/ 100BASE-FX Combo - 4
• Консольный порт RS-232 (RJ-45) - 1
• USB - 1

Производительность

• Пропускная способность - 56 Гбит/с
• Производительность на пакетах длиной 64 байта - 41,6 MPPS
• Объем буферной памяти - 1,5 Мбайт
• Объем ОЗУ (DDR3) - 512 Мбайт
• Объем ПЗУ (RAW NAND) - 512 Мбайт
• Таблица MAC-адресов - 16384
• Количество ARP-записей¹ - 820
• Таблица VLAN - 4094
• Количество L2 Multicast-групп - 2046

• Количество правил ACL - 958
• Количество маршрутов L3 IPv4 Unicast² - 818
• Количество маршрутов L3 IPv6 Unicast² - 210
• Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)² - 412
• Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)² - 103
• Количество VRRP-маршрутизаторов - 50
• Максимальный размер ECMP-групп - 8
• Количество L3-интерфейсов - 130
• Link Aggregation Groups (LAG) - 48, до 8 портов в одном LAG
• Качество обслуживания QoS - 8 выходных очередей для каждого порта
• Размер Jumbo-фреймов - максимальный размер пакетов 10240 байт
• Стекирование - 8 устройств

Функции интерфейсов

• Защита от блокировки очереди (HOL)
• Поддержка обратного давления (Back pressure)
• Поддержка Auto MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (SPAN, RSPAN)
• Стекирование

Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC Multicast Support)
• Регулируемое время хранения MAC-адресов
• Статические записи MAC (Static MAC Entries)
• Логирование событий MAC Flapping

Поддержка VLAN

• Поддержка Voice VLAN
• Поддержка 802.1Q
• Поддержка Q-in-Q
• Поддержка Selective Q-in-Q
• Поддержка GVRP

Функции L2 Multicast

• Поддержка профилей Multicast
• Поддержка статических Multicast-групп
• Поддержка IGMP Snooping v1,2,3
• Поддержка IGMP Snooping Fast Leave на основе порта/хоста
• Поддержка Pim-Snooping
• Поддержка авторизации IGMP через RADIUS
• Поддержка MLD Snooping v1,2
• Поддержка IGMP Querier
• Поддержка MVR

Функции L2

• Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка RSTP (Rapid Spaning Tree protocol, IEEE 802.1w)
• Поддержка MSTP (Multiple Spanning Tree, IEEE 802.1s)
• Поддержка STP Multiprocess
• Поддержка PVSTP+
• Поддержка RPVSTP+
• Поддержка Spanning Tree Fast Link option
• Поддержка STP Root Guard
• Поддержка STP Loop Guard
• Поддержка BPDU Filtering
• Поддержка STP BPDU Guard
• Поддержка Loopback Detection (LBD) на основе VLAN
• Поддержка ERPS (G.8032v2)
• Поддержка Flex-link
• Поддержка Private VLAN, Private VLAN Trunk
• Поддержка Layer 2 Protocol Tunneling (L2PT)

Функции L3

• Статические IP-маршруты
• Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP³ (IPv4 Unicast, IPv4 Multicast)
• Поддержка протокола BFD (для BGP)
• Address Resolution Protocol (ARP)
• Поддержка Proxy ARP
• Поддержка маршрутизации на основе политик — Policy-Based Routing (IPv4)
• Поддержка протокола VRRP
• Протоколы динамической маршрутизации Multicast PIM SM, PIM DM, IGMP Proxy, MSDP
• Поддержка функции IP Unnumbered
• Балансировка нагрузки ECMP

Функции Link Aggregation

• Создание групп LAG
• Объединение каналов с использованием LACP
• Поддержка LAG Balancing Algorithm
• Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

• Функциональность IPv6 Host
• Совместное использование IPv4, IPv6

Сервисные функции

• Виртуальное тестирование кабеля (VCT)
• Диагностика оптического трансивера
• Green Ethernet

Функции обеспечения безопасности

• Защита от несанкционированных DHCP-серверов (DHCP snooping)
• Опция 82 протокола DHCP
• IP Source Guard
• Dynamic ARP Inspection
• First Hop Security
• Поддержка sFlow
• Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
• Проверка подлинности по портам на основе 802.1x
• Guest VLAN
• Система предотвращения DoS-атак
• Сегментация трафика
• Фильтрация DHCP-клиентов
• Предотвращение атак BPDU
• Фильтрация NetBIOS/NetBEUI
• PPPoE Intermediate Agent

ACL (Списки управления доступом)

• L2-L3-L4 ACL (Access Control List)
• Поддержка Time-Based ACL
• IPv6 ACL
• ACL на основе:

  • Порта коммутатора
  • Приоритета 802.1p
  • VLAN ID
  • EtherType
  • DSCP
  • Типа IP-протокола
  • Номера порта TCP/UDP
  • Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS) и ограничения скорости

• Статистика QoS
• Ограничение скорости на портах (shaping, policing)
• Поддержка класса обслуживания 802.1p
• Защита от широковещательного «шторма»
• Управление полосой пропускания
• Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
• Три цвета маркировки
• Назначение меток CoS/DSCP на основании ACL
• Настройка приоритета 802.1p для VLAN управления
• Перемаркировка DSCP to COS, COS to DSCP
• Назначение VLAN на основании ACL
• Назначение меток 802.1p, DSCP для протокола IGMP

ОАМ/CFM

• 802.3ah Ethernet Link OAM
• Dying Gasp
• 802.1ag Connectivity Fault Management (CFM)
• 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)

Основные функции управления

• Загрузка и выгрузка конфигурационного файла по TFTP/SCP
• Перенаправление вывода команд CLI в произвольный файл на ПЗУ
• Протокол SNMP
• Интерфейс командной строки (CLI)
• Web-интерфейс
• Syslog
• SNTP (Simple Network Time Protocol)
• Traceroute
• LLDP (802.1ab) + LLDP MED
• Возможность обработки трафика управления с двумя заголовками 802.1Q

• Поддержка авторизации вводимых команд с помощью сервера TACACS+
• Управление доступом к коммутатору — уровни привилегий для пользователей
• Блокировка интерфейса управления
• Локальная аутентификация
• Фильтрация IP-адресов для SNMP
• Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
• Сервер SSH, сервер Telnet
• Клиент SSH, клиент Telnet
• Удаленный запуск команд посредством SSH
• Поддержка SSL
• Поддержка макрокоманд
• Журналирование вводимых команд
• Системный журнал
• Автоматическая настройка DHCP
• DHCP Relay (Option 82)
• DHCP Option 12
• DHCPv6 Relay, DHCPv6 LDRA (Option 18, 37)
• Добавление тега PPPoE Circuit-ID
• Flash File System
• Команды отладки
• Механизм ограничения трафика в сторону CPU
• Шифрование пароля
• Восстановление пароля
• Ping (поддержка IPv4/IPv6)
• Сервер DNS (Resolver)

Функции мониторинга

• Статистика интерфейсов
• Удаленный мониторинг RMON/SMON
• Поддержка SLA
• Мониторинг загрузки CPU по задачам и по типу трафика
• Мониторинг загрузки оперативной памяти (RAM)
• Мониторинг температуры
• Мониторинг TCAM

Стандарты MIB/IETF

• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
• RFC 1212 Concise MIB Definitions
• RFC 1213 MIB II
• RFC 1215 MIB Traps Convention
• RFC 1493, 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
• RFC 271,1757, 2819 RMON MIB
• RFC 2465 IPv6 MIB
• RFC 2466 ICMPv6 MIB
• RFC 2737 Entity MIB
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• Private MIB
• RFC 3289 DIFFSERV MIB
• RFC 2021 RMONv2 MIB
• RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
• RFC 2668 802.3 MAU MIB
• RFC 2674, 4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 4022 MIB для TCP
• RFC 4113 MIB для UDP
• RFC 3298 MIB для Diffserv
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & Traceroute MIB
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMPv4
• RFC 2463, 4443 ICMPv6
• RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
• RFC 793 TCP
• RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
• RFC 826 ARP
• RFC 854 Telnet

Физические характеристики и условия окружающей среды

• Питание:
  • 100–240 В AC, 50–60 Гц;
  • 36–72 В DC
• Варианты питания:
  • один источник питания постоянного или переменного тока
  • два источника питания постоянного или переменного тока с возможностью горячей замены
• Потребляемая мощность:
  • не более 33 Вт AC
  • не более 30 Вт DC
• Рабочая температура окружающей среды - от -40 до +60°С

• Температура хранения - от -50 до +70°С
• Рабочая влажность - не более 80%
• Охлаждение - пассивное охлаждение
• Исполнение, корпус - 19", 1U, металлический корпус, IP30
• Размеры (ШxВxГ), мм - 430x44x305
• Масса, кг - 3,85


---

¹Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
²Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
³Поддержка протокола BGP предоставляется по лицензии

    SFP-модули (не входят в базовую комплектацию)

FH-S5512CDL160

1 волокно	Part Number
SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM	FH-SB3512CDS3 / FH-SB5312CDS3
SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM	FH-SB3512CDL3 / FH-SB5312CDL3
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM	FH-SB3512CDS20 / FH-SB5312CDS20
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM	FH-SB3512CDL20 / FH-SB5312CDL20
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL	FH-SB3512IDS20 / FH-SB5312IDS20
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM	FH-SB3512CDL40 / FH-SB5312CDL40
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM	FH-SB3512CDS40 / FH-SB5312CDS40
SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM	FH-SB4512CDL80 / FH-SB5412CDL80
SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM	FH-SB4512CDS80 / FH-SB5412CDS80
SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM	FH-SB4512CDL120 / FH-SB5412CDL120
SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM	FH-SB4512CDS120 / FH-SB5412CDS120
SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM	FH-SB4512CDL160 / FH-SB5412CDL160
2 волокна
SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm,  LC,  DDM	FH-S8512CDL05
SFP 1,25 GE модуль 2км, ММ, 2 волокна, 1310 nm, LC, DDM	FH-S3112CDL2
SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM	FH-S3112CDL20
SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM	FH-S3112CDL40
SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM	FH-S5512CDL80
SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM	FH-S5512CDL120
SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM

Дополнительные модули (не входят в базовую комплектацию)
PM160-220/12	Модуль питания PM160-220/12, 220V AC, 160W
PM100-48/12	Модуль питания PM100-48/12, 48V DC, 100W
