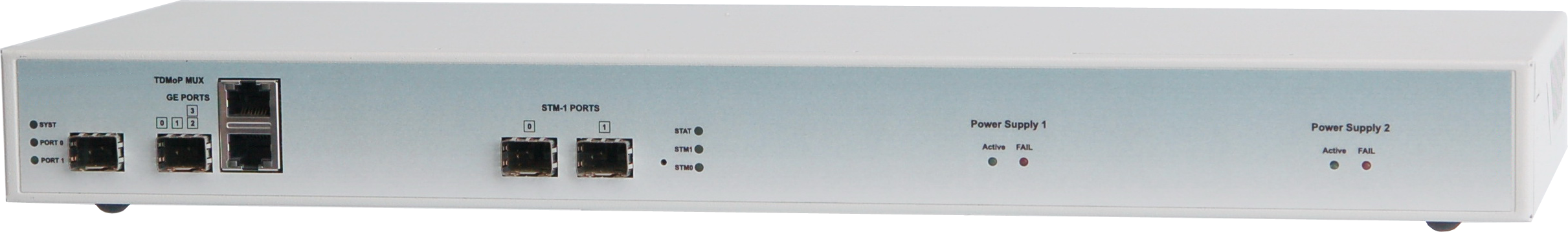

Оптический мультиплексор ToPGATE-2STM1-2FG

• Возможность передачи до 126 E1 потоков по протоколу TDMoP обеспечивающему прозрачное соединение любого Е1 оборудования без снижения качества связи, соединяя любые Е1 порты мультиплексоров TopGATE в сети Ethernet/IP
• Встроенный полнофункциональный коммутатор второго уровня, поддерживающий все необходимые стандарты для построения современный сетей: приоритизация трафика c 4 очередями приоритетов, VLAN
• Построение смешанных по пропускной способности и технологиям решений, комбинируя 100Мб, 1Гб и 10Гб участки сети в различных сочетаниях на основе медной оптической и беспроводных технологий. Возможности дальнейшего наращивания пропускной способности, как на уровне Ethernet, так и количества Е1 потоков
• Два интерфейса 1000Base-X для подключения к оптическим магистралям и поддержка протоколов RSTP (802.1w) для эффективной и надежной работы в современных распределенных Ethernet-сетях сложных сетевых топологий с резервированием, таких как «кольцо с отводкой», «дерево»
• Возможность локального (через последовательный порт USB) и удаленного управления и диагностики Поддержка SNMP, Web, Telnet, локальная управляющая консоль, зеркалирование портов, возможность сохранения и модификации текстовых конфигураций

Мультиплексор TopGATE-2STM1-2FG предназначен для демультиплексирования структурированных или неструктурированных Е1 потоков (G.703, G.704) из SDH потока STM-1 и передачи их через пакетную сеть передачи данных Ethernet используя технологию TDMoP.
Наличие встроенного полнофункционального управляемого коммутатора Gigabit Ethernet уровня 2+ и двух оптоволоконных интерфейсов (до 80 км по одному волокну) дает возможность строить небольшие транспортные сети без использования стороннего оборудования.

Интерфейсы STM1

• Количество: 2 в форм-факторе SFP
• Стандарты G.707
• Синхронизация: внутренняя, от входящего потока Е1
• Задержка передачи: от 2,5 мс до 512 мс

Интерфейсы Ethernet

• Количество: 4
• 2 Gigabit Ethernet - в форм-факторе RJ45
• 2 Gigabit Ethernet - в форм-факторе SFP*
• Стандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control
• Стандарты оптических интерфейсов: IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control

Параметры и возможности

• Производительность: 3.9 Gbps, 5.95 Mpps
• Размер таблицы MAC-адресов: 1024 записи
• Максимальный размер фрейма: 1632 байта
• IGMP Snooping
• Резервирование: STP (802.1.d), RSTP (802.1w), Root guard - функция защиты корня
• Зеркалирование портов
• DHCP
• Функция Static Mac
• Четыре очереди приоритетов 802.1p
• CoS на основе: порта коммутатора, VLAN, DSCP, TOS, MAC-адреса источника/приемника
• Управление полосой пропускания: шаг 64кб
• VLAN: стандарт IEEE 802.1Q; диапазон значений от 0 до 4095; Q-in-Q - двойное тегирование;
• MVR (Multicast VLAN Registration)

Управление

• Локальное управление: 1 разъем USB, 1 разъем RS-232
• Управление через IP-сеть: Telnet CLI, menu, Web-интерфейс, SNMP v1, v2
• Soft update NMS
• Управление оборудованием, например АТС, подключенным к порту AUX

Размеры

• Габариты (ШxВxГ, мм): 430х44х150 установка в 19” стойку, высота 1U, крепление на стену
• Вес не более 2 кг

Электропитание

• 220В переменного тока и -48В постоянного тока. Возможно двойное питание.
• Потребляемая мощность не более 10 Вт.

* модули SFP в комплект не входят
