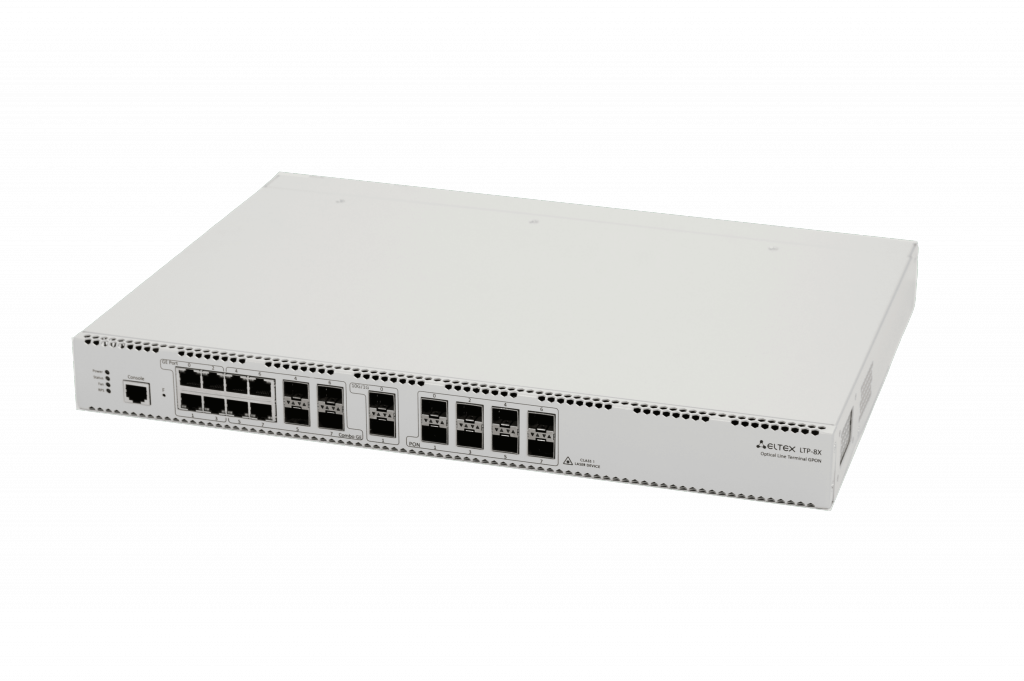

Станционный терминал GPON OLT LTP-8X rev.B

Интерфейсы

• Uplink
  • 2 порта 10GBase (SFP+)/1000 Base-Х
  • 4 комбинированных порта 10/100/1000 Base-T/1000 Base-X (SFP)
  • 4 порта 10/100/1000Base-T

• Downlink
  • 8 портов 2,5/1,25 Гбит/с GPON (SFP)

Режимы портов

• Дуплексный/полудуплексный режим 10/100/1000Mбит/c для электрических портов
• Дуплексный режим 1/10Гбит/с для оптических портов

Параметры SFP PON¹

• Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
• Коэффициент разветвления - до 1:128
• Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strenght Indication)
• Поддержка DDM (вывод параметров в CLI):
  • Уровень мощности принимаемого сигнала (Digital RSSI)

  • Температура модуля (Module Temperature)

  • Напряжение питания (Supply Voltage)

  • Ток смещения лазера (Laser Bias Current)

  • Выходная оптическая мощность (Tx Optical Power Output)

Class B+

• Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472

• Максимальная дальность действия: 20 км
• Передатчик: 1490нм РОС лазер (DFB Laser)
  • Скорость передачи данных: 2488 Мбит/с

  • Средняя выходная мощность:  +1,5..+5 дБм

  • Ширина спектральной линии: -20 дБ 1.0 нм
• Приемник: 1310нм APD/TIA
  • Скорость передачи данных: 1244 Мбит/с

  • Чувствительность приемника: -28 дБм

  • Оптическая перегрузка приемника: -8 дБм

Class C++

• Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472

• Максимальная дальность действия: 40 км
• Передатчик: 1490нм РОС лазер (DFB Laser)
  • Скорость передачи данных: 2488 Мбит/с

  • Средняя выходная мощность: +7..+10 дБм

  • Ширина спектральной линии: -20 дБ 1.0 нм
• Приемник: 1310 нм APD/TIA
  • Скорость передачи данных: 1244 Мбит/с

  • Чувствительность приемника: -32  дБм

  • Оптическая перегрузка приемника: -12 дБм

  • Динамический диапазон импульсного приемника: 20 дБ

Коммутатор

• Коммутатор Ethernet - Marvell Packet Processor
• Производительность коммутатора - 128 Гбит/с
• Таблица MAC-адресов - 16К записей
• Поддержка VLAN до 4К в соответствии с 802.1Q
• Качество обслуживания QoS

Физические параметры

• Напряжение питания¹:
  • 220 В (150-250 В) AC, 50 Гц
  • 48 В (-36..-72 В) DC
• Потребляемая мощность не более 55 Вт
• Рабочий диапазон температур: от +5° до 40°C
• Относительная влажность до 80%
• Габариты: с установленным блоком питания: 430х44х259 мм, 19'’ конструктив, типоразмер 1U

Соответствует стандартам

• ITU-T G.988 GPON
• ITU-T G.984x GPON
• IEEE 802.3i 10BASE-T Ethernet
• IEEE 802.3u 100BASE-T Fast Ethernet
• IEEE 802.3ab 1000BASE-T Gigabit Ethernet
• IEEE 802.3z Fiber Gigabit Ethernet
• ANSI/IEEE 802.3 NWay auto-negotiation
• IEEE 802.3x Full Duplex and flow control
• IEEE 802.3ad Link aggregation
• IEEE 802.1p Protocol for Traffic Prioritization
• IEEE 802.1Q Virtual LANs
• IEEE 802.1ad Provider Bridges (QinQ)
• IEEE 802.1v VLAN Classification by Protocol and Port
• IEEE 802.3ac VLAN tagging
• IEEE 802.1d MAC bridges
• IEEE 802.1w Rapid Reconfiguration of Spanning Tree
• IEEE 802.1s Multiple Spanning Trees

Дополнительные возможности

• Зеркалирование трафика с VLAN, с порта
• Таблица MAC-адресов 16K на коммутатор, 4K на порт
• Ограничение количества MAC-адресов
• Поддержка STP, RSTP, MSTP
• Поддержка QoS: 802.1p, DSCP, WRR
• Изоляция портов, изоляция портов в пределах одной VLAN
• Ограничение unicast/multicast/broadcast трафика
• Поддержка ACL IPv4
• Поддержка QinQ в соответствии с IEEE 802.1ad
• Количество multicast групп до 1024
• Поддержка IGMP/MLD Fast Leave
• Поддержка IGMP/MLD Proxy
• Поддержка IGMP/MLD Snooping
• Поддержка IGMP/MLD Querier
• Поддержка DHCPv4 Snooping
• Поддержка IPv4 Source address guard
• Поддержка DHCPv4/DHCPv6 Relay Agent (opt.82, ip-helper)
• Поддержка PPPoE Intermediate agent
• Поддержка LLDP (802.1ab)

• Поддержка Storm Control
• Поддержка Policy
• Утилизация по сервисам ONT
• Управление PoE на портах ONT


Управление и мониторинг

• Поддержка RADIUS, TACACS+
• Управление и мониторинг: CLI, SNMP
• Ограничение доступа: по паролю, IP-адресу, уровню привилегии

Централизованная система управления
Единая система управления (EMS) для оборудования Eltex позволяет осуществлять:

• поиск, добавление, настройку, мониторинг состояния OLT/ONT и других сетевых элементов

• мониторинг основных параметров устройств, электропитания
• мониторинг статистики по физическим и логическим интерфейсам
• управление абонентскими портами: конфигурации, профили
• управление системой массового автоматического обновления ПО абонентских PON устройств
• построение графиков динамики различных статистических параметров в режиме онлайн
• отображение в графическом виде состояния физических портов
• запуск основных конфигурационных инструментов: ssh, telnet

Сбор статистики:

• централизованный сбор, хранение и обработка журналов работы, событий, аварий

• система сбора и хранения аварийных сообщений
• система быстрого поиска абонентских устройств
• информация по количеству активных абонентов PON сети
• мониторинг состояния и статистика по сервисам Internet, VoIP, IPTV
• статистика активности абонентов PON
• централизованный сбор сообщений от устройств по Syslog
• система логирования всех действий пользователей в рамках системы

¹ Параметр определяется при заказе
