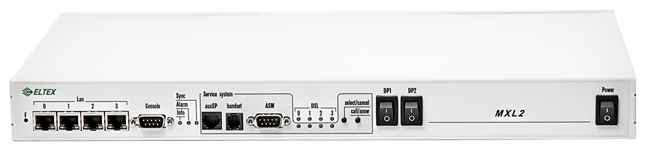

SHDSL-модем MXL2E-2

SHDSL-модемы MXL2-2 предназначены для организации новых цифровых трактов по физическим линиям и для увеличения пропускной способности существующих систем по технологии G.shdsl, позволяющей достигнуть максимальной скорости передачи данных до 11,4 Мбит/с по одной паре (стандарт ITU-T G.991.2). Для данных устройств расширен набор сетевых функций модемов – добавлен DHCP-сервер, функции firewall, NAT, связывание интерфейсов в единый канал передачи данных (bonding).

При создании цифровой системы передачи семейства MXL были учтены все требования, предъявляемые к устройствам подобного класса.

Подсистема ДП

Для оптимальной реализации конкретной системы связи система ДП в MXL сделана модульной, что дополнительно повышает ремонтопригодность. Возможна установка одного или двух субмодулей ДП. Каждый субмодуль обслуживает одно направление и работает по одно- или двухпарной схеме. Встроенная функция переполюсовки позволяет легко определить последний рабочий участок тракта передачи.

Аналоговая служебная связь

Применяется для общения с персоналом, ведущим работы на тракте с ближайшего рабочего регенерационного пункта в случае нарушения работы цифровой системы передачи. Система аналоговой служебной связи состоит из двух частей - трансформаторной развязки с линией в модеме и автономного блока аналоговой связи (АСМ) с усилителем и микрофоном у оператора, подключаемого к специальному разъему оборудования. Функционал опционален.

Цифровая служебная связь

Для оперативного общения обслуживающего персонала на разных концах тракта без прерывания связи в состав оборудования был включен функциональный узел цифровой служебной связи ЦСС. Доступ к ЦСС и выбор тракта передачи легко осуществляется с передней панели оборудования, разговор может вестись с помощью микротелефонной гарнитуры или через громкоговорящую связь. Для работы используется один из разговорных каналов потока.

Телеметрия

Для контроля состояния объекта и выдачи аварийной информации на вышестоящий объект в оборудование заложены 2 датчика телеметрии, а для управления устройствами на объекте - 2 реле с «сухими» контактами.

Удаленный мониторинг и управление

Вся настройка удаленного и местного полукомплекта может осуществляться через Web-интерфейс, telnet или консоль. Также дистанционно можно организовать локальный или удаленный loopback.

Преимущества

модем МХL может выступать в роли транспорта для передачи цифровых потоков и абонентских линий, так и в роли медиа-конвертора для передачи кадров Ethernet в современных сетях NGN;
дистанционное питание до 6-ти регенераторов с одной стороны;
напряжение дистанционного питания + 300 В;
устройства работают под управлением операционной системы Linux;
определение места обрыва линии с точностью до регенерационного участка;
цифровая служебная связь;
возможность организации VLAN;
поддержка функции маршрутизации уровня 2 при передаче данных Ethernet по линиям DSL/E1;
дополнительные функции оборудования (маршрутизация, DHCP сервер и прочее);
единая система мониторинга.

Технические характеристики

2 интерфейса SHDSL, SHDSL.bis, до 11.4 Мбит/с по одной паре
Режим работы двухпарный
Линейный код TC-PAM 4/8/16/32/64/128
Диапазон скоростей связи по одному каналу 192-11392 кбит/сек
Шаг изменения скорости 64 кбит/сек
Максимальное сопротивление шлейфа 1 кОм
Выходное напряжение ДП ± 150 В/±300 В
Максимальный ток ДП 60мА/100мА
Выходное напряжение источника тока обтекания 36 …72 В
Величина тока обтекания 4..8 мА

4 интерфейса E1

Скорость передачи 2.048 Мбит/сек
Линейный код HDB-3, AMI, NRZ

4 интерфейса Ethernet

Тип разьема RJ-45
cкорость передачи 10/100Мбит/сек
автоопределение, дуплекс/полудуплекс
поддержка стандартов 10Base T/100Base TX
емкость таблицы MAC-адресов 2K
максимальное количество VLAN 64

Функциональные характеристики

коммутатор L2
поддержка VLAN 802.1q
поддержка firewall и NAT
встроенный сервер DHCP
связывание сетевых интерфейсов (bonding)

Общие параметры

Напряжение питания -(36 В…72 В) постоянного тока
Рабочий диапазон температур от +5° до +30°С
Потребляемая мощность не более 160 Вт, включая ДП
Относительная влажность до 80%
Габариты 485x270x40 мм
