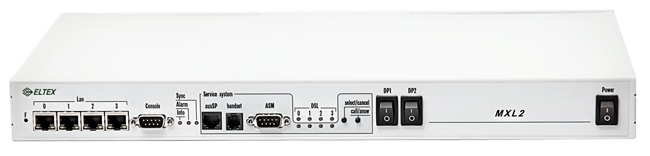

SHDSL-модем MXL2-2
Описание
Технические характеристики
Отзывы
SHDSL-модемы MXL2-2 предназначены для организации новых цифровых трактов по физическим линиям и для увеличения пропускной способности существующих систем по технологии G.shdsl, позволяющей достигнуть максимальной скорости передачи данных до 11,4 Мбит/с по одной паре (стандарт ITU-T G.991.2). Для данных устройств расширен набор сетевых функций модемов – добавлен DHCP-сервер, функции firewall, NAT, связывание интерфейсов в единый канал передачи данных (bonding).
При создании цифровой системы передачи семейства MXL были учтены все требования, предъявляемые к устройствам подобного класса.
Подсистема ДП
Для оптимальной реализации конкретной системы связи система ДП в MXL сделана модульной, что дополнительно повышает ремонтопригодность. Возможна установка одного или двух субмодулей ДП. Каждый субмодуль обслуживает одно направление и работает по одно- или двухпарной схеме. Встроенная функция переполюсовки позволяет легко определить последний рабочий участок тракта передачи.
Аналоговая служебная связь
Применяется для общения с персоналом, ведущим работы на тракте с ближайшего рабочего регенерационного пункта в случае нарушения работы цифровой системы передачи. Система аналоговой служебной связи состоит из двух частей - трансформаторной развязки с линией в модеме и автономного блока аналоговой связи (АСМ) с усилителем и микрофоном у оператора, подключаемого к специальному разъему оборудования. Функционал опционален.
Цифровая служебная связь
Для оперативного общения обслуживающего персонала на разных концах тракта без прерывания связи в состав оборудования был включен функциональный узел цифровой служебной связи ЦСС. Доступ к ЦСС и выбор тракта передачи легко осуществляется с передней панели оборудования, разговор может вестись с помощью микротелефонной гарнитуры или через громкоговорящую связь. Для работы используется один из разговорных каналов потока.
Телеметрия
Для контроля состояния объекта и выдачи аварийной информации на вышестоящий объект в оборудование заложены 2 датчика телеметрии, а для управления устройствами на объекте - 2 реле с «сухими» контактами.
Удаленный мониторинг и управление
Вся настройка удаленного и местного полукомплекта может осуществляться через Web-интерфейс, telnet или консоль. Также дистанционно можно организовать локальный или удаленный loopback.
Преимущества
- модем МХL может выступать в роли транспорта для передачи цифровых потоков и абонентских линий, так и в роли медиа-конвертора для передачи кадров Ethernet в современных сетях NGN;
- дистанционное питание до 6-ти регенераторов с одной стороны;
- напряжение дистанционного питания + 300 В;
- устройства работают под управлением операционной системы Linux;
- определение места обрыва линии с точностью до регенерационного участка;
- цифровая служебная связь;
- возможность организации VLAN;
- поддержка функции маршрутизации уровня 2 при передаче данных Ethernet по линиям DSL/E1;
- дополнительные функции оборудования (маршрутизация, DHCP сервер и прочее);
- единая система мониторинга.
Технические характеристики
- 2 интерфейса SHDSL, SHDSL.bis, до 11.4 Мбит/с по одной паре
- Режим работы двухпарный
- Линейный код TC-PAM 4/8/16/32/64/128
- Диапазон скоростей связи по одному каналу 192-11392 кбит/сек
- Шаг изменения скорости 64 кбит/сек
- Максимальное сопротивление шлейфа 1 кОм
- Выходное напряжение ДП ± 150 В/±300 В
- Максимальный ток ДП 60мА/100мА
- Выходное напряжение источника тока обтекания 36 …72 В
- Величина тока обтекания 4..8 мА
4 интерфейса E1
- Скорость передачи 2.048 Мбит/сек
- Линейный код HDB-3, AMI, NRZ
4 интерфейса Ethernet
- Тип разьема RJ-45
- cкорость передачи 10/100Мбит/сек
- автоопределение, дуплекс/полудуплекс
- поддержка стандартов 10Base T/100Base TX
- емкость таблицы MAC-адресов 2K
- максимальное количество VLAN 64
Функциональные характеристики
- коммутатор L2
- поддержка VLAN 802.1q
- поддержка firewall и NAT
- встроенный сервер DHCP
- связывание сетевых интерфейсов (bonding)
Общие параметры
- Напряжение питания -(36 В…72 В) постоянного тока
- Рабочий диапазон температур от +5° до +30°С
- Потребляемая мощность не более 160 Вт, включая ДП
- Относительная влажность до 80%
- Габариты 485x270x40 мм
