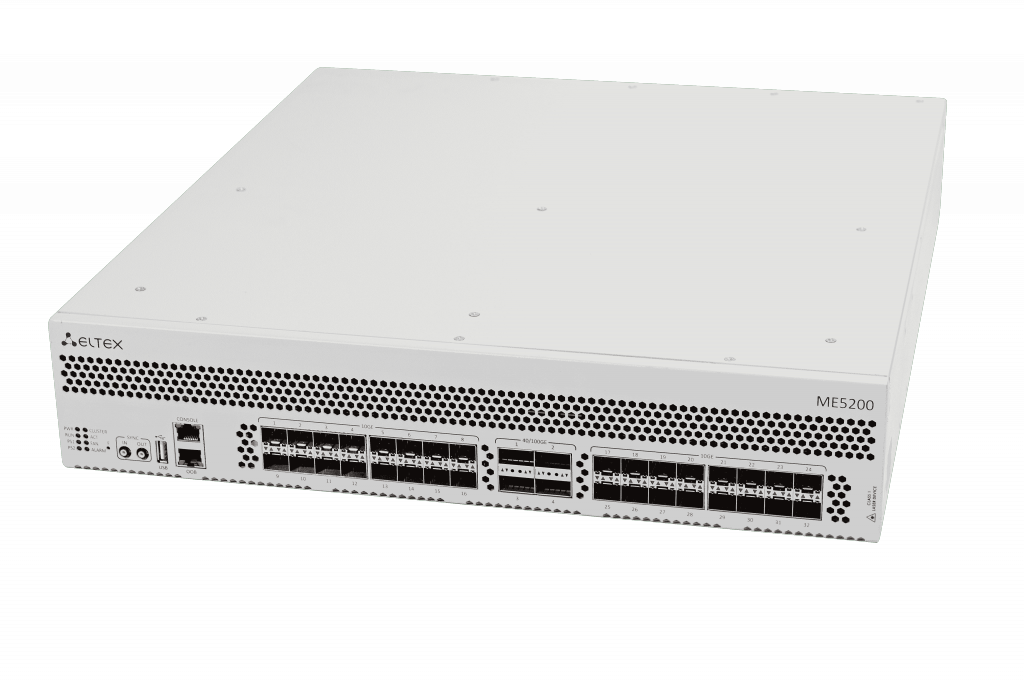

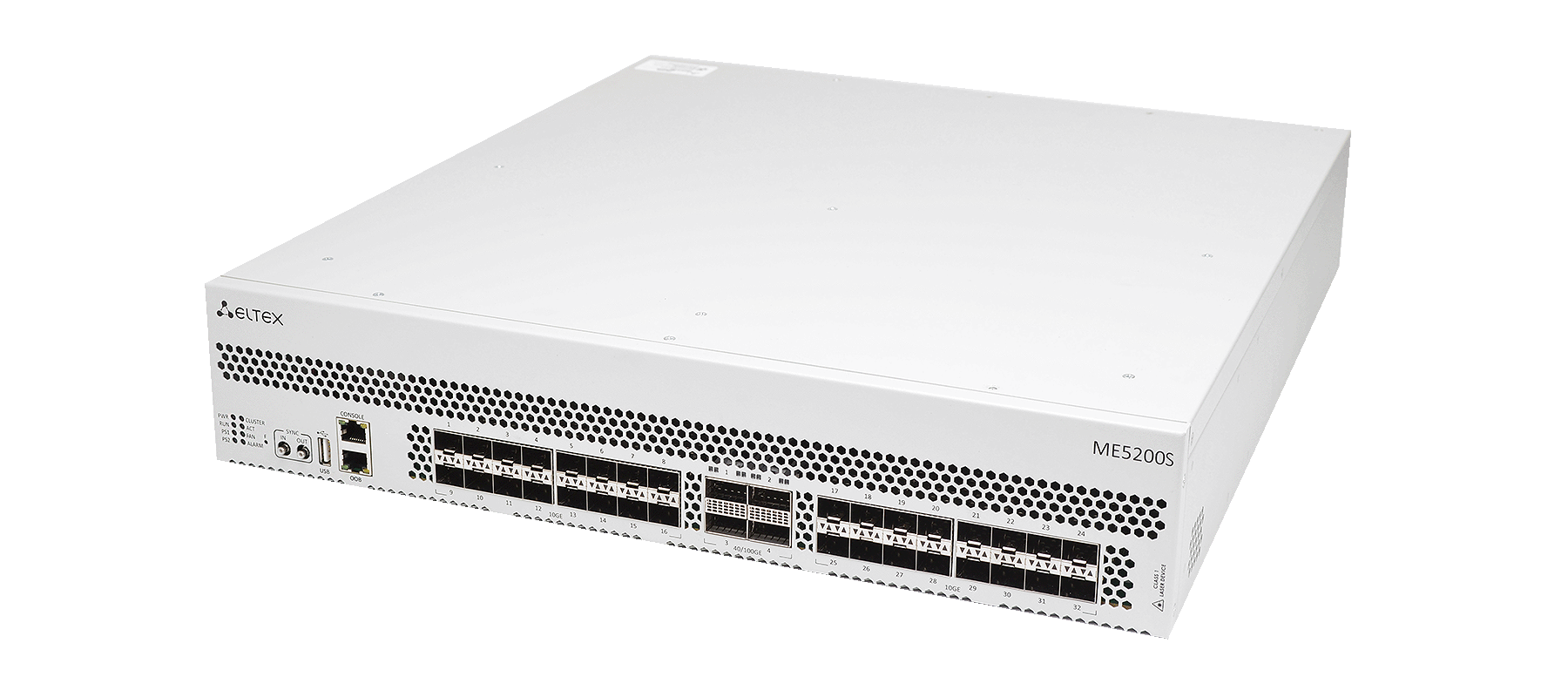

Маршрутизатор ME5200S

Описание
Технические характеристики
Отзывы
Маршрутизаторы серии MЕ – это многофункциональные уcтройства с высокой плотностью портов, предназначенные для использования на сетях операторов связи в качестве агрегирующих маршрутизаторов и маршрутизаторов границы транспортной IP/MPLS-сети.

Маршрутизаторы предоставляют собой экономичное, компактное и высокопроизводительное решение, которое может быть использовано для организации точек присутствия оператора при предоставлении услуг передачи данных крупным заказчикам с высокими требованиями к надежности. Отказоустойчивость устройств обеспечивается путем резервирования источников питания (1+1) и применением сменных модулей вентиляции. Все резервируемые блоки допускают замену на работающем устройстве.

Основными функциональными возможностями устройства, помимо маршрутизации и коммутации трафика, является широкая поддержка механизмов коммутации MPLS, в том числе сервисов MPLS Layer3 VPN, VPLS (Kompella/Martini), VPWS с возможностями pseudowire backup, маршрутизация Multicast-трафика с поддержкой протоколов PIM-SM/PIM-SSM/MSDP/Anycast PIM, а также широкие возможности QoS, позволяющие использовать устройства в качестве граничных маршрутизаторов сети для терминации клиентских сервисов.

ME5200 представляют собой маршрутизаторы с фиксированным набором сетевых интерфейсов, сменными блоками питания и модулями вентиляции и могут применяться в тех местах сети, где требуется высокая производительность в компактном форм-факторе.
Пакетный процессор - Broadcom BCM88375
Центральный процессор - Broadcom XLP308, MIPS 1400MHz

Встроенные интерфейсы
  • Сетевые интерфейсы 32 x 10GE SFP+. Поддерживают режим 1GE (1000BASE-X). Возможно использование SFP трансиверов 1000BASE-T
  • Сетевые интерфейсы 4 x 40/100GE QSFP28. Поддерживаются режимы 40GE и100GE
  • Out Of Band (OOB) порт 1GE (10/100/1000BASE-T)
  • Консольный порт RS-232 (RJ-45)
  • 1x USB 2.0
  • Вход и выход тактовых сигналов синхронизации SyncE (SMB, 50 Ohm)
Производительность
  • Пропускная способность 720 Gbps, 720Mpps
  • Объём буферной памяти 8GB
  • Оперативная память 16GB
  • Размер таблицы MAC адресов 720K (ресурс, разделяемый с таблицами MPLSкоммутации)
  • Количество bridge-доменов до 8K
  • Емкость таблиц маршрутизации - FIB: до 4M маршрутов IPv4 либо 2,7М IPv6. Фактическая вместимость FIB зависит от длины префиксов. Ресурс, разделяемый с таблицами MPLS-коммутации и элементами single-hop BFD-сессий RIB ограничена объемом свободной оперативной памяти
  • Количество L3-интерфейсов до 8K
  • Количество MPLS PW до 16K
  • Количество ARP-записей до 57K
  • Количество VRF (MPLS L3VPN) до 1000 (либо до 128 при запущенных экземлярах BGP-процессов в каждом из VRF)
  • Количество очередей QoS 96K
Физические характеристики
  • Воздушный поток спереди назад (front-to-back). Три сменных модуля вентиляции с возможностью горячей замены.
  • Два сменных источника питания с возможностью горячей замены. Переменный ток: 150..250В 50Гц Постоянный ток: 36..72В
  • Максимальная потребляемая мощность - 350 Вт
  • Диапазон рабочих температур от 0 до 45 C0
  • Вес - 9,8 кг
  • Габаритные размеры (ШхВхГ) 440 x 87 x 500 мм
Функциональные возможности серии ME
  • Функции интерфейсов
  • Группы интерфейсов LAG, LACP
  • Равномерная балансировка трафика в группе
  • Multi-chassis LAG
  • Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130)
  • Traffic mirroring - SPAN, RSPAN
Функции уровня L2
  • Обеспечение коммутации Ethernet посредством бридждоменов и кросс-коннектов
  • Поддержка IEEE bridging (IEEE 802.1d)
  • Поддержка VLAN (IEEE 802.1q)
  • Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операцийнад тегами - push/pop/swap/replace
  • Поддержка протоколов SpanningTree (STP, RSTP, MSTP)
  • Протокол LLDP
Протоколы и функции уровня L3
  • Поддержка статической unicast маршрутизации IPv4, Ipv6
  • Поддержка протокола IS-IS
  • Поддержка OSPFv2, OSPFv3
  • Поддержка Border Gateway Protocol (BGP)
  • Поддержка BGP Route Reflector, BDP Additional Path
  • Поддержка фильтрации маршрутов (routemap, prefix-list)
  • Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов
  • Поддержка IP FastReroute/Loop Free Alternate для OSPF/IS-IS
  • Поддержка VRRP (version 2), DHCP relay agent
  • Поддержка IPv4 ACL (access control lists) для транзитного трафика
  • Балансировка нагрузки ECMP
Управление Multicast
  • Поддержка PIM-SM, PIM-SSM, Anycast RP
  • Поддержка IGMP v2/v3, SSM mapping
  • MSDP
  • Поддержка IPv6 MLDv1, v2
Функции MPLS
  • Поддержка Multiprotocol extensions for BGP-4
  • Поддержка Label Distribution Protocol (LDP)
  • Поддержка MPLS pseudowire с функционалом PW backup
  • Поддержка L2VPN
    • VPWS
    • VPLS LDP signalling (draft-martini)
    • VPLS BGP signalling (draft-kompella)
  • Поддержка L3VPN
    • L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
    • L3VPNinter-ASoptionA
QOS
  • Ограничение скорости на входе и выходе (ingress policing, ingress/egress shaping)
  • Алгоритмы обслуживания очередей SPи DeficitWRR
  • Rate limiting, Storm Control
  • До 8 очередей на логический интерфейс, до 32K очередей на физический интерфейс
Функции обеспечения надежности
  • Graceful Restart для протоколов маршрутизации
  • Non-stop forwarding
  • Хранение двух версий ПО на внутреннем накопителе
  • Возможность отката на предыдущую версию ПО при проведении обновления
Управление и мониторинг
  • Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления
  • Протокол SNMPv1, v2c для мониторинга состояния устройства
  • Протокол NETCONF
  • Экспорт статистических данных (Netflow V9)
  • Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)
  • Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+
  • Удаленная смена ПО
  • Мониторинг параметров и ресурсов системы
  • Поддержка syslog
  • Синхронизация времени, протоколы NTP, SNTP
  • Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)
  • Возможность ограничения скорости перехвата трафика на CPU
