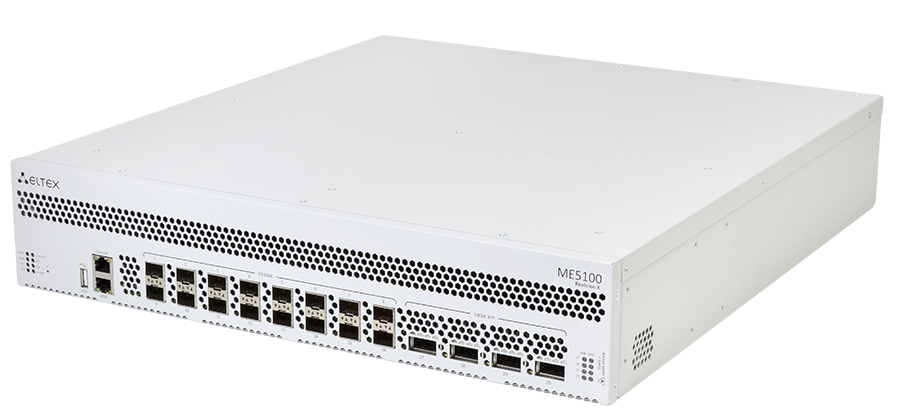

Маршрутизатор ME5100 rev.X
Описание
Технические характеристики
Модули и доп. оборудование
Отзывы
Ключевые особенности
Маршрутизаторы ME5100 rev.X входят в состав серии ME5000 и имеют единообразное программное обеспечение и интерфейсы управления. MЕ5100 rev.X поддерживают весь набор функций, имеющийся на маршрутизаторах серии: IPv4/IPv6-маршрутизацию, Layer2/Layer3 QoS, маршрутизацию IP Multicast, а также MPLS-сервисы второго и третьего уровней.
Маршрутизатор ME5100 rev.X имеет корпус высотой 2RU и содержит фиксированный набор из 16 универсальных сетевых Ethernet-интерфейсов форм-фактора SFP/SFP+, поддерживающих режимы Gigabit Ethernet (1000BASE-X) и 10 Gigabit Ethernet (10GBASE-R), а также 4 сетевых Ethernet-интерфейсов форм-фактора XFP, поддерживающих режим 10GBASE-R.
Наличие интерфейсов форм-фактора XFP позволяет использовать трансиверы с повышенной дальностью действия и обойтись в ряде случаев без дополнительных затрат на системы DWDM для организации линий связи на протяженных участках ВОЛС.
Отказоустойчивость устройства обеспечивается путем резервирования источников питания (1+1) и применением сменных модулей вентиляции. Все резервируемые блоки допускают замену на работающем устройстве.
- Компактное и высокопроизводительное решение
- Широкая поддержка механизмов коммутации MPLS
- Резервируемые блоки питания
- Наличие портов XFP
Маршрутизаторы ME5100 rev.X входят в состав серии ME5000 и имеют единообразное программное обеспечение и интерфейсы управления. MЕ5100 rev.X поддерживают весь набор функций, имеющийся на маршрутизаторах серии: IPv4/IPv6-маршрутизацию, Layer2/Layer3 QoS, маршрутизацию IP Multicast, а также MPLS-сервисы второго и третьего уровней.
Маршрутизатор ME5100 rev.X имеет корпус высотой 2RU и содержит фиксированный набор из 16 универсальных сетевых Ethernet-интерфейсов форм-фактора SFP/SFP+, поддерживающих режимы Gigabit Ethernet (1000BASE-X) и 10 Gigabit Ethernet (10GBASE-R), а также 4 сетевых Ethernet-интерфейсов форм-фактора XFP, поддерживающих режим 10GBASE-R.
Наличие интерфейсов форм-фактора XFP позволяет использовать трансиверы с повышенной дальностью действия и обойтись в ряде случаев без дополнительных затрат на системы DWDM для организации линий связи на протяженных участках ВОЛС.
Отказоустойчивость устройства обеспечивается путем резервирования источников питания (1+1) и применением сменных модулей вентиляции. Все резервируемые блоки допускают замену на работающем устройстве.
Общие параметры
- Пакетный процессор - Broadcom BCM88660
- Центральный процессор - Broadcom XLP308, MIPS 1200Mhz
- Сетевые интерфейсы 16 x 10GE SFP+. Поддерживают режим 1GE (1000BASE-X). Возможно использование SFP-трансиверов 1000BASE-T
- Сетевые интерфейсы 4 x 10GE XFP
- Out Of Band (OOB) порт 1GE (10/100/1000BASE-T)
- Консольный порт RS-232 (RJ-45)
- 1 x USB 2.0
- Пропускная способность - 200 Gbps, 300 Mpps
- Емкость оперативной памяти - 8GB
- Объём буферной памяти - 6GB
- Размер таблицы MAC-адресов - до 262144, ресурс является разделяемым с таблицами MPLS-коммутации и элементами single-hop BFD-сессий
- Количество bridge-доменов - до 4K
- Емкость таблиц маршрутизации - до 1M IPv4 либо 512K IPv6, ресурс является разделяемым с таблицами ARP и IPv6 ND cache
- Количество L3 интерфейсов - до 4К
- Количество MPLS PW - до 12К
- Количество ARP-записей - до 20К
- Количество VRF (MPLS L3VPN) - до 1000 (либо до 128 при запущенных экземлярах BGP-процессов в каждом из VRF)
- Количество очередей QoS - 96K
- Группы интерфейсов LAG, LACP
- Равномерная балансировка трафика в группе
- Multi-chassis LAG
- Поддержка BFDoverLAG, определение неисправности отдель-ного соединения (RFC 7130)
- Traffic mirroring — SPAN, RSPAN
- Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов
- Поддержка IEEE bridging (IEEE 802.1d)
- Поддержка VLAN (IEEE 802.1q)
- Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами — push/pop/swap/replace
- Поддержка протоколов SpanningTree (STP, RSTP, MSTP)
- Протокол LLDP
- Поддержка статической unicast маршрутизации IPv4, IPv6
- Поддержка протокола IS-IS
- Поддержка OSPFv2, OSPFv3
- Поддержка Border Gateway Protocol (BGP)
- Поддержка BGP Route Reflector, BDP Additional Path
- Поддержка фильтрации маршрутов (routemap, prefix-list)
- Поддержка маршрутизации по политикам (Policy-based routing, PBR)
- Поддержка интерфейсов в режиме IP unnumbered
- Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов
- Поддержка IP FastReroute/Loop Free Alternate для OSPF/IS-IS
- Поддержка VRRP (version 2), DHCP relay agent
- Поддержка IPv4 ACL (access control lists) для транзитного трафика
- Балансировка нагрузки ECMP
- Поддержка PIM-SM, PIM-SSM, Anycast RP
- Поддержка IGMP v2/v3, SSM mapping
- MSDP
- Поддержка Multiprotocol extensions for BGP-4
- Поддержка Label Distribution Protocol (LDP)
- Поддержка RSVP-TE, в том числе RSVP-TE FRR и End-to-end protection
- Поддержка MPLS pseudowire с функционалом PW backup
- Поддержка L2VPN
- VPWS
- VPLS LDP signalling (draft-martini)
- VPLS BGP signalling (draft-kompella)
- Поддержка L3VPN
- L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
- L3VPN inter-AS option A
- Ограничение скорости на входе и выходе (ingress/egress policing and shaping)
- Алгоритмы обслуживания очередей SP и DeficitWRR
- Поддержка Weighted random early detection (WRED)
- Rate limiting, Storm Control
- До 8 очередей на логический интерфейс, до 32K очередей на физический интерфейс
- Graceful Restart для протоколов маршрутизации
- Non-stop forwarding
- Хранение двух версий ПО на внутреннем накопителе
- Возможность отката на предыдущую версию ПО при проведении обновления
- Интерфейс командной строки (CLI), поддержка протоко-лов SSH, Telnet для удаленного управления
- Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства
- Протокол NETCONF
- Экспорт статистических данных (Netflow v9, v5, IPFIX)
- Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)
- Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+
- Удаленная смена ПО
- Мониторинг параметров и ресурсов системы
- Поддержка syslog
- Поддержка ELTEX IP SLA
- Синхронизация времени, протоколы NTP, SNTP
- Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)
- Возможность ограничения скорости перехвата трафика на CPU
- Вентиляция корпуса - Воздушный поток спереди назад (front-to-back). Три сменных модуля вентиляции с возможностью горячей замены.
- Источники питания:
- Два сменных источника питания с возможностью горячей замены.
- Переменный ток: 150..250В 50Гц
- Постоянный ток: 36..72В
- Максимальная потребляемая мощность - 250 Вт
- Диапазон рабочих температур - от 0 до 45о C
- Габаритные размеры (ШхВхГ): 440х87х500 мм
SFP-модули (не входят в базовую комплектацию)
FT-XFP-EZR-120-D
| 1 волокно |
Part Number |
| SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM |
FH-SB3512CDS3 / FH-SB5312CDS3 |
| SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM |
FH-SB3512CDL3 / FH-SB5312CDL3 |
| SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM |
FH-SB3512CDS20 / FH-SB5312CDS20 |
| SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM |
FH-SB3512CDL20 / FH-SB5312CDL20 |
| SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL |
FH-SB3512IDS20 / FH-SB5312IDS20 |
| SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM |
FH-SB3512CDL40 / FH-SB5312CDL40 |
| SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM |
FH-SB3512CDS40 / FH-SB5312CDS40 |
| SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM |
FH-SB4512CDL80 / FH-SB5412CDL80 |
| SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM |
FH-SB4512CDS80 / FH-SB5412CDS80 |
| SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM |
FH-SB4512CDL120 / FH-SB5412CDL120 |
| SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM |
FH-SB4512CDS120 / FH-SB5412CDS120 |
| SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM |
FH-SB4512CDL160 / FH-SB5412CDL160 |
| 2 волокна | |
| SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm, LC, DDM |
FH-S8512CDL05 |
| SFP 1,25 GE модуль 2км, ММ, 2 волокна, 1310 nm, LC, DDM |
FH-S3112CDL2 |
| SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM |
FH-S3112CDL20 |
|
SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM | FH-S3112CDL40 |
| SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM |
FH-S5512CDL80 |
| SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM |
FH-S5512CDL120 |
| SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM |
FH-S5512CDL160 |
| SFP+ | |
| 1 волокно | |
| SFP+ 10GE модуль 3 км, SM, 1 волокно, комплект TX/RX 1290/1310 LC, DDM |
FH-SPB311TCDL3 / FH-SPB191TCDL3 |
| SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM |
FH-SPB231TCDL20 / FH-SPB321TCDL20 |
| SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM |
FH-SPB231TCDL40 / FH-SPB321TCDL40 |
| SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM |
FH-SPB231TCDL60 / FH-SPB321TCDL60 |
| SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM |
FH-SPB451TCDL80 / FH-SPB541TCDL80 |
|
SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM | FH-SPB451TCDL100 / FH-SPB541TCDL100 |
| 2 волокна | |
| SFP+ 10GE модуль, 0.3 км, MM, 2 волокна, 850 nm, LC, DDM |
FH-SP851TCDL03 |
| SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM |
FH-SP311TCDL20 |
| SFP+ 10GE модуль, 40 км, SM, 2 волокна, 1550 nm, LC, DDM |
FH-SP551TCDL40 |
| SFP+ 10GE модуль, 80 км, SM, 2 волокна, 1550 nm, LC, DDM |
FH-SP551TCDL80 |
| SFP+ 10GE модуль, 100 км, SM, 2 волокна, 1550 nm, LC, DDM |
FH-SP551TCDL100 |
| SFP/SFP+ трансиверы с интерфейсом RJ-45 | |
| SFP трансивер 10/100/1000 BASE-T |
FH-ST2 |
| SFP+ трансивер 10GBASE-Т |
FH-10SFP-T |
| SFP+ Direct Attach Cable | |
| SFP+ Direct attach cable, 10G, 1m |
FH-DP1T30SS01 |
| SFP+ Direct attach cable, 10G, 2m |
FH-DP1T30SS02 |
|
SFP+ Direct attach cable, 10G, 3m | FH-DP1T30SS03 |
|
SFP+ Direct attach cable, 10G, 5m | FH-DP1T30SS05 |
| XFP
| |
| XFP 10km, Laser wavelength 1310 nm
|
NS-XFP-LR |
| XFP 10km, Laser wavelength 1310 nm
|
FTLX1412M3BCL-J3 |
|
XFP 20km, Laser wavelength 1310 nm
| FH-X311TCDL20 |
|
XFP 100km, Laser wavelength 1550 nm
| FH-X551TCDL100 |
|
XFP 120km, Laser wavelength 1550 nm
|
|
| Дополнительные модули (не входят в базовую комплектацию)
| |
|---|---|
| PM350-48/12 | Модуль питания PM350-48/12, 36-72В DC, 350 Вт |
| РМ350-220/12 | Модуль питания РМ350-220/12, 176-264В AC, 350 Вт |
