Маршрутизатор ME5000

Маршрутизаторы серии MЕ – это многофункциональные уcтройства с высокой плотностью портов, предназначенные для использования на сетях операторов связи в качестве агрегирующих маршрутизаторов и маршрутизаторов границы транспортной IP/MPLS-сети.

Маршрутизаторы предоставляют собой экономичное, компактное и высокопроизводительное решение, которое может быть использовано для организации точек присутствия оператора при предоставлении услуг передачи данных крупным заказчикам с высокими требованиями к надежности. Отказоустойчивость устройств обеспечивается путем резервирования источников питания (1+1) и применением сменных модулей вентиляции. Все резервируемые блоки допускают замену на работающем устройстве.

Основными функциональными возможностями устройства, помимо маршрутизации и коммутации трафика, является широкая поддержка механизмов коммутации MPLS, в том числе сервисов MPLS Layer3 VPN, VPLS (Kompella/Martini), VPWS с возможностями pseudowire backup, маршрутизация Multicast-трафика с поддержкой протоколов PIM-SM/PIM-SSM/MSDP/Anycast PIM, а также широкие возможности QoS, позволяющие использовать устройства в качестве граничных маршрутизаторов сети для терминации клиентских сервисов.

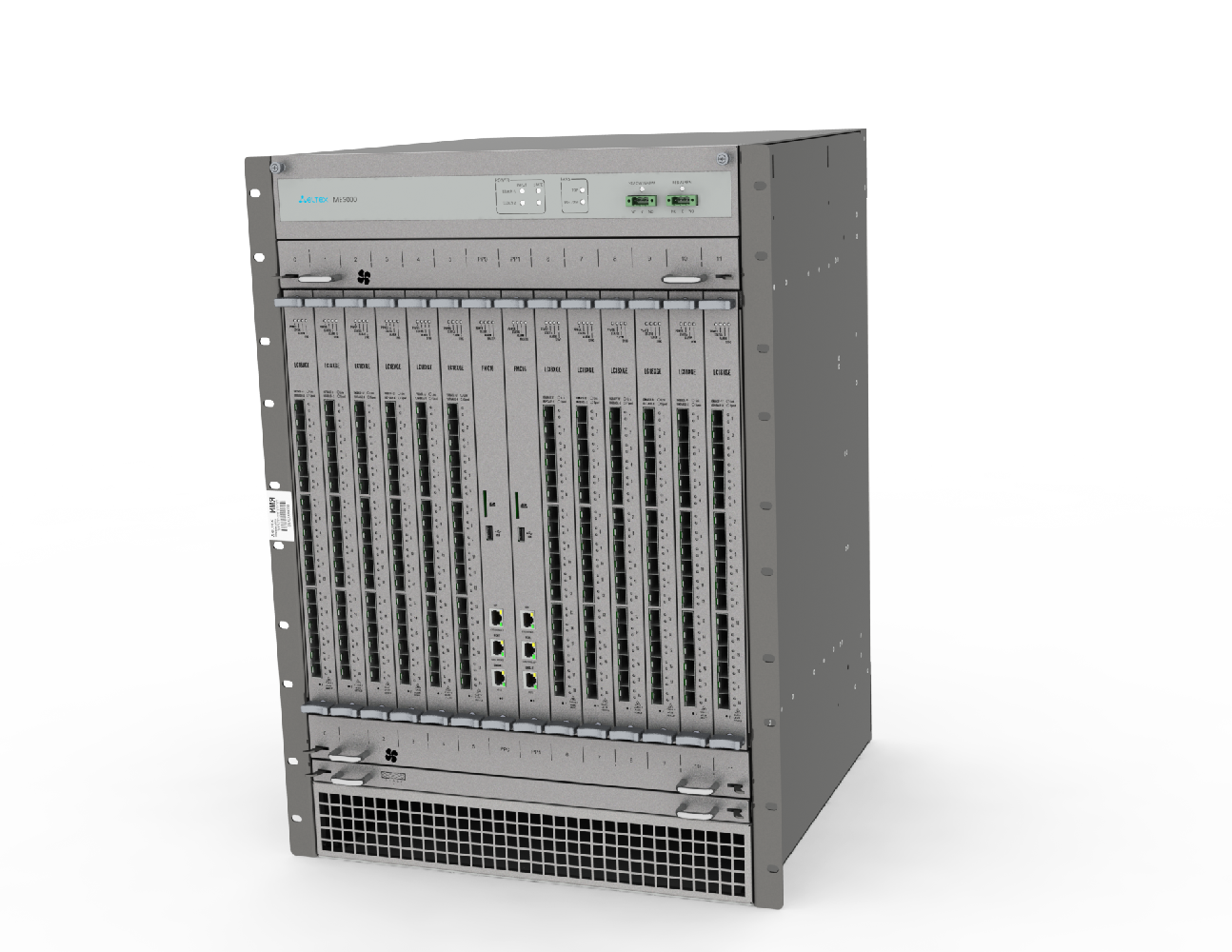

ME5000 является высокопроизводительным модульным маршрутизатором, аппаратная архитектура которого обеспечивает гибкое масштабирование и возможность аппаратного конфигурирования под различные требования как по пропускной способности, так и по типам сетевых интерфейсов. Модули маршрутизатора ME5000 устанавливаются в шасси -стандартный 19" евроконструктив 15U. В шасси предусмотрены два слота для установки модулей управления и коммутации FMC и 12 слотов для установки линейных модулей LC.

Ресурсы

• Количество очередей - 96K/линейный модуль
• Емкость базы маршрутов FIB:
  • До 1M маршрутов IPv4/512K IPv6 при использовании модулей LC18XGE
  • До 4M маршрутов IPv4/2,7 M IPv6 при использовании модулей
  • LC20XGE и LC8XLGE (фактическая вместимость FIB зависит от длины префикса)
• Емкость таблицы MAC-адресов:
  • Ресурс, разделяемый с таблицами MPLS-коммутации и элементами single-hop BFD-сессий
  • До 250K/линейный модуль для LC18XGE
  • До 750K/линейный модуль для LC20XGE, LC8XLGE
• Емкость базы маршрутов RIB - Определяется объемом свободной оперативной памяти
• Количество L3 субинтерфейсов:
  • До 16K на устройство
  • До 4K /линейный модуль для LC18XGE
  • До 8К/линейный модуль для LC20XGE и LC8XLGE
• Количество L3 VPN и PW соединений:
  • До 8K на устройство (при наличии в системе модулей LC18XGE)
  • До 88K на устройство (при использовании только LC20XGE и LC8XLGE) - ресурс, разделяемый с L3VPN/ARP/интерфейсами
• Количество MPLS PW:
  • До 12K при использовании LC18XGE
  • До 16K при использовании LC8XGE/LC20XGE (программное ограничение)
• Количество ARP-записей:
  • До 20K при использовании LC18XG
  • До 57K при использовании LC8XGE/LC20XGE
• Количество VRF (MPLS L3VPN) - До 1000 (либо до 128 при запущенных экземлярах BGP-процессов в каждом из VRF)


Модули маршрутизации и управления

• FMC16 – Порты управления 2х1GbE (RJ-45) – Консольный порт RS-232 (RJ-45), Производительность 1,4Tbps

Линейные модули

• LC18XGE 18x10Gbps (SFP+), Производительность 180Gbps 350Mpps
• LC20XGE 20x10Gbps (SFP+), Производительность 200Gbps 720Mpps
• LC8XLGE 4x40GE (QSFP) + 4x100GE/40GE (QSFP28), Производительность  560Gbps 720Mpps


Энергопотребление компонентов

• FMC16: Модуль маршрутизации и управления - До 200
• LC18XGE: Линейный модуль 18x 10Gbps 10GBASE-R/1000BASE-X (SFP+) - До 200
• LC20XGE: Линейный модуль 20x 10Gbps 10GBASE-R/1000BASE-X (SFP+) - до 250
• LC8XLGE: Линейный модуль 4x 40Gbps (QSFP) + 4x40/100 Gbps (QSFP28) - До 250
• ME5000-FB: Модуль вентиляции - До 400

Физические характеристики

• Вентиляция корпуса - Воздушный поток спереди назад (front-to-back). Два сменных модуля вентиляции с возможностью горячей замены.
• Источники питания - Два ввода питания постоянного тока 36..72В
• Максимальная потребляемая мощность - 4200 Вт
• Диапазон рабочих температур от 0 до 45 C⁰
• Вес:
  • Шасси в сборе без LC/FMC - 46,7 кг
  • FMC16 - 3,4 кг
  • LC20XGE - 3,7 кг
  • LC8XLGE - 3,9 кг
  • LC18XGE - 3,6 кг
• Габаритные размеры (ШхВхГ) 487 x 661 x 495 мм


Функциональные возможности серии ME

• Функции интерфейсов
• Группы интерфейсов LAG, LACP
• Равномерная балансировка трафика в группе
• Multi-chassis LAG
• Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130)
• Traffic mirroring - SPAN, RSPAN

Функции уровня L2

• Обеспечение коммутации Ethernet посредством бридждоменов и кросс-коннектов
• Поддержка IEEE bridging (IEEE 802.1d)
• Поддержка VLAN (IEEE 802.1q)
• Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операцийнад тегами - push/pop/swap/replace
• Поддержка протоколов SpanningTree (STP, RSTP, MSTP)
• Протокол LLDP

Протоколы и функции уровня L3

• Поддержка статической unicast маршрутизации IPv4, Ipv6
• Поддержка протокола IS-IS
• Поддержка OSPFv2, OSPFv3
• Поддержка Border Gateway Protocol (BGP)
• Поддержка BGP Route Reflector, BDP Additional Path
• Поддержка фильтрации маршрутов (routemap, prefix-list)
• Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов
• Поддержка IP FastReroute/Loop Free Alternate для OSPF/IS-IS
• Поддержка VRRP (version 2), DHCP relay agent
• Поддержка IPv4 ACL (access control lists) для транзитного трафика
• Балансировка нагрузки ECMP

Управление Multicast

• Поддержка PIM-SM, PIM-SSM, Anycast RP
• Поддержка IGMP v2/v3, SSM mapping
• MSDP
• Поддержка IPv6 MLDv1, v2

Функции MPLS

• Поддержка Multiprotocol extensions for BGP-4
• Поддержка Label Distribution Protocol (LDP)
• Поддержка MPLS pseudowire с функционалом PW backup
• Поддержка L2VPN
  • VPWS
  • VPLS LDP signalling (draft-martini)
  • VPLS BGP signalling (draft-kompella)
• Поддержка L3VPN
  • L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
  • L3VPNinter-ASoptionA

QoS

• Ограничение скорости на входе и выходе (ingress policing, ingress/egress shaping)

• Алгоритмы обслуживания очередей SPи DeficitWRR

• Rate limiting, Storm Control

• До 8 очередей на логический интерфейс, до 32K очередей на физический интерфейс


Функции обеспечения надежности

• Резервирование модулей управления, время обнаружения аварии одного из модулей – не более 300мс

• Синхронизация FIB/ARP таблиц между модулями управления

• Graceful Restart для протоколов маршрутизации

• Non-stop forwarding

• Обновление ПО с минимальным перерывом сервиса (Inservice Software Upgrade)

• Хранение двух версий ПО на внутреннем накопителе

• Возможность отката на предыдущую версию ПО при проведении обновления


Управление и мониторинг

• Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления

• Протокол SNMPv1, v2c для мониторинга состояния устройства

• Протокол NETCONF

• Экспорт статистических данных (Netflow V9)

• Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)

• Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+

• Удаленная смена ПО

• Мониторинг параметров и ресурсов системы

• Поддержка syslog

• Синхронизация времени, протоколы NTP, SNTP

• Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)

• Возможность ограничения скорости перехвата трафика на CPU
