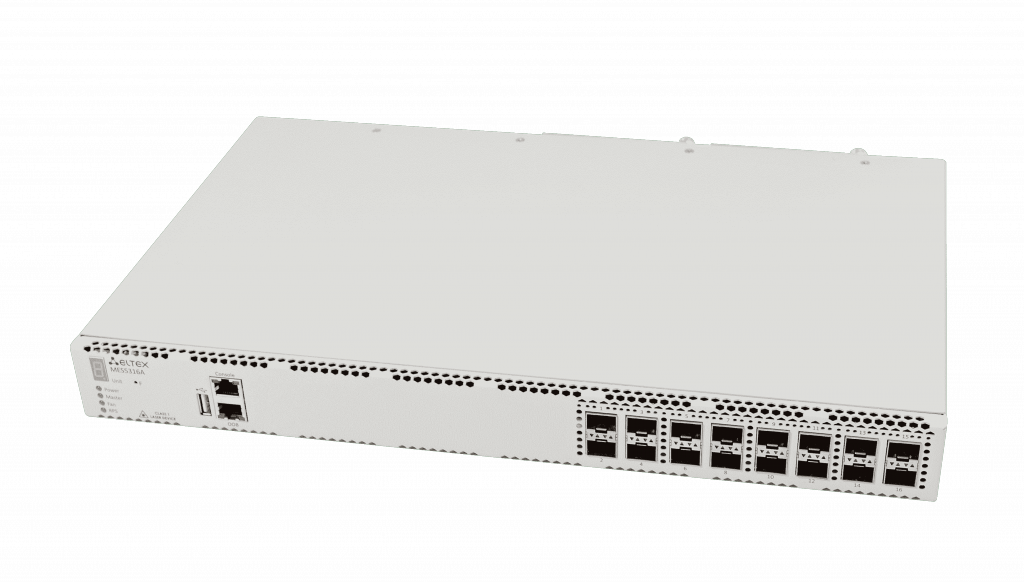

Коммутаторы агрегации 10G MES5316A

Ключевые особенности

• Пропускная способность 320 Гбит/с
• Неблокируемая коммутационная матрица
• 16 портов 10G
• Коммутатор уровня L3
• Front-to-Back вентиляция
• Стекирование до 8 устройств
• Резервирование источников питания

Коммутаторы MES5316A – это высокопроизводительные устройства, оснащенные интерфейсами 10GBASE-R/1000BASE-X и предназначенные для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.

Порты устройства поддерживают работу на скоростях 1 Гбит/с (SFP) и 10 Гбит/с (SFP+), что обеспечивает гибкость в использовании и возможность постепенного перехода на более высокие скорости передачи данных. Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальных нагрузках, сохраняя при этом минимальные и предсказуемые задержки на всех типах трафика.

Технические характеристики
Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.

Дублированные вентиляторы и источники питания постоянного или переменного тока в сочетании с развитой системой мониторинга аппаратной части устройства позволяют получить высокие показатели надежности. Устройства имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойность функционирования сети оператора.

Функции интерфейсов

• Защита от блокировки очереди (HOL)
• Поддержка обратного давления (Back pressure)
• Поддержка Auto MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (Port Mirroring)
• Стекирование

Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC Multicast Support)
• Регулируемое время хранения MAC-адресов
• Статические MAC-адреса (Static MAC Entries)

Поддержка VLAN

• Поддержка Voice VLAN
• Поддержка IEEE 802.1Q
• Поддержка Q-in-Q
• Поддержка Selective Q-in-Q
• Поддержка GVRP

Функции L2 Multicast

• Поддержка профилей Multicast¹
• Поддержка статических Multicast-групп
• Поддержка IGMP Snooping v1,2,3
• Поддержка IGMP Snooping Fast Leave на основе хоста¹/порта
• Поддержка авторизации IGMP через RADIUS¹
• Поддержка MLD Snooping v1,2
• Поддержка IGMP Querier
• Поддержка MVR

Функции L2

• Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
• Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
• Поддержка STP Multiprocess¹
• Поддержка Spanning Tree Fast Link option
• Поддержка EAPS¹
• Поддержка STP Root Guard
• Поддержка BPDU Filtering
• Поддержка STP BPDU Guard
• Поддержка Looback Detection (LBD)
• Поддержка ERPS (G.8032v2)¹

Функции L3

• Статические IP-маршруты
• Протоколы динамической маршрутизации RIP, OSPFv2, OSPFv3
• Address Resolution Protocol (ARP)
• Поддержка протокола VRRP
• Протоколы динамической маршрутизации мультикаста PIM SM, IGMP Proxy

Функции Link Aggregation

• Создание групп LAG
• Объединение каналов с использованием LACP
• Поддержка LAG Balancing Algorithm

Поддержка IPv6

• Функциональность IРv6 Host
• Совместное использование IРv6, IРv4

Сервисные функции

• Виртуальное тестирование кабеля (VCT)
• Диагностика оптического трансивера
• Green Ethernet

Функции обеспечения безопасности

• DHCP Snooping
• Опция 82 протокола DHCP
• IP Source Guard
• Dynamic ARP Inspection
• Поддержка sFlow
• Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
• Проверка подлинности основе IEEE 802.1x
• Guest VLAN¹
• Система предотвращения DoS-атак
• Сегментация трафика
• Защита от несанкционированных DHCP-серверов
• Фильтрация DHCP-клиентов
• Предотвращение атак BPDU
• Фильтрация NetBIOS/NetBEUI
• PPPoE Intermediate Agent¹

Списки управления доступом ACL

• L2-L3-L4 ACL (Access Control List)
• Поддержка Time-Based ACL
• IРv6 ACL
• ACL на основе:
– Порта коммутатора
– Приоритета IEEE 802.1p
– VLAN ID
– EtherType
– DSCP
– Типа IP-протокола
– Номера порта TCP/UDP
– Содержимого пакета, определяемого пользователем (User Defined Bytes)¹

Основные функции качества обслуживания (QoS) и ограничение скорости

• Статистика CoS
• Ограничение скорости на портах (Shaping, Policing)
• Поддержка класса обслуживания IEEE 802.1р
• Защита от широковещательного «шторма»
• Управление полосой пропускания
• Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
• Три цвета маркировки
• Классификация трафика на основании ACL

OAM/CFM¹

• IEEE 802.3ah Ethernet Link OAM
• Dying Gasp
• IEEE 802.1ag Connectivity Fault Management (CFM)
• IEEE 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)

Функции Data Center Bridging (DCB)¹

• IEEE 802.1Qau Congestion Notification (QCN)
• IEEE 802.1Qaz Enhanced Transmission Selection (ETS)
• IEEE 802.1Qbb Priority-Based Flow Control (PFC)
• Ускоренная коммутация (Cut-through switching)

Основные функции управления

• Загрузка и выгрузка конфигурации и ПО по TFTP
• Протокол SNMP
• Интерфейс командной строки (CLI)
• Web-интерфейс¹
• Syslog
• SNTP (Simple Network Time Protocol)
• Traceroute
• LLDP (IEEE 802.1ab) + LLDP MED
• Управление доступом к коммутатору – уровни привилегий для пользователей
• Списки контроля доступа (Management ACL)
• Блокировка интерфейса управления
• Локальная аутентификация
• Фильтрация IP-адресов для SNMP
• Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control System)
• Сервер SSH
• Поддержка SSL
• Поддержка макрокоманд
• Журналирование вводимых команд¹
• Системный журнал
• Автоматическая настройка по DHCP
• Flash File System
• Команды отладки
• Механизм ограничения трафика в сторону CPU
• Шифрование паролей
• Восстановление пароля
• Ping (IPv4/IPv6)
• Сервер FTP¹

Функции мониторинга

• Статистика интерфейсов
• Удаленный мониторинг RMON/SMON
• Поддержка мониторинга загрузки CPU по задачам и по типу трафика
• Мониторинг оперативной памяти (RAM)¹
• Мониторинг температуры
• Мониторинг TCAM

MIB

• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
• RFC 1212 Concise MIB Definitions
• RFC 1213 MIB II
• RFC 1215 MIB Traps Convention
• RFC 1493, 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
• RFC 271, 1757, 2819 RMON MIB
• RFC 2465 IPv6 MIB
• RFC 2466 ICMPv6 MIB
• RFC 2737 Entity MIB
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• Private MIB
• RFC 3289 DIFFSERV MIB
• RFC 2021 RMONv2 MIB
• RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
• RFC 2668 IEEE 802.3 MAU MIB
• RFC 2674, 4363 IEEE 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 4022 MIB для TCP
• RFC 4113 MIB для UDP
• RFC 3298 MIB для Diffserv
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & Traceroute MIB
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMPv4
• RFC 2463, 4443 ICMPv6
• RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
• RFC 793 TCP
• RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC 2571-2574 SNMP
• RFC 826 ARP

  ---

  Не поддерживается текущей версией ПО 5.5.1

Дополнительные модули (не входят в базовую комплектацию)
PM160-220/12	Модуль питания PM160-220/12, 220V AC, 160W
PM100-48/12	Модуль питания РМ100-48/12, 36-72V DC, 100W

    SFP-модули (не входят в базовую комплектацию)

1 волокно	Part Number
SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM	FH-SB3512CDS3 / FH-SB5312CDS3
SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM	FH-SB3512CDL3 / FH-SB5312CDL3
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM	FH-SB3512CDS20 / FH-SB5312CDS20
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM	FH-SB3512CDL20 / FH-SB5312CDL20
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL	FH-SB3512IDS20 / FH-SB5312IDS20
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM	FH-SB3512CDL40 / FH-SB5312CDL40
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM	FH-SB3512CDS40 / FH-SB5312CDS40
SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM	FH-SB4512CDL80 / FH-SB5412CDL80
SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM	FH-SB4512CDS80 / FH-SB5412CDS80
SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM	FH-SB4512CDL120 / FH-SB5412CDL120
SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM	FH-SB4512CDS120 / FH-SB5412CDS120
SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM	FH-SB4512CDL160 / FH-SB5412CDL160
2 волокна
SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm,  LC,  DDM	FH-S8512CDL05
SFP 1,25 GE модуль 2км, ММ, 2 волокна, 1310 nm, LC, DDM	FH-S3112CDL2
SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM	FH-S3112CDL20
SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM	FH-S3112CDL40
SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM	FH-S5512CDL80
SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM	FH-S5512CDL120
SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM	FH-S5512CDL160
SFP+
1 волокно
SFP+ 10GE модуль 3 км, SM, 1 волокно, комплект TX/RX 1290/1310 LC, DDM	FH-SPB311TCDL3 / FH-SPB191TCDL3
SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM	FH-SPB231TCDL20 / FH-SPB321TCDL20
SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM	FH-SPB231TCDL40 / FH-SPB321TCDL40
SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM	FH-SPB231TCDL60 / FH-SPB321TCDL60
SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM	FH-SPB451TCDL80 / FH-SPB541TCDL80
SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM	FH-SPB451TCDL100 / FH-SPB541TCDL100
2 волокна
SFP+ 10GE модуль, 0.3 км, MM, 2 волокна, 850 nm, LC, DDM	FH-SP851TCDL03
SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM	FH-SP311TCDL20
SFP+ 10GE модуль, 40 км, SM, 2 волокна, 1550 nm, LC, DDM	FH-SP551TCDL40
SFP+ 10GE модуль, 80 км, SM, 2 волокна, 1550 nm, LC, DDM	FH-SP551TCDL80
SFP+ 10GE модуль, 100 км, SM, 2 волокна, 1550 nm, LC, DDM	FH-SP551TCDL100
SFP/SFP+ трансиверы с интерфейсом RJ-45
SFP трансивер 10/100/1000 BASE-T	FH-ST2
SFP+ трансивер 10GBASE-Т	FH-10SFP-T
SFP+ Direct Attach Cable
SFP+ Direct attach cable, 10G, 1m	FH-DP1T30SS01
SFP+ Direct attach cable, 10G, 2m	FH-DP1T30SS02
SFP+ Direct attach cable, 10G, 3m	FH-DP1T30SS03
SFP+ Direct attach cable, 10G, 5m	FH-DP1T30SS05
