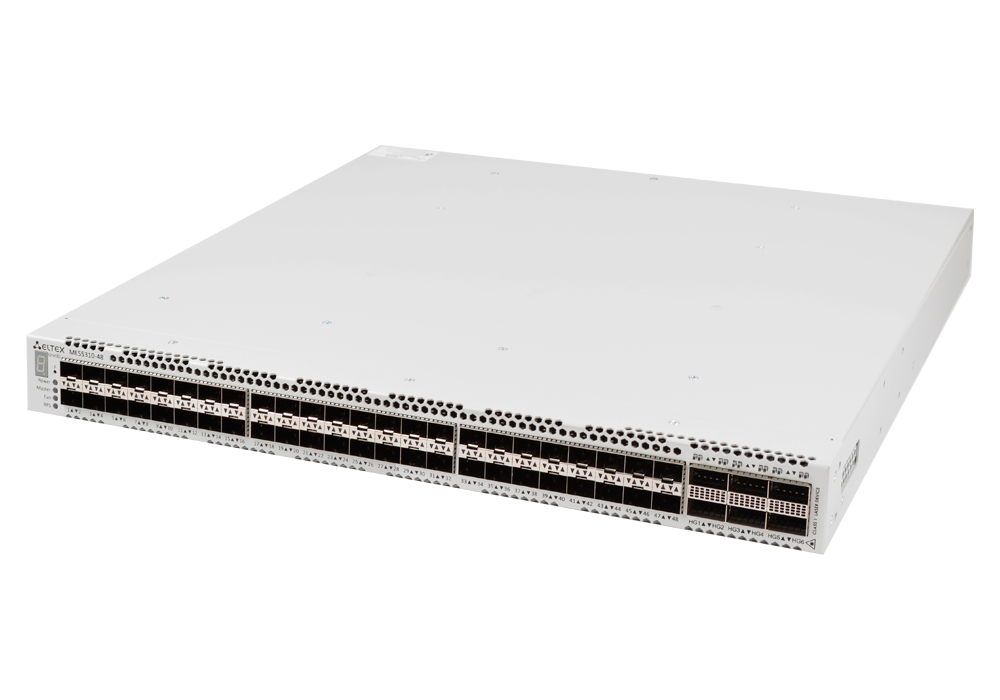

Коммутатор ЦОД MES5310-48

Ключевые особенности

• Высокопроизводительные коммутаторы (до 2,16 Тбит/с)
• Неблокируемая коммутационная матрица
• Коммутаторы уровня L3
• Стекирование до 8 устройств
• Резервирование источников питания
• Front-to-Back вентиляция
• Дублированная система вентиляции

Коммутаторы MES5310-48 — это высокопроизводительные устройства, оснащенные интерфейсами 40GBASE-R и 100GBASE-R и предназначенные для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.

Порты коммутаторов поддерживают работу на скоростях 1 Гбит/с (SFP), 10 Гбит/с (SFP+), 40 Гбит/с (QSFP+) и 100 Гбит/с (QSFP28). Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальной нагрузке, сохраняя при этом минимальные и предсказуемые задержки для всех типов трафика. Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.

Надежность коммутаторов обеспечена за счет резервирования источников питания, системы охлаждения и системы мониторинга аппаратной части устройств. Коммутаторы имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойное функционирование сети оператора.
Поддержка технологии EVPN/VXLAN, реализованная в устройствах, позволяет создавать сети с простой, высокопроизводительной и масштабируемой архитектурой для центров обработки данных.

Интерфейсы

• 10/100/1000BASE-T (OOB) - 1
• 1000BASE-X (SFP)/10GBASE-R (SFP+) - 48
• 40GBASE-R4 (QSFP+)/100GBASE-R4 (QSFP28) - 6
• USB 2.0 - 1
• Консольный порт RS-232 (RJ-45) - 1

Общие параметры

• Пропускная способность - 2,16 Тбит/с
• Производительность на пакетах длиной 64 байта1 - 1028,5 MPPS
• Объем буферной памяти - 12 Мбайт
• Объем ОЗУ (DDR4) - 8 Гбайт
• Объем ПЗУ (embedded uSSD) - 8 Гбайт
• Таблица MAC-адресов - 65536
• Количество ARP-записей2 - 32695
• Таблица VLAN - 4094
• Количество L2 Multicast-групп - 4092
• Количество правил SQinQ - 1320 (ingress), 1320 (egress)
• Количество правил MAC ACL - 6144
• Количество правил IPv4/IPv6 ACL - 6144/3036
• Количество маршрутов L3 IPv4 Unicast3 - 32707
• Количество маршрутов L3 IPv6 Unicast3 - 8165
• Количество маршрутов L3 IPv4 Multicast3 - 16335
• Количество маршрутов L3 IPv6 Multicast3 - 4079
• Количество VRRP-маршрутизаторов - 127
• Максимальный размер ECMP-групп - 64
• Количество VRF - 251 (включая VRF по умолчанию)
• Количество L3-интерфейсов - 2050
• Максимальное количество VXLAN - 4093
• Link Aggregation Groups (LAG) - 128, до 8 портов в одном LAG
• Качество обслуживания QoS - 8 выходных очередей для каждого порта
• Размер Jumbo-фреймов - 10240 байт
• Стекирование - до 8 устройств

Функции интерфейсов

• Защита от блокировки очереди (HOL)
• Поддержка обратного давления (Back pressure)
• Поддержка Auto MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (Port Mirroring)
• Стекирование

Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC Multicast Support)
• Регулируемое время хранения MAC-адресов
• Статические MAC-адреса (Static MAC Entries)
• Логирование событий MAC Flapping

Поддержка VLAN

• Поддержка Voice VLAN
• Поддержка IEEE 802.1Q
• Поддержка Q-in-Q
• Поддержка Selective Q-in-Q
• Поддержка GVRP

Функции L2 Multicast

• Поддержка профилей Multicast
• Поддержка статических Multicast-групп
• Поддержка IGMP Snooping v1,2,3
• Поддержка IGMP Snooping Fast Leave на основе хоста/порта
• Поддержка PIM-Snooping
• Поддержка авторизации IGMP через RADIUS
• Поддержка MLD Snooping v1,2
• Поддержка IGMP Querier

Функции L2

• Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
• Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
• Поддержка Spanning Tree Fast Link option
• Поддержка STP Root Guard
• Поддержка BPDU Filtering
• Поддержка STP BPDU Guard
• Поддержка Loopback Detection (LBD)
• Поддержка ERPS (G.8032v2)
• Поддержка Flex-link
• Поддержка PVSTP+
• Поддержка RPVSTP+

Функции L3

• Статические маршруты
• Протоколы динамической маршрутизации RIP, OSPFv2, OSPFv3, BGP4, IS-IS
• Address Resolution Protocol (ARP)
• Поддержка протокола VRRP
• Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
• Поддержка протокола BFD
• Поддержка функции IP Unnumbered
• Поддержка технологии VRF lite

Технология EVPN/VXLAN5

• Поддержка сервисов L2VPN
• Поддержка сервисов L3VPN

Функции Link Aggregation

• Создание групп LAG
• Объединение каналов с использованием LACP
• Поддержка LAG Balancing Algorithm
• Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

• Функциональность IРv6 Host
• Совместное использование IРv6, IРv4

Сервисные функции

• Диагностика оптического трансивера
• Green Ethernet

Функции обеспечения безопасности

• DHCP Snooping
• Опция 82 протокола DHCP
• IP Source Guard
• Dynamic ARP Inspection
• Поддержка sFlow
• Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
• Проверка подлинности на основе IEEE 802.1x
• Guest VLAN
• Система предотвращения DoS-атак
• Сегментация трафика
• Фильтрация DHCP-клиентов
• Предотвращение атак BPDU
• Фильтрация NetBIOS/NetBEUI

Списки управления доступом ACL

• L2-L3-L4 ACL (Access Control List)
• Поддержка Time-Based ACL
• IРv6 ACL
• ACL на основе:
  • Порта коммутатора
  • Приоритета IEEE 802.1p
  • VLAN ID
  • EtherType
  • DSCP
  • Типа IP-протокола
  • Номера порта TCP/UDP

Основные функции управления

• Загрузка и выгрузка конфигурационного файла по TFTP/SCP
• Протокол SNMP
• Интерфейс командной строки (CLI)
• Web-интерфейс
• Syslog
• SNTP (Simple Network Time Protocol)
• Traceroute
• LLDP (802.1ab) + LLDP MED
• Управление доступом к коммутатору – уровни привилегий для пользователей
• Списки контроля доступа (Management ACL)
• Блокировка интерфейса управления
• Локальная аутентификация
• Фильтрация IP-адресов для SNMP
• Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control System)
• Сервер SSH
• Сервер Telnet
• Поддержка SSL
• Поддержка макрокоманд
• Журналирование вводимых команд
• Системный журнал
• Автоматическая настройка DHCP
• DHCP Relay (Option 82)
• DHCP Option 12
• Сервер DHCP

• Блоки питания (не входят в базовую комплектацию)
  PM350-48/12	Модуль питания PM350-48/12, 36-72В DC, 350 Вт
  РМ350-220/12	Модуль питания РМ350-220/12, 176-264В AC, 350 Вт


  Eltex не является производителем SFP-модулей. Все SFP-модули, поставляемые компанией, являются продукцией партнеров Eltex.
  Предлагаемые трансиверы прошли необходимые тесты, гарантирующие полную совместимость с оборудованием Eltex.



      SFP-модули (не входят в базовую комплектацию)


  1 волокно	Part Number
  SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM	FH-SB3512CDS3 / FH-SB5312CDS3
  SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM	FH-SB3512CDL3 / FH-SB5312CDL3
  SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM	FH-SB3512CDS20 / FH-SB5312CDS20
  SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM	FH-SB3512CDL20 / FH-SB5312CDL20
  SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL	FH-SB3512IDS20 / FH-SB5312IDS20
  SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM	FH-SB3512CDL40 / FH-SB5312CDL40
  SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM	FH-SB3512CDS40 / FH-SB5312CDS40
  SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM	FH-SB4512CDL80 / FH-SB5412CDL80
  SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM	FH-SB4512CDS80 / FH-SB5412CDS80
  SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM	FH-SB4512CDL120 / FH-SB5412CDL120
  SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM	FH-SB4512CDS120 / FH-SB5412CDS120
  SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM	FH-SB4512CDL160 / FH-SB5412CDL160
  2 волокна
  SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm,  LC,  DDM	FH-S8512CDL05
  SFP 1,25 GE модуль 2км, ММ, 2 волокна, 1310 nm, LC, DDM	FH-S3112CDL2
  SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM	FH-S3112CDL20
  SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM	FH-S3112CDL40
  SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM	FH-S5512CDL80
  SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM	FH-S5512CDL120
  SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM	FH-S5512CDL160
  SFP+
  1 волокно
  SFP+ 10GE модуль 3 км, SM, 1 волокно, комплект TX/RX 1310/1310 LC, DDM	FH-SPB311TCDL3
  SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM	FH-SPB231TCDL20 / FH-SPB321TCDL20
  SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM	FH-SPB231TCDL40 / FH-SPB321TCDL40
  SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM	FH-SPB231TCDL60 / FH-SPB321TCDL60
  SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM	FH-SPB451TCDL80 / FH-SPB541TCDL80
  SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM	FH-SPB451TCDL100 / FH-SPB541TCDL100
  2 волокна
  SFP+ 10GE модуль, 0.3 км, MM, 2 волокна, 850 nm, LC, DDM	FH-SP851TCDL03
  SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM	FH-SP311TCDL20
  SFP+ 10GE модуль, 40 км, SM, 2 волокна, 1550 nm, LC, DDM	FH-SP551TCDL40
  SFP+ 10GE модуль, 80 км, SM, 2 волокна, 1550 nm, LC, DDM	FH-SP551TCDL80
  SFP+ 10GE модуль, 100 км, SM, 2 волокна, 1550 nm, LC, DDM	FH-SP551TCDL100
  SFP/SFP+ трансиверы с интерфейсом RJ-45
  SFP трансивер 10/100/1000 BASE-T	FH-ST2
  SFP+ трансивер 10GBASE-Т	FH-10SFP-T
  SFP+ Direct Attach Cable
  SFP+ Direct attach cable, 10G, 1m	FH-DP1T30SS01
  SFP+ Direct attach cable, 10G, 2m	FH-DP1T30SS02
  SFP+ Direct attach cable, 10G, 3m	FH-DP1T30SS03
  SFP+ Direct attach cable, 10G, 5m	FH-DP1T30SS05
  QSFP Direct Attach Cable
  QSFP Direct attach active cable, 1m	FH-DA4T30QQ01
  QSFP Direct attach passive cable, 1m	FH-DP4T30QQ01
  QSFP+ to 4хSFP+ Direct attach passive cable, 1m	FH-DP4T30QS01
  QSFP+ to QSFP+ AOC Cable active 7m	FH-A40M3QQ07
  QSFP
  QSFP+ 40G ММ 100M	FH-QSFP4TCDM01
  MPO CABLE patch cord UPC/UPC 2m Female (для QSFP+ 40G 100M)	NS-MPO12-MPO12-A3
  QSFP+ 40G модуль, 10 км, SM, 2 волокна, 1270 nm/1290 nm/1310 nm/1330 nm,  LC,  DDM	FH-QSFP4TCDL10
  QSFP28 100G
  QSFP28 100G Direct attach cable, 100G, 1m. 30AWG	FH-DP10T30QQ01
  QSFP28 to QSFP28  100G  DAC CABLE  2M	FH--DP10T30QQ02
  QSFP28 to QSFP28  100G  DAC CABLE  3M	FH--DP10T30QQ03
  QSFP28 to QSFP28  100G  AOC  OM3  5M	FH-A100M3QQ05
  QSFP28 100G 1310nm  LR4  LC  DDM	FH-Q28LLR4CDL10
  QSFP28  100G SR4  MPO 100M	FH-Q28SR4CDM01
  QSFP28 100G CWDM4 2KM	FH-Q28CWDM4CDL2
  QSFP28 100G  ER4   30-40KM	FH-Q28LER4CDL30
