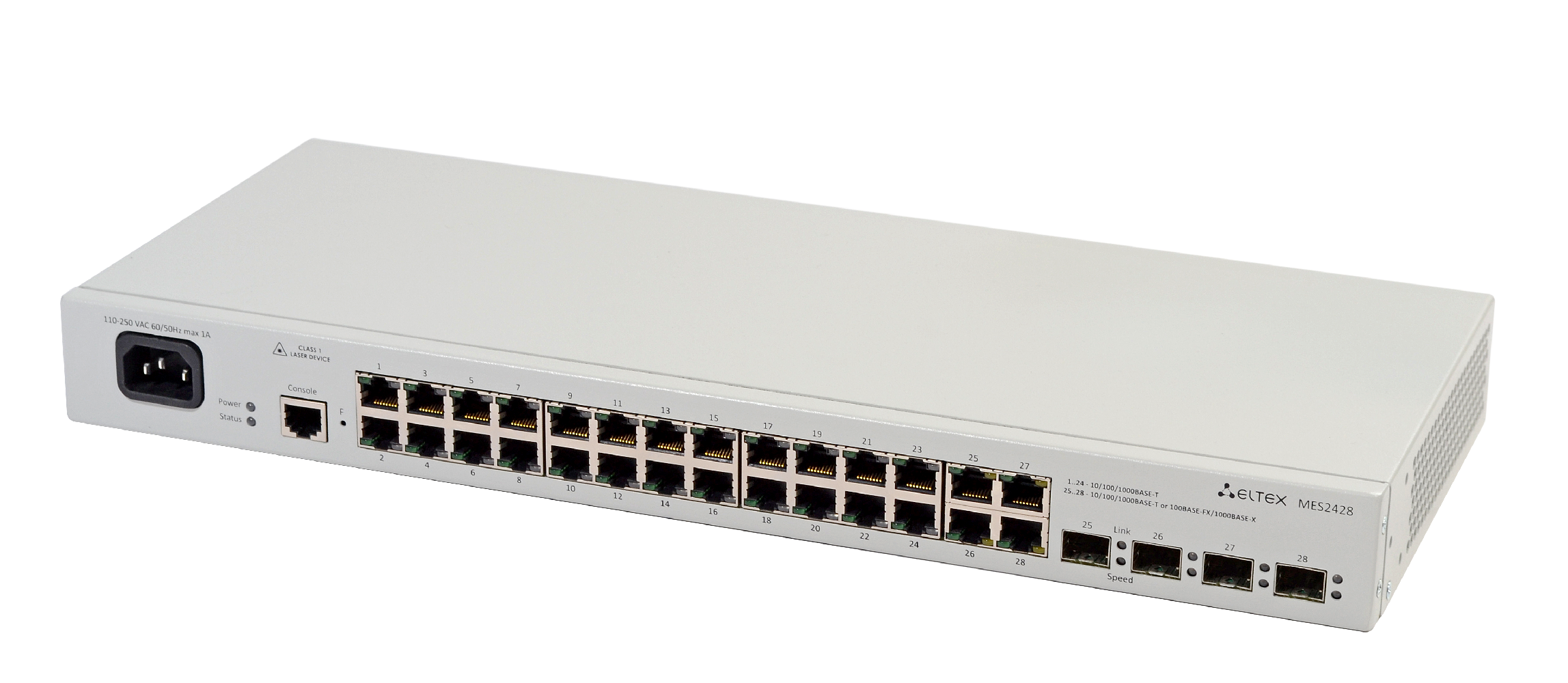

Коммутатор доступа MES2428

Расширенные функции L2
Поддержка Multicast (IGMP Snooping, MVR)
Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)

Коммутатор подключает конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов Gigabit Ethernet.

Коммутатор поддерживает виртуальные локальные сети, многоадресные группы рассылки и имеют расширенный набор функций безопасности.

Общие параметры

Пакетный процессор Realtek RTL8382M
24 порта 10/100/1000BASE-T (RJ-45)
4 порта Combo 10/100/1000Base-T/100Base-FX/1000Base-X
1 консольный порт RS-232 (RJ-45)

Производительность

Пропускная способность - 56 Гбит/с
Производительность на пакетах длиной 64 байта - 41,658 MPPS
Объем буферной памяти - 512 Кбайт
Объем ОЗУ (DDR3) - 256 Мбайт
Объем ПЗУ (SPI Flash) - 32 Мбайт
Таблица MAC-адресов - 8К
Таблица VLAN - 4094
Количество групп L2 Multicast (IGMP Snooping) - 509
Количество ARP-записей - 1000
Link Aggregation Groups (LAG) - 8 групп
Качество обслуживания QoS - 8 выходных очередей на порт
Количество правил MAC ACL - 384
Количество правил IP/IPv6 ACL - 384
Количество правил SQinQ - 128(ingress), 256(egress)
Размер Jumbo-фрейма - Максимальный размер пакетов 10 000 байт

Функции интерфейсов

Защита от блокировки очереди (HOL)
Поддержка Auto MDI/MDIX
Поддержка сверхдлинных кадров (Jumbo frames)
Управление потоком (IEEE 802.3X)
Зеркалирование портов (Port mirroring)
RSPAN

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN
Поддержка многоадресной рассылки (MAC Multicast Support)
Регулируемое время хранения MAC-адресов
Статические записи MAC (Static MAC Entries)
Отслеживание событий MAC change на портах
Логирование событий MAC Flapping

Поддержка VLAN

Поддержка IEEE 802.1Q
Поддержка Q-in-Q
Поддержка Selective Q-in-Q
Поддержка GVRP
Поддержка MAC-based VLAN
Поддержка Protocol-based VLAN

Функции L2

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d)
Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
Поддержка STP Root Guard
Поддержка STP Loop Guard
Поддержка STP BPDU Guard
Поддержка BPDU Filtering
Поддержка Spanning Tree Fast Link option
Поддержка Layer 2 Protocol Tunneling
Поддержка Loopback Detection (LBD)
Изоляция портов
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)

Функции L2 Multicast

Поддержка профилей Multicast
Поддержка статических Multicast-групп
Поддержка IGMP Snooping v1,2,3
Поддержка IGMP Snooping Fast Leave на основе порта
Поддержка функций IGMP proxy-report
Поддержка MLD Snooping v1,2
Поддержка IGMP Querier
Поддержка MVR

Функции Link Aggregation

Создание групп LAG
Объединение каналов с использованием LACP
Поддержка LAG Balancing Algorithm

Сервисные функции

Виртуальное тестирование кабеля (VCT)
Диагностика оптического трансивера

Поддержка IPv6

Функциональность IPv6 Host
Совместное использование IPv4, IРv6

Функции обеспечения безопасности

DHCP Snooping
Опция 82 протокола DHCP
IP Source Guard
Dynamic ARP Inspection (Protection)
Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
Система предотвращения DoS-атак
Сегментация трафика
Фильтрация DHCP-клиентов
Предотвращение атак BPDU
PPPoE Intermediate agent
DHCPv6 Snooping
IPv6 Source Guard

Списки управления доступом ACL

L2-L3-L4 ACL (Access Control List)
IPv6 ACL
ACL на основе:
- Порта коммутатора
- Приоритета IEEE 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS) и ограничения скорости

Ограничение скорости на портах (shaping, policing)
Поддержка класса обслуживания IEEE 802.1p
Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
Настройка приоритета 802.1p для VLAN управления
Классификация трафика на основании ACL
Назначение меток CoS/DSCP на основании ACL
Перемаркировка меток DSCP в CoS
Перемаркировка меток CoS в DSCP
Назначение VLAN на основании ACL

ОАМ

IEEE 802.3ah, Ethernet OAM
Dying Gasp
IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков

Функции мониторинга

Статистика интерфейсов
Поддержка мониторинга загрузки CPU по задачам и по типу трафика
Мониторинг загрузки оперативной памяти (RAM)
Мониторинг температуры
Мониторинг TCAM

Основные функции управления

Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
Протокол SNMP
Интерфейс командной строки (CLI)
Web-интерфейс
Syslog
SNTP (Simple Network Time Protocol)
Traceroute
LLDP (IEEE 802.1ab) + LLDP MED
Управление доступом к коммутатору – уровни привилегий для пользователей
Блокировка интерфейса управления
Локальная аутентификация
Фильтрация IP-адресов для SNMP
Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
Клиент Telnet, клиент SSH
Сервер Telnet, сервер SSH
Поддержка макрокоманд
Журналирование вводимых команд по протоколу TACACS+
Автоматическая настройка DHCP
DHCP Relay (поддержка IРv4)
DHCP Relay Option 82
Добавление тега PPPoE Circuit-ID
Flash File System
Команды отладки
Механизм ограничения трафика в сторону CPU
Шифрование пароля
Ping (поддержка IPv4/IPv6)
Поддержка статических маршрутов IPv4/IPv6
Поддержка двух версий файлов конфигурации

Физические параметры и параметры окружающей среды

Питание:
- 110–250В AC, 60/50 Гц
- 18–72В DC
Максимальная потребляемая мощность - 18 Вт
Аппаратная поддержка Dying Gasp для MES2428 AC
Рабочая температура окружающей среды от -20 до +50 °С
Температура хранения от -40 до +70 °С
Рабочая влажность не более 80%
Охлаждение пассивное
Размеры (ШxВxГ): 430x44x178 мм
Вес: 2,35 кг

*SFP-модули (не входят в базовую комплектацию)*
1 волокно	Part Number
SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM	FH-SB3512CDS3 / FH-SB5312CDS3
SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM	FH-SB3512CDL3 / FH-SB5312CDL3
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM	FH-SB3512CDS20 / FH-SB5312CDS20
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM	FH-SB3512CDL20 / FH-SB5312CDL20
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL	FH-SB3512IDS20 / FH-SB5312IDS20
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM	FH-SB3512CDL40 / FH-SB5312CDL40
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM	FH-SB3512CDS40 / FH-SB5312CDS40
SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM	FH-SB4512CDL80 / FH-SB5412CDL80
SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM	FH-SB4512CDS80 / FH-SB5412CDS80
SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM	FH-SB4512CDL120 / FH-SB5412CDL120
SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM	FH-SB4512CDS120 / FH-SB5412CDS120
SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM	FH-SB4512CDL160 / FH-SB5412CDL160
2 волокна
SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm, LC, DDM	FH-S8512CDL05
SFP 1,25 GE модуль 2км, ММ, 2 волокна, 1310 nm, LC, DDM	FH-S3112CDL2
SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM	FH-S3112CDL20
SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM	FH-S3112CDL40
SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM	FH-S5512CDL80
SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM	FH-S5512CDL120
SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM	FH-S5512CDL160
SFP трансиверы с интерфейсом RJ-45
SFP трансивер 10/100/1000 BASE-T
