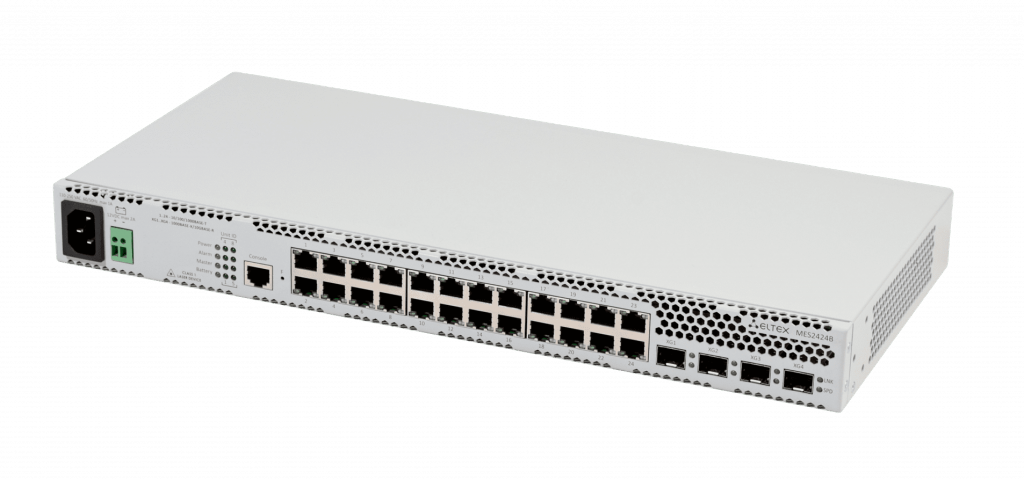

Коммутатор доступа MES2424B

Ключевые особенности

• Расширенные функции L2
• Поддержка Multicast (IGMP Snooping, MVR)
• Бесперебойное питание от АКБ

Коммутаторы осуществляют подключение конечных пользователей к сетям крупных предприятий, предприятий малого и среднего бизнеса, а также к сетям операторов связи с помощью интерфейсов 1G/10G.

Функциональные возможности коммутаторов обеспечивают поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.

Бесперебойное питание
Коммутатор MES2424B имеет возможность подключения аккумуляторной батареи для обеспечения гарантированного питания в случае пропадания первичной сети 220В. Коммутатор оснащен блоком питания, который позволяет заряжать АКБ при наличии питания 220В. Система резервного питания позволяет следить за состоянием первичной сети и извещать о переходе с одного типа питания на другой.

Общие параметры

• Пакетный процессор - Realtek RTL9301
• 24x10/100/1000BASE-T (RJ-45)
• 4x1000BASE-X(SFP)/10GBASE-R(SFP+)
• 1хКонсольный порт RS-232 (RJ-45)

Производительность

• Пропускная способность - 128 Гбит/с
• Производительность на пакетах длиной 64 байта - 95,2 MPPS
• Объем буферной памяти - 1,5 Мбайт
• Объем ОЗУ (DDR3) - 512 Мбайт
• Объем ПЗУ (SPI Flash) - 64 Мбайт
• Таблица MAC-адресов - 16K

• Таблица VLAN - 4094

• Количество групп L2 Multicast (IGMP Snooping) - 1K
• Количество ARP-записей - 1000
• Link Aggregation Groups (LAG) - 24 группы
• Качество обслуживания QoS - 8 выходных очередей на порт
• Количество правил MAC ACL - 512

• Количество правил IP/IPv6 ACL - 576

• Количество правил SQinQ - 384(ingress), 512(egress)

• Размер Jumbo-фрейма - максимальный размер пакетов 12 288 байт

Функции интерфейсов

• Защита от блокировки очереди (HOL)
• Поддержка Auto MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (Port mirroring)
• RSPAN

Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC Multicast Support)
• Регулируемое время хранения MAC-адресов
• Статические записи MAC (Static MAC Entries)
• Отслеживание событий MAC change на портах
• Логирование событий MAC Flapping


Поддержка VLAN

• Поддержка IEEE 802.1Q
• Поддержка Q-in-Q
• Поддержка selective Q-in-Q

• Поддержка GVRP
• Поддержка MAC-based VLAN
• Поддержка Protocol-based VLAN

Функции L2 Multicast

• Поддержка профилей Multicast
• Поддержка статических Multicast-групп
• Поддержка IGMP Snooping v1,2,3
• Поддержка IGMP Snooping Fast Leave на основе порта
• Поддержка функций IGMP proxy-report
• Поддержка IGMP Querier
• Поддержка MVR

Функции L2

• Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d)
• Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
• Поддержка STP Root Guard
• Поддержка STP Loop Guard

• Поддержка STP BPDU Guard
• Поддержка BPDU Filtering
• Поддержка Spanning Tree Fast Link option
• Поддержка Loopback Detection (LBD)
• Изоляция портов
• Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
• Поддержка Layer 2 Protocol Tunneling


OAM

• IEEE 802.3ah, Ethernet OAM
• Dying Gasp
• IEEE 802.3ah Unidirectional Link Detection (UDLD) — протокол обнаружения однонаправленных линков

   Основные функции управления

• Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
• Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
• Протокол SNMP
• Интерфейс командной строки (CLI)
• Web-интерфейс

• Syslog
• SNTP (Simple Network Time Protocol)
• Traceroute
• LLDP (IEEE 802.1ab) + LLDP MED
• Управление доступом к коммутатору – уровни привилегий для пользователей
• Блокировка интерфейса управления
• Локальная аутентификация
• Фильтрация IP-адресов для SNMP
• Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
• Клиент Telnet, клиент SSH

• Сервер Telnet, сервер SSH
• Поддержка макрокоманд

• Журналирование вводимых команд по протоколу TACACS+
• Автоматическая настройка DHCP
• DHCP Relay (поддержка IРv4)
• DHCP Relay Option 82
• Flash File System
• Команды отладки
• Механизм ограничения трафика в сторону CPU
• Шифрование пароля
• Ping (поддержка IPv4/IPv6)
• Поддержка статических маршрутов IPv4/IPv6
• Поддержка нескольких версий файлов конфигурации

Функции мониторинга

• Статистика интерфейсов
• Поддержка мониторинга загрузки CPU по задачам и очередям
• Мониторинг загрузки оперативной памяти (RAM)
• Мониторинг температуры
• Мониторинг TCAM
