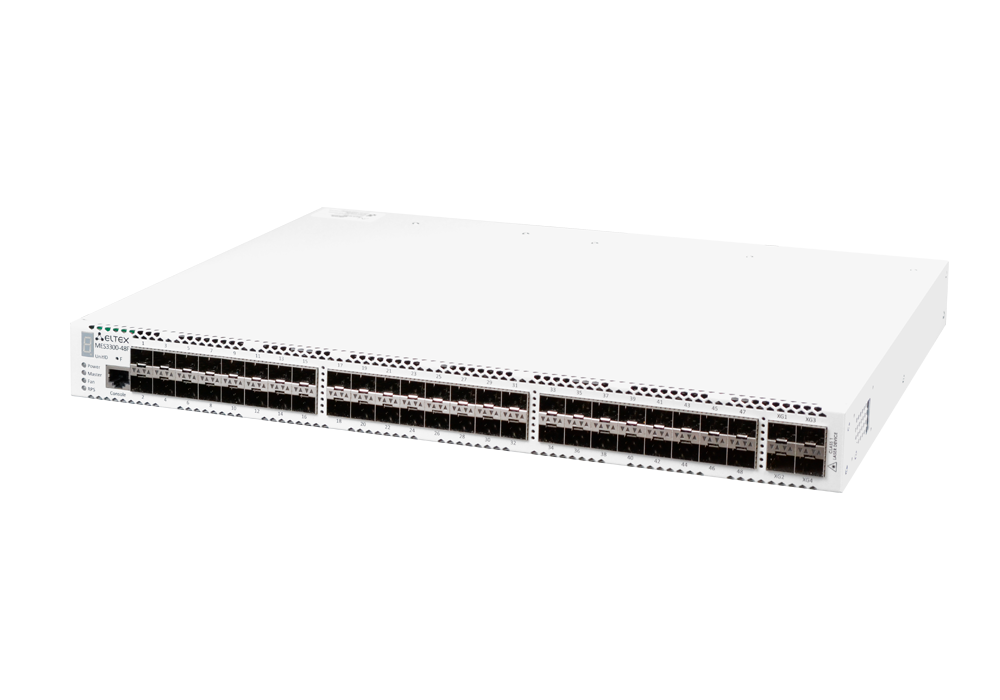

Коммутатор агрегации MES3300-48F

Описание
Технические характеристики
Модули и доп. оборудование
Отзывы
  • Пропускная способность 176 Гбит/с
  • Неблокируемая коммутационная матрица
  • 4 порта 10G
  • Коммутатор уровня L3
  • Стекирование до 8 устройств
  • Резервирование источников питания с возможностью горячей замены
  • Дублированная система вентиляции
  • Front-to-Back вентиляция
Коммутаторы нового поколения MES3300-48F могут использоваться в операторских сетях в качестве коммутаторов уровня агрегации района или транспортных коммутаторов и в центрах обработки данных в качестве Top-of-Rack коммутаторов.

Значительный запас по производительности обеспечивается благодаря универсальным интерфейсам, работающим на скорости 10 Гбит/с или 1 Гбит/с.
Преимущества коммутаторов MES — развитые функции L2, поддержка статической и динамической маршрутизации, возможность объединения в стек до 8 устройств, резервирование источников питания с возможностью горячей замены.

Поддержка протокола защиты кольца ERPS позволяет получить время сходимости менее 200 мс, что обеспечивает беспрерывное предоставление сервисов.
Указанные в технической документации значения являются приблизительными, поскольку разработка устройства еще не завершена. Точные показатели будут опубликованы после финального тестирования и выхода модели в предсерийное производство

Интерфейсы
  • 48 x 1000BASE-X/100BASE-FX (SFP)
  • 4 x 10GBASE-R/1000BASE-X (SFP+/SFP)
  • 1 x Консольный порт RS-232 (RJ-45)
Производительность
  • Пропускная способность - 176 Гбит/с
  • Производительность на пакетах длиной 64 байта¹ - 130,95 MPPS
  • Объем буферной памяти - 3 Мбайт
  • Объем ОЗУ (DDR4) - 2 Гбайт
  • Объем ПЗУ (RAW NAND) - 512 Мбайт
  • Таблица MAC-адресов - 16384
  • Количество ARP-записей2 - 4087
  • Таблица VLAN - 4094
  • Количество L2 Multicast-групп - 4092
  • Количество правил SQinQ - 1320 (ingress), 1320 (egress)
  • Количество правил MAC ACL - 3000
  • Количество правил IPv4/IPv6 ACL - 2999/1500
  • Количество маршрутов L3 IPv4 Unicast3 - 13278
  • Количество маршрутов L3 IPv6 Unicast3 - 3316
  • Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)3 - 4087
  • Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)3 - 1642
  • Количество VRRP-маршрутизаторов - 255
  • Максимальный размер ECMP-групп - 5
  • Количество VRF - 16 (включая VRF по умолчанию)
  • Количество L3-интерфейсов - 2050
  • Link Aggregation Groups (LAG) - 32, до 8 портов в одном LAG
  • Качество обслуживания QoS - 8 выходных очередей для каждого порта
  • Размер Jumbo-фреймов - 10240 байт
  • Стекирование - 8 устройств
Функции интерфейсов
  • Защита от блокировки очереди (HOL)
  • Поддержка обратного давления (Back Pressure)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo Frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (SPAN, RSPAN)
  • Стекирование
Функции при работе с МAC-адресами
  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Регулируемое время хранения MAC-адресов
  • Статические записи MAC (Static MAC Entries)
  • Логирование событий MAC Flapping
Поддержка VLAN
  • Поддержка Voice VLAN
  • Поддержка 802.1Q
  • Поддержка Q-in-Q
  • Поддержка Selective Q-in-Q
  • Поддержка GVRP
Функции L2 Multicast
  • Поддержка профилей Multicast
  • Поддержка статических Mullticast-групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP snooping Fast Leave на основе хоста/порта
  • Поддержка Pim-Snooping
  • Поддержка функции IGMP proxy-report
  • Поддержка авторизации IGMP через RADIUS
  • Поддержка MLD Snooping v1,2
  • Поддержка IGMP Querier
  • Поддержка MVR
Функции L2
  • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w)
  • Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE802.1s)
  • Поддержка PVSTP+
  • Поддержка RPVSTP+
  • Поддержка Spanning Tree Fast Link option
  • Поддержка STP Root Guard
  • Поддержка BPDU Filtering
  • Поддержка STP BPDU Guard
  • Поддержка Loopback Detection
  • Поддержка ERPS (G.8032v2)
  • Поддержка Flex-link
  • Поддержка Private VLAN
  • Поддержка Layer 2 Protocol Tunneling (L2PT)
Функции L3
  • Статические IP-маршруты
  • Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP¹ (IPv4 Unicast, IPv4 Multicast, IPv6 Unicast)
  • Поддержка протокола BFD (для BGP)
  • Address Resolution Protocol (ARP)
  • Поддержка Proxy ARP
  • Поддержка протокола VRRP
  • Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
  • Балансировка нагрузки ECMP
  • Поддержка функции IP Unnumbered
  • Поддержка технологии VRF lite
Функции Link Aggregation
  • Создание групп LAG
  • Объединение каналов с использованием LACP
  • Поддержка LAG Balancing Algorithm
  • Поддержка Multi-Switch Link Aggregation Group (MLAG)
Поддержка IPv6
  • Функциональность IPv6 Host
  • Совместное использование IPv4, IPv6
Сервисные функции
  • Виртуальное тестирование кабеля (VCT)
  • Диагностика оптического трансивера
  • Green Ethernet
Функции обеспечения безопасности
  • Защита от несанкционированных DHCP-серверов (DHCP Snooping)
  • Опция 82 протокола DHCP
  • IP Source Guard
  • Dynamic ARP Inspection
  • First Hop Security
  • Поддержка sFlow
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
  • Проверка подлинности по портам на основе 802.1x
  • Guest VLAN
  • Система предотвращения DoS-атак
  • Сегментация трафика
  • Фильтрация DHCP-клиентов
  • Предотвращение атак BPDU
  • Фильтрация NetBIOS/NetBEUI
Основные функции качества обслуживания (QoS)
  • Статистика QoS
  • Ограничение скорости на портах (shaping, policing)
  • Поддержка класса обслуживания 802.1p
  • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
  • Управление полосой пропускания
  • Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
  • Три цвета маркировки
  • Назначение меток CoS/DSCP на основании ACL
  • Назначение меток VLAN на основании ACL
  • Настройка приоритетов 802.1p для VLAN управления
  • Перемаркировка DSCP to CoS, CoS to DSCP
  • Назначение меток 802.1p DSCP для протокола IGMP
ОАМ
  • 802.3ah Ethernet Link OAM
  • 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)
ACL (Списки управления доступом)
  • L2-L3-L4 ACL (Access Control List)
  • Поддержка Time-Based ACL
  • IPv6 ACL
  • ACL на основе:
    • Порта коммутатора
    • Приоритета 802.1p
    • VLAN ID
    • EtherType
    • DSCP
    • Типа протокола
    • Номера порта TCP/UDP
    • Содержимого пакета, определяемого пользователем (User Defined Bytes)
Основные функции управления
  • Загрузка и выгрузка конфигурационного файла по TFTP/SCP
  • Протокол SNMP
  • Интерфейс командной строки (CLI)
  • Блоки питания (не входят в базовую комплектацию)
    PM160-220/12Модуль питания PM160-220/12, 220V AC, 160W
    PM100-48/12Модуль питания PM100-48/12, 48V DC, 100W

    Eltex не является производителем SFP-модулей. Все SFP-модули, поставляемые компанией, являются продукцией партнеров Eltex. Предлагаемые трансиверы прошли необходимые тесты, гарантирующие полную совместимость с оборудованием Eltex.

        SFP-модули (не входят в базовую комплектацию)
     1 волокно

    Part Number

     SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

    FH-SB3512CDS3 / FH-SB5312CDS3

     SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

    FH-SB3512CDL3 / FH-SB5312CDL3

     SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

    FH-SB3512CDS20 / FH-SB5312CDS20

     SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

    FH-SB3512CDL20 / FH-SB5312CDL20

     SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL

    FH-SB3512IDS20 / FH-SB5312IDS20

     SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

    FH-SB3512CDL40 / FH-SB5312CDL40

     SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

    FH-SB3512CDS40 / FH-SB5312CDS40

     SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

    FH-SB4512CDL80 / FH-SB5412CDL80

     SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM

    FH-SB4512CDS80 / FH-SB5412CDS80

     SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

    FH-SB4512CDL120 / FH-SB5412CDL120

     SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM

    FH-SB4512CDS120 / FH-SB5412CDS120

     SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM

    FH-SB4512CDL160 / FH-SB5412CDL160

     2 волокна
     SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm,  LC,  DDM

    FH-S8512CDL05

     SFP 1,25 GE модуль 2км, ММ, 2 волокна, 1310 nm, LC, DDM

    FH-S3112CDL2

     SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM

    FH-S3112CDL20

    SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM

    FH-S3112CDL40
     SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM

    FH-S5512CDL80

     SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM

    FH-S5512CDL120

     SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM

    FH-S5512CDL160

    SFP+
     1 волокно
     SFP+ 10GE модуль 3 км, SM, 1 волокно, комплект TX/RX 1310/1310 LC, DDM

    FH-SPB311TCDL3

     SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

    FH-SPB231TCDL20 / FH-SPB321TCDL20

     SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

    FH-SPB231TCDL40 / FH-SPB321TCDL40

     SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

    FH-SPB231TCDL60 / FH-SPB321TCDL60

     SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

    FH-SPB451TCDL80 / FH-SPB541TCDL80

     SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

    FH-SPB451TCDL100 / FH-SPB541TCDL100
     2 волокна
     SFP+ 10GE модуль, 0.3 км, MM, 2 волокна, 850 nm, LC, DDM

    FH-SP851TCDL03

     SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM

    FH-SP311TCDL20

     SFP+ 10GE модуль, 40 км, SM, 2 волокна, 1550 nm, LC, DDM

    FH-SP551TCDL40

     SFP+ 10GE модуль, 80 км, SM, 2 волокна, 1550 nm, LC, DDM

    FH-SP551TCDL80

     SFP+ 10GE модуль, 100 км, SM, 2 волокна, 1550 nm, LC, DDM

    FH-SP551TCDL100

    SFP/SFP+ трансиверы с интерфейсом RJ-45
     SFP трансивер 10/100/1000 BASE-T

    FH-ST2

     SFP+ трансивер 10GBASE-Т

    FH-10SFP-T

    SFP+ Direct Attach Cable
     SFP+ Direct attach cable, 10G, 1m

    FH-DP1T30SS01

     SFP+ Direct attach cable, 10G, 2m

    FH-DP1T30SS02

    SFP+ Direct attach cable, 10G, 3m

    FH-DP1T30SS03

    SFP+ Direct attach cable, 10G, 5m

    FH-DP1T30SS05
