Коммутатор агрегации 10G MES5316A rev.C/C1

Описание
Технические характеристики
Модули и доп. оборудование
Отзывы
Ключевые особенности
  • Пропускная способность 320 Гбит/с
  • Неблокируемая коммутационная матрица
  • 16 портов 10G
  • Коммутатор уровня L3
  • Front-to-Back вентиляция
  • Стекирование до 8 устройств
  • Резервирование источников питания

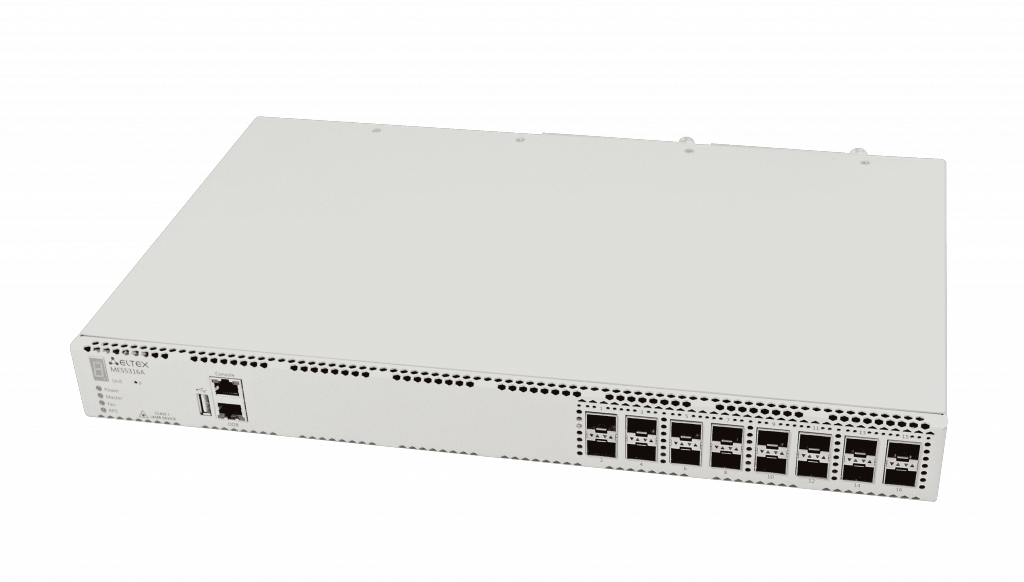

Коммутаторы MES5316A – это высокопроизводительные устройства, оснащенные интерфейсами 10GBASE-R/1000BASE-X и предназначенные для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД).

Порты устройства поддерживают работу на скоростях 1 Гбит/с (SFP) и 10 Гбит/с (SFP+), что обеспечивает гибкость в использовании и возможность постепенного перехода на более высокие скорости передачи данных. Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальных нагрузках, сохраняя при этом минимальные и предсказуемые задержки на всех типах трафика.

Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.

Дублированные вентиляторы и источники питания постоянного или переменного тока в сочетании с развитой системой мониторинга аппаратной части устройства позволяют получить высокие показатели надежности. Устройства имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойность функционирования сети оператора.
Интерфейсы
  • 16х10GBASE-R (SFP+)/1000BASE-X (SFP)
  • 1х10/100/1000BASE-T (ООВ)
  • 1xUSB 2.0
  • 1xКонсольный порт RS-232 (RJ-45)
Производительность
  • Пропускная способность - 320 Гбит/c
  • Производительность на пакетах длиной 64 байта1 - 238 MPPS
  • Объем буферной памяти - 3 Мбайт
  • Объём ОЗУ (DDR3) - 2 Гбайт
  • Объём ПЗУ (NAND Flash) - 1 Гбайт
  • Таблица MAC-адресов - 32768
  • Количество ARP-записей2 - 8151
  • Таблица VLAN - 4094
  • Количество L2 Multicast-групп - 1024
  • Количество правил SQinQ - 1320(ingress), 1320(egress)
  • Количество правил ACL - 2 996
  • Количество маршрутов L3 IPv4 Unicast3 - 16 288
  • Количество маршрутов L3 IPv6 Unicast3 - 4 070
  • Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)3 - 8 143
  • Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)3 - 2 034
  • Количество VRRP-маршрутизаторов - 127
  • Максимальный размер ECMP-групп - 64
  • Количество VRF - 16 (включая VRF по умолчанию)
  • Количество L3 интерфейсов - 2050
  • Максимальное количество VXLAN - 2094
  • Link Aggregation Groups (LAG) - 32, до 8 портов в одном LAG
  • Качество обслуживания QoS - 8 выходных очередей для каждого порта
  • Размер Jumbo-фреймов - 10 240 байт
  • Стекирование до 8 устройств
    Функции интерфейсов
    • Защита от блокировки очереди (HOL)
    • Поддержка обратного давления (Back pressure)
    • Поддержка Auto MDI/MDIX
    • Поддержка сверхдлинных кадров (Jumbo frames)
    • Управление потоком (IEEE 802.3X)
    • Зеркалирование портов (SPAN, RSPAN)
    • Стекирование
    Функции при работе с МAC-адресами
    • Независимый режим обучения в каждой VLAN
    • Поддержка многоадресной рассылки (MAC Multicast Support)
    • Регулируемое время хранения MAC-адресов
    • Статические MAC-адреса (Static MAC Entries)
    • Логирование событий MAC Flapping
    Поддержка VLAN
    • Поддержка Voice VLAN
    • Поддержка IEEE 802.1Q
    • Поддержка Q-in-Q
    • Поддержка Selective Q-in-Q
    • Поддержка GVRP
    Функции L2 Multicast
    • Поддержка профилей Multicast
    • Поддержка статических Multicast-групп
    • Поддержка IGMP Snooping v1,2,3
    • Поддержка IGMP Snooping Fast Leave на основе хоста/порта
    • Поддержка PIM-Snooping
    • Поддержка функции IGMP proxy-report
    • Поддержка авторизации IGMP через RADIUS
    • Поддержка MLD Snooping v1,2
    • Поддержка IGMP Querier
    • Поддержка MVR
    Функции L2
    • Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
    • Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
    • Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
    • Поддержка PVSTP+
    • Поддержка RPVSTP+
    • Поддержка Spanning Tree Fast Link option
    • Поддержка STP Root Guard
    • Поддержка BPDU Filtering
    • Поддержка STP BPDU Guard
    • Поддержка Loopback Detection (LBD)
    • Поддержка ERPS (G.8032v2)
    • Поддержка Flex-link
    • Поддержка Private VLAN
    • Поддержка Layer 2 Protocol Tunneling (L2PT)
    Функции L3
    • Статические IP-маршруты
    • Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP4 (IPv4 Unicast, IPv4 Multicast)
    • Поддержка протоколов BFD (для BGP)
    • Address Resolution Protocol (ARP)
    • Поддержка Proxy ARP
    • Поддержка протокола VRRP
    • Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
    • Балансировка нагрузки ECMP
    • Поддержка функции IP Unnumbered
    • Поддержка технологии VRF lite
    Технология EVPN/VXLAN5
    • Поддержка сервисов L2VPN
    • Поддержка сервисов L3VPN
    Функции Link Aggregation
    • Создание групп LAG
    • Объединение каналов с использованием LACP
    • Поддержка LAG Balancing Algorithm
    • Поддержка Multi-Switch Link Aggregation Group (MLAG)
    Поддержка IPv6
    • Функциональность IРv6 Host
    • Совместное использование IРv6, IРv4
    Сервисные функции
    • Диагностика оптического трансивера
    • Green Ethernet
    Функции обеспечения безопасности
    • Защита от несанкционированных DHCP-серверов (DHCP Snooping)
    • Опция 82 протокола DHCP
    • IP Source Guard
    • Dynamic ARP Inspection
    • Поддержка sFlow
    • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
    • Проверка подлинности по портам на основе IEEE 802.1x
    • Guest VLAN
    • Система предотвращения DoS-атак
    • Сегментация трафика
    • Фильтрация DHCP-клиентов
    • Предотвращение атак BPDU
    • Фильтрация NetBIOS/NetBEUI
    Списки управления доступом ACL
    • L2-L3-L4 ACL (Access Control List)
    • Поддержка Time-Based ACL
    • IРv6 ACL
    • ACL на основе:
      • Порта коммутатора
      • Приоритета IEEE 802.1p
      • VLAN ID
      • EtherType
      • DSCP
      • Типа IP-протокола
      • Номера порта TCP/UDP
    Основные функции качества обслуживания (QoS) и ограничение скорости
    • Статистика QoS
    • Ограничение скорости на портах (Shaping, Policing)
    • Поддержка класса обслуживания IEEE 802.1р
    • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
    • Управление полосой пропускания
    • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
    • Три цвета маркировки
    • Назначение меток CoS/DSCP на основании ACL
    • Назначение меток VLAN на основании ACL
    • Настройка приоритетов 802.1p для VLAN управления
    • Перемаркировка DSCP to CoS, CoS to DSCP
    • Назначение меток 802.1p DSCP для протокола IGMP
    OAM
    • 802.3ah Ethernet Link OAM
    • 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)
      Блоки питания (не входят в базовую комплектацию)
      PM160-220/12Модуль питания PM160-220/12, 100-240 B AC, 160 Вт
      PM100-48/12Модуль питания РМ100-48/12, 36-72V DC, 100 Вт

      Eltex не является производителем SFP-модулей. Все SFP-модули, поставляемые компанией, являются продукцией партнеров Eltex.
      Предлагаемые трансиверы прошли необходимые тесты, гарантирующие полную совместимость с оборудованием Eltex.

          SFP-модули (не входят в базовую комплектацию)
       1 волокно

      Part Number

       SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

      FH-SB3512CDS3 / FH-SB5312CDS3

       SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

      FH-SB3512CDL3 / FH-SB5312CDL3

       SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

      FH-SB3512CDS20 / FH-SB5312CDS20

       SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

      FH-SB3512CDL20 / FH-SB5312CDL20

       SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL

      FH-SB3512IDS20 / FH-SB5312IDS20

       SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

      FH-SB3512CDL40 / FH-SB5312CDL40

       SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

      FH-SB3512CDS40 / FH-SB5312CDS40

       SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

      FH-SB4512CDL80 / FH-SB5412CDL80

       SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM

      FH-SB4512CDS80 / FH-SB5412CDS80

       SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

      FH-SB4512CDL120 / FH-SB5412CDL120

       SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM

      FH-SB4512CDS120 / FH-SB5412CDS120

       SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM

      FH-SB4512CDL160 / FH-SB5412CDL160

       2 волокна
       SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm,  LC,  DDM

      FH-S8512CDL05

       SFP 1,25 GE модуль 2км, ММ, 2 волокна, 1310 nm, LC, DDM

      FH-S3112CDL2

       SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM

      FH-S3112CDL20

      SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM

      FH-S3112CDL40
       SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM

      FH-S5512CDL80

       SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM

      FH-S5512CDL120

       SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM

      FH-S5512CDL160

      SFP+
       1 волокно
       SFP+ 10GE модуль 3 км, SM, 1 волокно, комплект TX/RX 1310/1310 LC, DDM

      FH-SPB311TCDL3

       SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

      FH-SPB231TCDL20 / FH-SPB321TCDL20

       SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

      FH-SPB231TCDL40 / FH-SPB321TCDL40

       SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

      FH-SPB231TCDL60 / FH-SPB321TCDL60

       SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

      FH-SPB451TCDL80 / FH-SPB541TCDL80

       SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

      FH-SPB451TCDL100 / FH-SPB541TCDL100
       2 волокна
       SFP+ 10GE модуль, 0.3 км, MM, 2 волокна, 850 nm, LC, DDM

      FH-SP851TCDL03

       SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM

      FH-SP311TCDL20

       SFP+ 10GE модуль, 40 км, SM, 2 волокна, 1550 nm, LC, DDM

      FH-SP551TCDL40

       SFP+ 10GE модуль, 80 км, SM, 2 волокна, 1550 nm, LC, DDM

      FH-SP551TCDL80

       SFP+ 10GE модуль, 100 км, SM, 2 волокна, 1550 nm, LC, DDM

      FH-SP551TCDL100

      SFP/SFP+ трансиверы с интерфейсом RJ-45
       SFP трансивер 10/100/1000 BASE-T

      FH-ST2

       SFP+ трансивер 10GBASE-Т

      FH-10SFP-T

      SFP+ Direct Attach Cable
       SFP+ Direct attach cable, 10G, 1m

      FH-DP1T30SS01

       SFP+ Direct attach cable, 10G, 2m

      FH-DP1T30SS02

      SFP+ Direct attach cable, 10G, 3m

      FH-DP1T30SS03

      SFP+ Direct attach cable, 10G, 5m

      FH-DP1T30SS05
