Блок коммутатора потоков (БКП-М) используется при построении центральной АТС, крупного опорно-транзитного узла или узла спецслужб и может иметь в своём составе до 16-ти модулей цифровых соединительных линий М16Е1. Максимальная емкость БКП-М – 256 потоков Е1, предназначенных для подключения цифровых СЛ по стыку G.703, блоков соединительных линий БСЛ и блоков абонентских линий БАЛ.

Станция имеет два модуля центрального коммутационного процессора ЦКП-М, для работы в режиме «горячего» резервирования.

Основные виды связи и типы соединений:

  • автоматическая внутристанционная связь между всеми абонентами станции;
  • автоматическая входящая и исходящая связь с абонентами других станций сельской/городской телефонной сети, а также с абонентами ведомственных сетей;
  • транзитная связь между входящими и исходящими линиями и каналами;
  • автоматическая исходящая связь к спецслужбам;
  • исходящая и входящая автоматическая и полуавтоматическая зоновая, междугородная и международная связь;
  • связь в режиме полупостоянной коммутации;
  • связь с Центром Технической Эксплуатации (ЦТЭ).

Станция поддерживает работу по следующим протоколам сигнализации:

  • CAS;
  • PRI;
  • ОКС-7;
  • V5.2.

Мониторинг и конфигурирование

Конфигурирование и мониторинг БКП производится при помощи программного обеспечения, поставляющегося вместе со станцией. Для работы с программой конфигурирования необходим компьютер с установленной операционной системой Windows® 98/ME/2000/XP.

Программа конфигурирования и мониторинга может выполнять следующие операции:

  • подготовка и передача конфигурации в станцию;
  • отображение состояния оборудования станции;
  • сбор статистических данных;
  • сбор учетных данных – информации о состоявшихся соединениях и их продолжительности;
  • динамическое управление станцией.

При поставке станции возможна комплектация программным обеспечением, позволяющим организовать централизованную систему технической эксплуатации станций района (ЦТЭ). Связь ЦТЭ с периферийными объектами осуществляется через локальную сеть по протоколу 10/100 Base-TX.

Техническое обслуживание и эксплуатация

Для контроля за состоянием станции устанавливается блок аварийной сигнализации БАС, который позволяет оповещать о следующих состояниях:

  • критическое;
  • аварийное;
  • предупреждение;
  • нормальное.

Конструкция

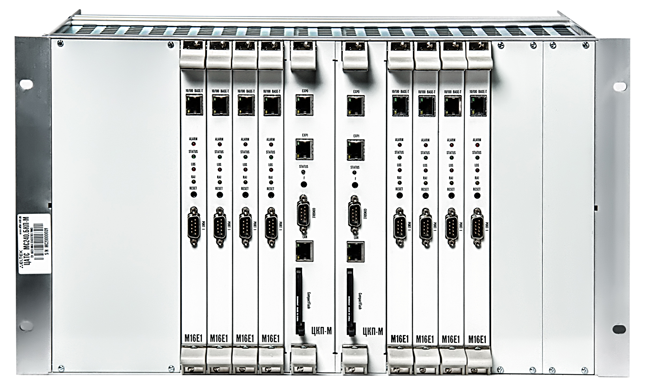

Конструкция станции имеет блочно-модульную структуру. Модули станции устанавливаются в общий 19" блок высотой 6U. В один блок коммутатора потоков устанавливается два модуля центрального процессора и до шестнадцати модулей цифровых стыков. Модульное построение обеспечивает возможность комплектации и конфигурирования станции в соответствии с требованиями потребителя. Подключение питания, внешнего источника синхронизации и потоков Е1 производится через разъемы, расположенные на задней стенке блока.

Модуль процессора центрального коммутатора ЦКП-М

Модуль ЦКП-М предназначен для общего управления коммутатором и платами периферийных модулей М16Е1, для коммутации цифровых сигналов, приема и обработки команд управления от внешней ПЭВМ. Для работы станции в режиме «горячего» резервирования станция оснащена двумя модулями ЦКП-М.

Модуль включает в свой состав коммутационную матрицу на 16384 точек коммутации, два сигнальных процессора для формирования стандартных сигналов станции, выдачи речевых сообщений, организации суммирования разговоров абонентов в системе СОРМ и использования в качестве высокоскоростного контроллера обмена с платами М16Е1.


Модуль цифровых потоков центрального коммутатора М16Е1

Модуль цифровых стыков М16Е1 предназначен для подключения цифровых потоков Е1 по стыку G.703 со скоростью 2048 кбит/с и объединения их в потоки со скоростью передачи данных 8192 кбит/с. Модуль также выделяет из потоков и передает на шину станции сигнал синхронизации для работы станции в ведомом режиме.

Каждая из плат М16Е1 имеет выделенный канал связи с каждым из установленных в коммутатор процессоров. Канал связи модулей М16Е1 с ЦКП построен по технологии LVDS. В каждом канале проходят 4 8-ми мегабитные линии для пропускания голосового трафика и отдельная линия общеканальной сигнализации и межпроцессорного обмена. Количество разговорных линий позволяет говорить о нагрузочной способности цифровых СЛ во всех потоках 1 Эрланг на линию.

В состав модуля входит коммутационная матрица на 2048 точек коммутации, сигнальные процессоры ADSP 2191М, предназначенные для обработки сигнализации в потоке ИКМ. Сигнальные процессоры используются также для формирования частотных сигналов, используемых в протоколах R1.5. Цифровые алгоритмы формирования и преобразования сигналов обеспечивают высокую стабильность параметров и не требуют применения точных и подстраиваемых элементов.
