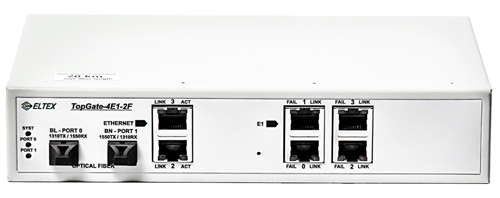

Оптический мультиплексор ToPGATE-4E1-2FG

Описание
Технические характеристики
Отзывы
  • Прозрачное соединение без потери качества связи
  • Встроенный коммутатор второго уровня
  • Единый интерфейс с другими устройствами серии ToPGATE для комбинации 100Мб-, 1Гб- и 10Гб-ых сетей на основе медной, оптической и беспроводных технологий
  • Два интерфейса 1000 Base-BX
  • Поддержка протоколов STP, RSTP (802.1w)
  • Поддержка топологий с резервированием («кольцо с отводкой», «дерево» и др.)
  • Возможность управления и диагностики на месте
  • Поддержка SNMP, Web, Telnet, локальная управляющая консоль, зеркалирование портов
  • Возможность удаленного управления и диагностики

Основные возможности

Мультиплексор-коммутатор ToPGATE  предназначен для совместной передачи структурированных или неструктурированных Е1/E0 потоков (G.703, G.704) и пакетов Ethernet через пакетную сеть передачи данных. При этом можно использовать сеть, построенную на основе самих мультиплексоров, или уже имеющуюся IP-сеть. Для передачи Е1/E0 потоков одновременно с пользовательскими данными используется технология TDMoP. Наличие встроенного полнофункционального управляемого коммутатора Gigabit Ethernet уровня 2+ и двух оптоволоконных интерфейсов (до 120 км по одному волокну) дает возможность строить небольшие транспортные сети без использования стороннего оборудования.

Интерфейс E1/E0

  • Станционный стык E1 (рек. G.703, G.704, G.706, G.823, G.824)
  • Станционный стык E0 (ИКМ-15, 1024 кбит/c)
  • Интерфейс: cимметричный 120 Ом, HDB3
  • Синхронизация: от любого из источников или внутренняя
  • Задержка передачи: от 2.5 мс 512 мс

Интерфейсы Ethernet

  • Тип 10/100/1000Мбит/c Auto MDI/MDI-X RJ-45
  • Поддержка стандартов
    • IEEE 802.3, IEEE 802.3u
    • 10/100/1000Base-TX

Оптический интерфейс

  • Совместимость IEEE802.3 1000Base-X
  • Оптический разъем: SC
  • Длина волны: WDM 1310 / 1550 нм (1490 / 1550 нм)
  • Дальность передачи: 10км - 120км по одному волокну
  • Оптическая среда передачи: одномодовый оптоволоконный кабель SMF 9/125, G.652

Размеры

  • 430х44х150, 215x44x150

Электропитание

  • 220В переменного тока
  • 48В постоянного тока (двойное питание)

Функции управляемого коммутатора

  • Размер таблицы MAC-адресов: 1024 записи
  • Производительность: 12 Gbps, 23 Mpps
  • Max frame size: 1632
  • IGMP Snooping
  • Резервирование: 802.1.d, 802.1w, 802.1s, STP, RSTP, MSTP, Root guard
  • Зеркалирование портов
  • DHCP

VLAN

  • 802.1q VLAN до 4094 групп VLAN Q-in-Q
  • MVR (Multicast VLAN Registration) GVRP

QoS (Качество обслуживания)

  • Четыре очереди приоритетов 802.1p
  • CoS на основе: порта коммутатора, VLAN, DSCP, TOS, MAC-адреса источника/приемника

Методы управления

  • Telnet CLI, menu
  • Web-интерфейс
  • SNMP v1, v2, v3
  • Soft update NMS
  • Управление оборудованием, например АТС, подключенным к порту AUX
