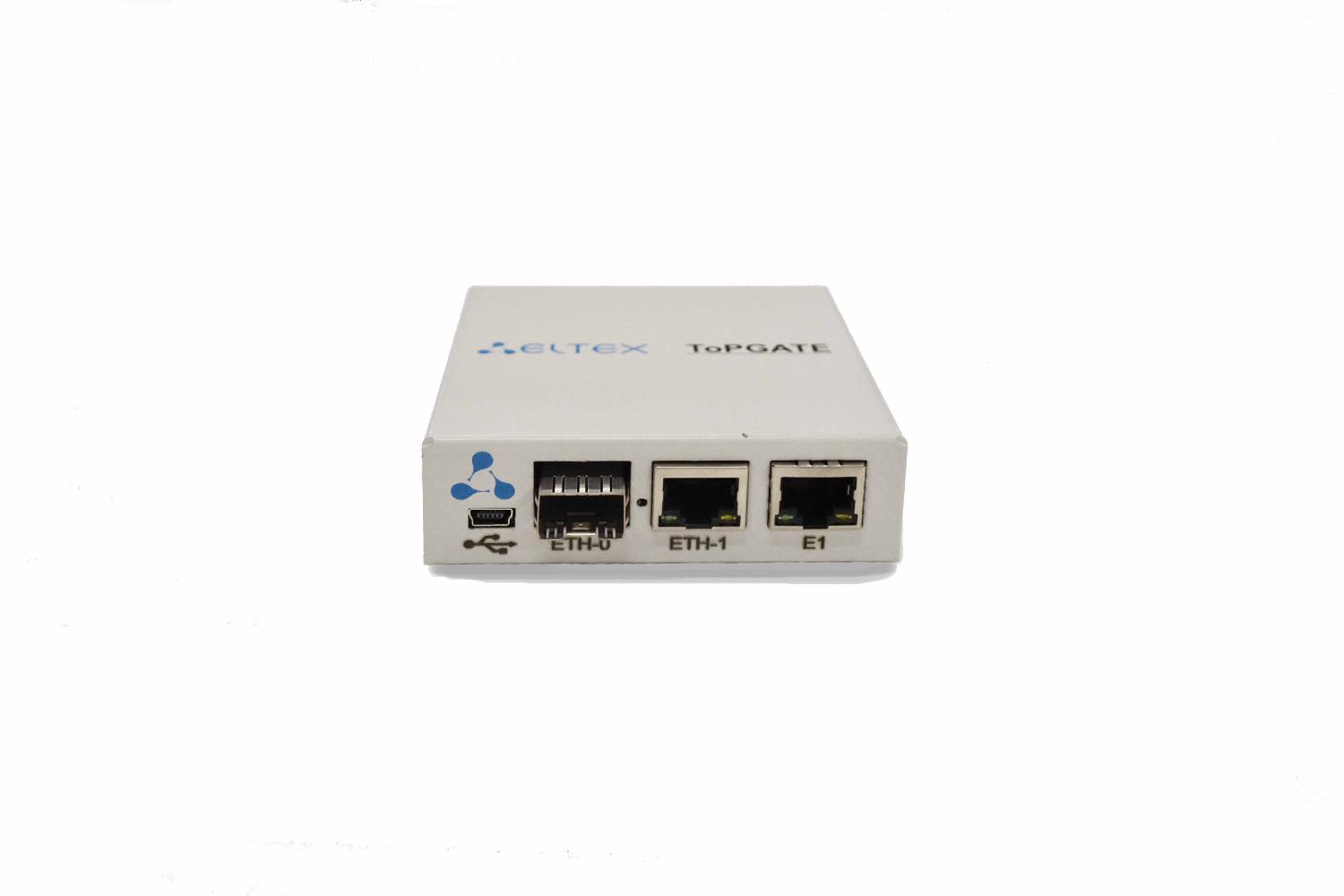

Оптический мультиплексор ToPGATE-1E1-1FG

Описание
Технические характеристики
Отзывы

Мультиплексор-коммутатор ToPGATE  предназначен для совместной передачи структурированных или неструктурированных Е1/E0 потоков (G.703, G.704) и пакетов Ethernet через пакетную сеть передачи данных. При этом можно использовать сеть, построенную на основе самих мультиплексоров, или уже имеющуюся IP-сеть. Прозрачная передача потоков Е1 через пакетные сети позволяет строить сети нового поколения и использовать имеющееся оборудование и сервисы на новом уровне качества и рентабельности. Управление мультиплексорами-коммутаторами осуществляется локально через последовательный порт и удаленно через IP сеть. Компактные размеры позволяют эффективно использовать пространство при построении узлов сети, а невысокая стоимость оборудования позволяет строить надежные, качественные и экономически эффективные решения передачи данных и потоков Е1, как при построении новых сетей, так и при модернизации уже имеющихся.


Интерфейс E1/E0

  • Количество: 1 или 2 в форм-факторе RJ45
  • Стандарты: G.703, G.704, G.823
  • Интерфейс: симметричный 120 Ом, HDB3
  • Синхронизация: от любого из источников или внутренняя
  • Задержка передачи: от 2.5 мс до 200 мс

Интерфейсы Ethernet

  • Тип 10/100/1000Мбит/c Auto MDI/MDI-X RJ-45
  • Стандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control

Оптический интерфейс

  • Количество:
    1 Gigabit Ethernet в форм-факторе SFP
  • Стандарты оптических интерфейсов: IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control
  • Длина волны: WDM 1310/1550 нм (1490/1550 нм)
  • Оптическая среда передачи: одномодовый оптоволоконный кабель SMF 9/125, стандарт G.652

Размеры

  • 82х26х85,5, установка в 19” стойку

Электропитание

  • 220В переменного тока
  • 48В постоянного тока (двойное питание)

Потребляемая мощность

  • Sprinter TX MINI.1E1.1GE.SFP.AC220 - не более 6 Вт.

Функции управляемого коммутатора

  • Производительность: 4 Gbps, 7 Mpps
  • Размер таблицы МАС-адресов: 10240 записи
  • Максимальный размер фрейма: 8192 байта
  • IGMP
  • FlowControl - функция контроля потока
  • EgressPolicy - функция запрета передачи неизвестных фреймов
  • Scheduling - планирование выхода фреймов
  • PIRL - Port Ingress Rate Limit - ограничение пропускной способности порта для входящего трафика
  • SAFilter - функция фильтрации по MAC-адресам
  • Локальное и удаленное зеркалирование трафика

VLAN

  • Стандарт IEEE 802.1.q
  • Диапазон значений от 0 до 4095
  • Double Tagging (Q-in-Q) - двойное тегирование
  • MVR (Multicast VLAN Registration)

QoS (Качество обслуживания)

  • Четыре очереди приоритетов 802.1p
  • CoS на основе: порта коммутатора, VLAN, DSCP, TOS, MAC-адреса источника/приемника

Методы управления

  • Локальное управление: 1 разъем Mini USB
  • Управление через IP сеть:
    Telnet Menu, CLI
    SNMP v1
