Мультисервисный узел доступа и агрегации OLT MA4000-PX
Описание
Технические характеристики
Модули и доп. оборудование
Отзывы
-

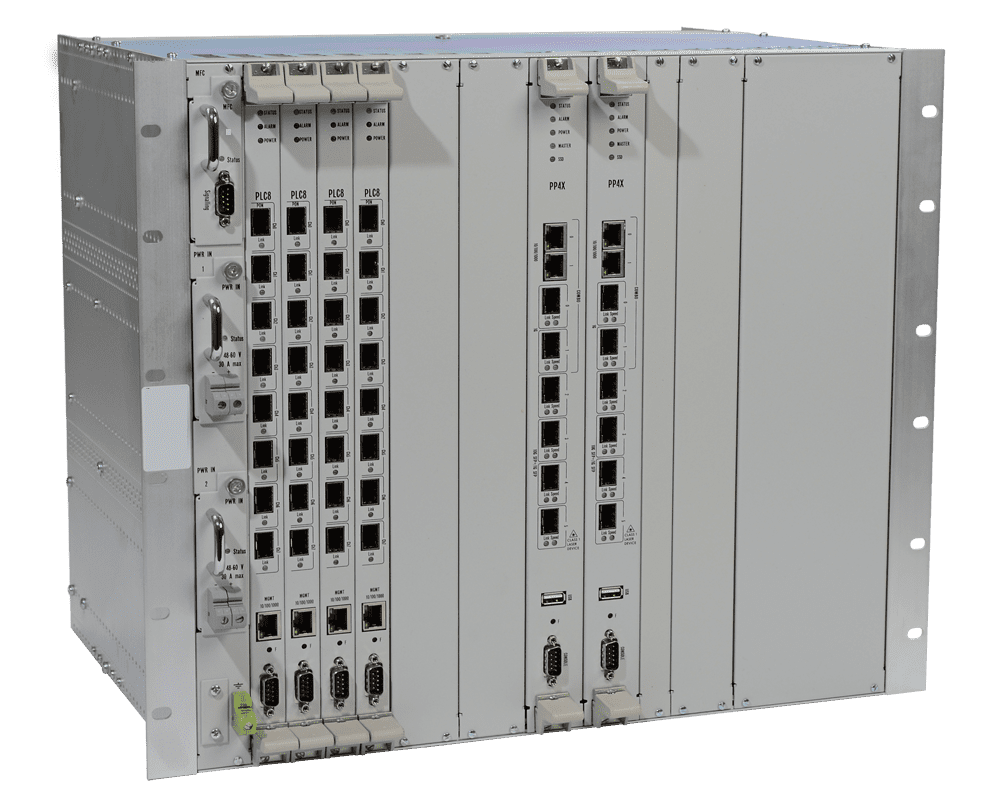

Мультисервисный узел доступа и агрегации МA4000-РХ для построения сетей доступа по технологии GPON.
- модульный евроконструктив 9U
- 2 управляющих коммутатора с горячим резервированием
- до 16 модулей GPON (до 128 портов GPON)
- до 8192 ONT на один узел
- производительность шины узла 680 Гбит/с
- низкое энергопотребление
- 2 независимых ввода питания
Система позволяет строить масштабируемые, отказоустойчивые сети «последней мили», отвечающие высоким требованиям к безопасности, как в сельских, так и в городских населенных районах. Узел доступа осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.
Центральный элемент МA4000-РХ - масштабируемый Ethernet коммутатор уровня L2+ PP4X, работающий во взаимодействии с интерфейсными модулями оптического доступа PLC8 для подключения абонентских устройств по технологии GPON.
Модули устанавливаются в стандартный 19” евро-конструктив 9U. В корпусе предусмотрены два слота для установки управляющих модулей коммутатора PP4X и 16 слотов для установки линейных модулей PLC8 (GPON). В системе может присутствовать один или два модуля центрального коммутатора PP4X. Установка двух модулей позволяет построить высоконадежную систему за счет резервирования коммутаторов и увеличить пропускную способность системы за счет распределения потоков данных между модулями путем их стекирования. Взаимодействие между модулями происходит через 10 Гбит/с соединения.
Типы модулей- PP4X - модуль управления и коммутации
- PLC8 - модуль, 8 интерфейсов GPON 2,5 Гбит/c
- Количество интерфейсных модулей - до 16
- Тип и производительность шины - 34 х 10GBASE-KX (XAUI), 680 Гбит/c
- Поддержка единого интерфейса управления устройством через интерфейсы CLI (Telnet, SSH, serial), SNMP
- Обработка конфигурационных данных всех модулей устройства
- Поддержка RADIUS, TACACS+
Соответствие стандартам
Выполнение функций агрегирующего коммутатора с поддержкой следующих возможностей:
Модуль центрального коммутатора PP4X – основной элемент платформы, который выполняет функции общего управления и диагностики модулей периферии, коммутации, агрегации трафика.
Установка двух модулей позволяет построить высоконадежную систему за счет резервирования коммутаторов и увеличить пропускную способность системы за счет распределения потоков данных между модулями путем их стекирования.
Взаимодействие между модулями происходит через два
10 Гбит/c соединения, работающих в режиме разделения нагрузки и резервирования.
Процессор
- IEEE 802.3 10BASE-T Ethernet
- IEEE 802.3u 100BASE-T Fast Ethernet
- IEEE 802.3ab 1000BASE-T Gigabit Ethernet
- IEEE 802.3z Fiber Gigabit Ethernet
- ANSI/IEEE 802.3 NWay auto-negotiation
- IEEE 802.3x Full Duplex and flow control
- IEEE 802.3ad Link aggregation
- IEEE 802.1p Protocol for Traffic Prioritization
- IEEE 802.1Q Virtual LANs
- IEEE 802.1ad Provider Bridges (QinQ)
- IEEE 802.1v VLAN Classification by Protocol and Port
- IEEE 802.3ac VLAN tagging
- IEEE 802.1d MAC bridges
- IEEE 802.1w Rapid Reconfiguration of Spanning Tree
- IEEE 802.1s Multiple Spanning Trees
- IEEE 802.1x Port Based Network Access Control
- ITU-T G.988 GPON
- ITU-T G.984x GPON
Выполнение функций агрегирующего коммутатора с поддержкой следующих возможностей:
- MAC address learning /aging
- Ограничение количества MAC-адресов
- Обработка неизвестных МАС-адресов
- Ограничение широковещательного трафика
- Ограничение многоадресного трафика
- Количество multicast групп до 1024
- Поддержка Q-in-Q в соответствии с IEEE 802.1ad
- STP, RSTP, MSTP
- Статическая маршрутизация
- Изоляция портов, изоляция портов в пределах одной VLAN
- Статическая (LAG) и динамическая (LACP) агрегация сетевых интерфейсов, в том числе интерфейсов, принадлежащих разным модулям PP4X
- Зеркалирование трафика с VLAN, с порта
- Поддержка QoS: 802.1p, DSCP, WRR
- Поддержка IGMP/MLD Fast Leave
- Поддержка IGMP/MLD Proxy
- Поддержка IGMP/MLD Snooping
- Поддержка IGMP/MLD Querier
- Поддержка DHCPv4 Snooping
- Поддержка IPv4 Source guard
- Поддержка DHCPv4/DHCPv6 Relay Agent (Option 82, IP helper)
- LLDP (802.1ab)
- Поддержка PPPoE Intermediate agent
- Утилизация по сервисам ONT
Модуль центрального коммутатора PP4X – основной элемент платформы, который выполняет функции общего управления и диагностики модулей периферии, коммутации, агрегации трафика.
Установка двух модулей позволяет построить высоконадежную систему за счет резервирования коммутаторов и увеличить пропускную способность системы за счет распределения потоков данных между модулями путем их стекирования.
Взаимодействие между модулями происходит через два
10 Гбит/c соединения, работающих в режиме разделения нагрузки и резервирования.
Процессор
- Тип процессора - Marvell MV78x00, архитектура ARMv5TE
- Тактовая частота процессора - 1000 МГц
- Количество ядер - 2
- Оперативная память - DDR2 SDRAM 512 МБ 800 МГц
- Энергонезависимая память - 2 ГБ NAND Flash
- Интерфейс USB (совместим со спецификацией USB 2.0)
- Интерфейс SATA II (возможность работы с SSD)
- Внешние соединения:
- 4 x 10GBase-X (SFP+)/1000Base-X (SFP)
- 2 x 10/100/1000Base-T/1000Base-X (SFP)
- Связь с модулями интерфейсов:
- 16 x 10G XAUI (10GBASE-KX4)
- Связь модулей центрального коммутатора:
- 2 x 10G XAUI (10GBASE-KX4)
- Оптические трансиверы - 1G SFP, 10G SFP+ (возможность подключения Copper Direct Attach)
- Консольный порт - RS-232
- Коммутатор Ethernet - Marvell Packet Processor
- Производительность коммутатора - 480 Гбит/с
- Таблица MAC-адресов - 32К записей
- Поддержка VLAN до 4К в соответствии с 802.1Q
- Качество обслуживания (QoS)
- 8 выходных приоритетных очередей для каждого порта
- Количество портов - 24 порта до 10 Гбит/с на порт
- Дуплексный/полудуплексный режим 10/100/1000 Мбит/с для электрических портов
- Дуплексный режим 1/10 Гбит/с для оптических портов
- Взаимодействие с внешними средствами мониторинга и управления с использованием протоколов Telnet, SSH, SNMP
- Ограничение доступа: по паролю, IP-адресу, MAC-адресу, уровню привилегий
- Поддержка RADIUS, TACACS+
- Сбор аварийной информации интерфейсных модулей и всего устройства, формирование аварийных и информационных сообщений для систем мониторинга
- Контроль температурного режима устройства, управление системой вентиляции
- Управление обновлением программного обеспечения всех модулей устройства
Модуль PLC8 предназначен для организации широкополосного доступа в сеть передачи данных по технологии GPON на скорости до 2.5 Гбит/с в сторону пользователя. Модуль предназначен для использования на участке «последней мили» и позволяет подключить до 512 оконечных устройств (ONT). Поддержка функции RSSI позволяет определить значение мощности принимаемых оптических сигналов от каждого ONT и измерить параметры состояния оптической линии.
Class B+
- Связь с модулем центрального коммутатора:
- 2 х 10G XAUI (10GBASE-KX4)
- PON:
- 8 портов 2.5/1.25 Гбит/с GPON (SFP)
- Дуплексный/полудуплексный режим 10/100/1000 Mбит/c для электрических портов
- Дуплексный режим 1/10 Гбит/с для оптических портов
- Тип процессора - Marvell, архитектура ARMv5TE
- Тактовая частота процессора - 800 МГц
- Количество ядер - 1
- Оперативная память - DDR2 SDRAM 256 МБ 320 МГц
- Энергонезависимая память - 2 х 32 МБ SPI Flash
- Коммутатор Ethernet - Marvell Packet Processor
- Производительность коммутатора - 128 Гбит/с
- Таблица MAC-адресов - 16К записей
- Поддержка VLAN до 4К в соответствии с 802.1Q
- Качество обслуживания QoS
- Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
- Коэффициент разветвления - до 1:64
- Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strenght Indication)
- Поддержка DDM (вывод параметров в CLI):
- Уровень принимаемого сигнала (Digital RSSI)
- Температура модуля (Module Temperature)
- Напряжение питания (Supply Voltage)
- Ток смещения лазера (Laser Bias Current)
- Выходная оптическая мощность (Tx Optical Power Output)
- Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
- Максимальная дальность действия: 20 км
- Передатчик: 1490нм DFB Laser
- Скорость передачи данных: 2488 Мбит/с
- Средняя выходная мощность: +1,5..+5 дБм
- Ширина спектральной линии: -20 дБ 1.0 нм
- Приемник: 1310нм APD/TIA
- Скорость передачи данных: 1244 Мбит/с
- Чувствительность приемника: -28 дБм
- Оптическая перегрузка приемника: -8 дБм
-
Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472
-
Максимальная дальность действия: 40 км
-
Передатчик: 1490нм DFB Laser
- Скорость передачи данных: 2488 Мбит/с
- Средняя выходная мощность: +7..+10 дБм
- Ширина спектральной линии: -20 дБ 1.0 нм
-
Приемник: 1310нм APD/TIA
- Скорость передачи данных: 1244 Мбит/с
- Чувствительность приемника: -32 дБм
- Оптическая перегрузка приемника: -12 дБм
- Динамический диапазон импульсного приемника: 20 дБ
1 Параметр определяется при заказе
Наименование |
Описание |
| MA4000-PX каркас | Каркас коммутационного блока OLT MA4000-PX |
| PP4X | Ethernet-коммутатор PP4X, 4 порта 10/100/1000Base-T, 4 порта 10G Base-R (SFP+), L2+ |
| PLC8 | Модуль оптического доступа OLT-GPON, 8 портов SFP-xPON, RSSI |
Устройства электропитания | |
|---|---|
| Каркас УЭП2-3 | Каркас 19" стоечный 3U, с установкой до 3-х модулей МП800, 48В или 60В1 |
| МП800 | Модуль блока питания,13A, 48 В, 48В или 60В1 |
Сопутствующее программное обеспечение | |
| EMS-МА4000 | Опция EMS-МА4000 системы Eltex.EMS для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MA4000-PX |
1 Параметр определяется при заказе
